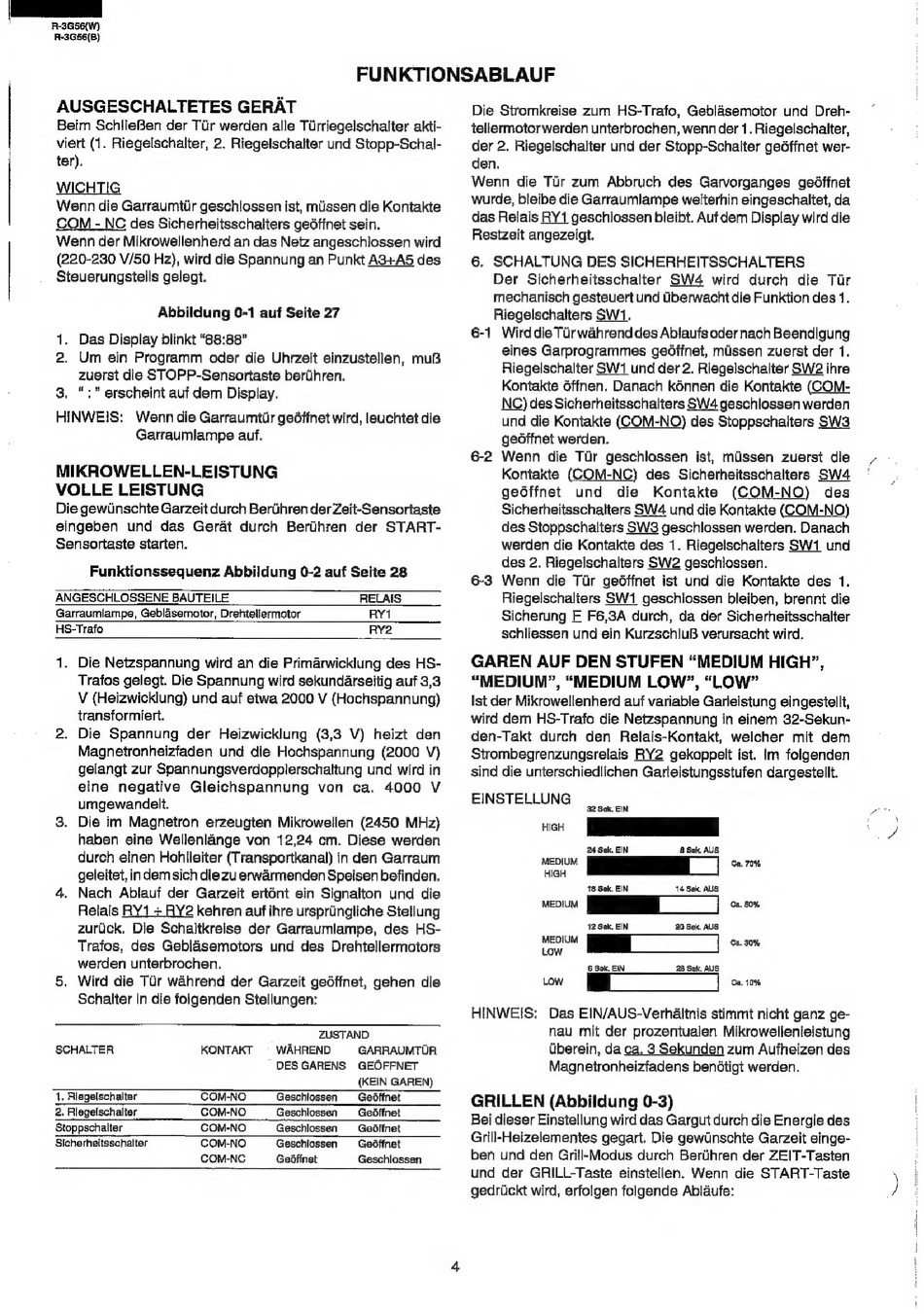

R-3G56()
R-3G56(B)
FUNKTIONSABLAUF
AUSGESCHALTETES GERAT
Beim SchlieBen der Tir werden alle Tirriegelschalter akti-
viert (1. Riegelschalter, 2. Riegelschalter und Stopp-Schal-
ter).
WICHTIG
Wenn die Garraumtir geschlossen ist, miissen die Kontakte
COM - NC des Sicherheitsschalters ge6ffnet sein.
Wenn der Mikrowellenherd an das Netz angeschlossen wird
(220-230 V/50 Hz), wird die Spannung an Punkt A3+-A5 des
Steuerungsteils gelegt.
Abbildung 0-1 auf Seite 27
1. Das Display blinkt "88:88"
2. Um ein Programm oder die Uhrzeit einzustellen, muB
zuerst die STOPP-Sensortaste beriihren.
3. ":" erscheint auf dem Display.
HINWEIS: Wenn die Garraumitir gedffnet wird, leuchtet die
Garraumlampe auf.
MIKROWELLEN-LEISTUNG
VOLLE LEISTUNG
Die gewinschte Garzeit durch Beriihren der Zeit-Sensortaste
eingeben und das Gerat durch Beriihren der START-
Sensortaste starten.
Funktionssequenz Abbildung 0-2 auf Seite 28
ANGESCHLOSSENE BAUTEILE RELAIS
Garraumlampe, Geblasemotor, Drehtellermotor RY1
HS-Trafo RY2
1. Die Netzspannung wird an die Primarwicklung des HS-
Trafos gelegt. Die Soannung wird sekundarseitig auf 3,3
V (Heizwicklung) und auf etwa 2000 V (Hochspannung)
transformiert.
2. Die Spannung der Heizwicklung (3,3 V) heizt den
Magnetronheizfaden und die Hochspannung (2000 V)
gelangt zur Spannungsverdopplerschaltung und wird in
eine negative Gleichspannung von ca. 4000 V
umgewandelt.
3. Die im Magnetron erzeugten Mikrowellen (2450 MHz)
haben eine Wellenlange von 12,24 cm. Diese werden
durch einen Hohlleiter (Transportkanal) in den Garraum
geleitet, indem sich diezu erwarmenden Speisen befinden.
4. Nach Ablauf der Garzeit ertént ein Signalton und die
Relais RY1 + RY2 kehren auf ihre urspriingliche Stellung
zurdick. Die Schaltkreise der Garraumlampe, des HS-
Trafos, des Geblasemotors und des Drehtellermotors
werden unterbrochen.
5. Wird die Tur wahrend der Garzeit ge6ffnet, gehen die
Schalter in die folgenden Stellungen:
ZUSTAND
SCHALTER KONTAKT = WAHREND GARRAUMTUR
DESGARENS GEOFFNET
(KEIN GAREN)
1, Rlegelschalter COM-NO Geschlossen Gedftnet
2. Rlegelschalter COM-NO Geschlossen Gedffnet
Stoppschalter COM-NO Geschlossen Gedffnet
Sicherheltsschaltor COM-NO Geschlossen Gedffnet
COM-NC Geifinet Geschlossen
Die Stromkreise zum HS-Trafo, Geblasemotor und Dreh-
tellermotor werden unterbrochen, wenn der 1. Riegelschalter,
der 2. Riegelschalter und der Stopp-Schalter geéffnet wer-
den.
Wenn die Tir zum Abbruch des Garvorganges geoffnet
wurde, bleibe die Garraumlampe welterhin eingeschaltet, da
das Relais RY1 geschlossen bleibt. Auf dem Display wird die
Resizeit angezeigt.
6. SCHALTUNG DES SICHERHEITSSCHALTERS
Der Sicherheitsschalter SW4 wird durch die Tur
mechanisch gesteuert und Uberwacht die Funktion des 1.
Riegelschalters SW1.
6-1 Wirddie Tur wahrend des Ablaufs oder nach Beendigung
eines Garprogrammes geéfinet, muissen zuerst der 1.
Riegelschalter SW1 und der 2. Riegelschalter SW2 ihre
Kontakte dffnen. Danach kénnen die Kontakte (COM-
NG) des Sicherheitsschalters SW4 geschlossen werden
und die Kontakte (COM-NQ) des Stoppschaiters SW3
gedffnet werden.
6-2 Wenn die Tir geschlossen ist, missen zuerst die
Kontakte (COM-NC) des Sicherheitsschalters SW4
gedffnet und die Kontakte (COM-NO) des
Sicherheitsschalters SW4 und die Kontakte (COM-NO)
des Stoppschalters SW3 geschlossen werden. Danach
werden die Kontakte des 1. Riegelschalters SW1 und
des 2. Riegelschalters SW2 geschlossen.
6-3 Wenn die Tir geéffnet ist und die Kontakte des 1.
Riegelschalters SW1 geschlossen bleiben, brennt die
Sicherung F F6,3A durch, da der Sicherheitsschalter
schliessen und ein KurzschluB verursacht wird.
GAREN AUF DEN STUFEN "MEDIUM HIGH",
"MEDIUM", "MEDIUM LOW", "LOW"
Ist der Mikrowellenherd auf variable Garleistung eingestellt,
wird dem HS-Trafo die Netzspannung in einem 32-Sekun-
den-Takt durch den Relais-Kontakt, welcher mit dem
Strombegrenzungsrelais RY2 gekoppelt ist. Im folgenden
sind die unterschiedlichen Garleistungsstufen dargestellt.
EINSTELLUNG
82 Sek, EIN
HIGH
24 Sek. EIN 8 Sak, AUS
MEDIUM
HIGH
Ga, 70%
18 Sok. EIN 14 Sek. AUS
MEDIUM Ca. 50%
.
12 Sek, EIN 20 Sek. AUS
MEDIUM
Low
Ca, 30%
|
6 Sok. EIN 28 Sok. AUS
HINWEIS: Das EIN/AUS-Verhdltnis stimmt nicht ganz ge-
nau mit der prozentualen Mikrowellenleistung
Uberein, da ca. 3 Sekunden zum Aufheizen des
Magnetronheizfadens bendtigt werden.
GRILLEN (Abbildung 0-3)
Bei dieser Einstellung wird das Gargut durch die Energie des
Grill-Heizelementes gegart. Die gewUnschte Garzeit einge-
ben und den Grill-Modus durch Bertihren der ZEIT-Tasten
und der GRILL-Taste einstellen. Wenn die START-Taste
gedriickt wird, erfolgen folgende Ablaufe:
