R-10H56(W)
R-10H56(8K)

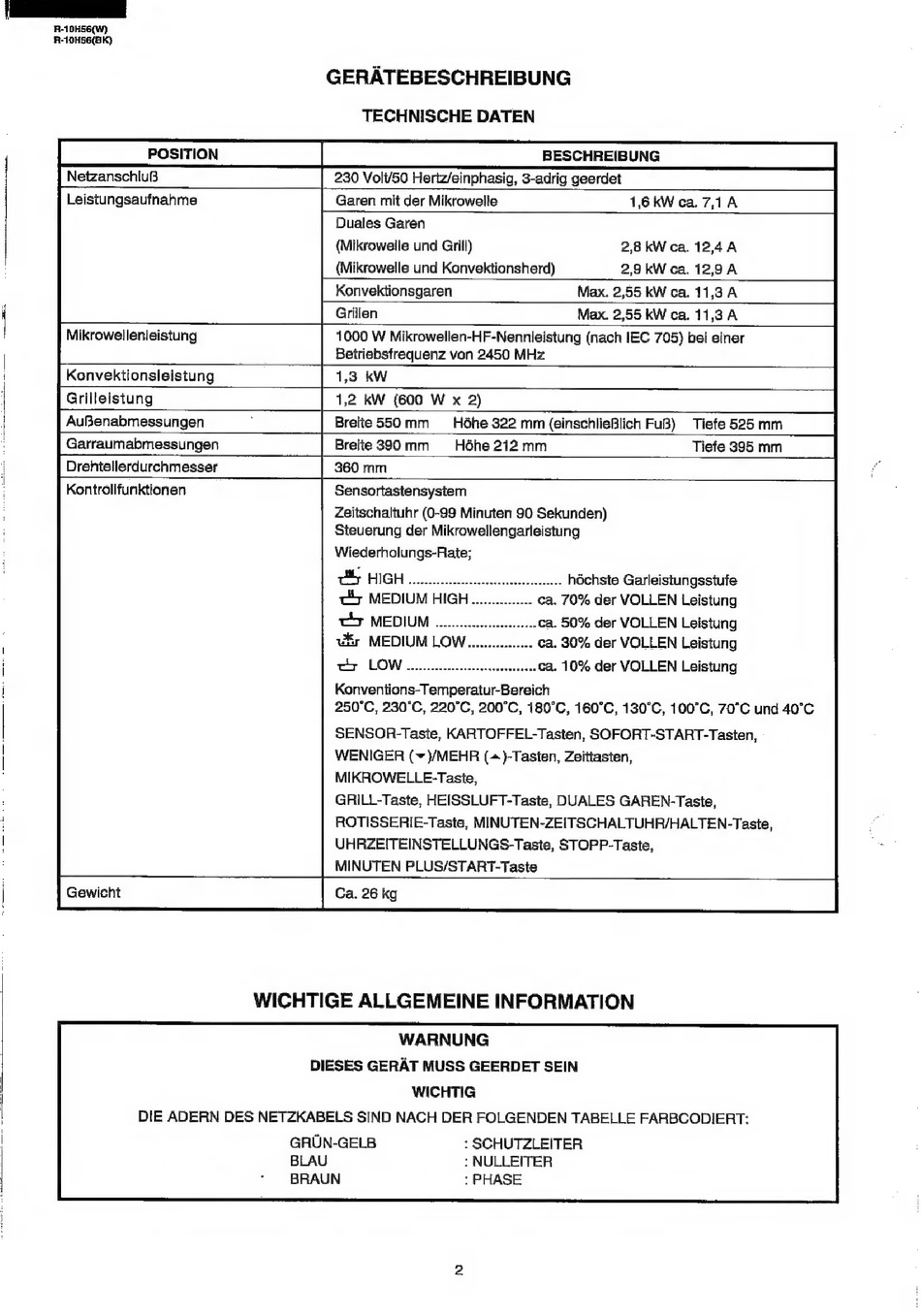

GERATEBESCHREIBUNG
TECHNISCHE DATEN
POSITION BESCHREIBUNG
NetzanschluB 230 Volt/50 Heriz/einphasig, 3-adrig geerdet
Leistungsaufnahme Garen mit der Mikrowelle 1,6 kW ca. 7,1A
Duales Garen
(Mikrowelle und Grill) 2,8 kW ca. 12,44
(Mikrowelle und Konvektionsherd) 2,9 kW ca. 12,9A
Konvektionsgaren
Max. 2,55 kW ca. 11,3 A
Grilleistung
AuBenabmessungen
Garraumabmessungen
Drehtellerdurchmesser
Kontrollfunktionen
1,2 kW (600 W x 2)
Breite 550mm Hdhe 322 mm einschlieBlich FuB) Tiefe 525 mm
Breite 390mm Héhe 212mm Tiefe 395 mm
360 mm
Sensortastensystem
Zeitschaltuhr (0-99 Minuten 90 Sekunden)
Steuerung der Mikrowellengarleistung
Wiederholungs-Rate;
ee Cs ee héchste Garleistungsstufe
4S MEDIUM HIGH .. ca. 70% der VOLLEN Leistung
4 MEDIUM ....ca. 50% der VOLLEN Leistung
u&r MEDIUM LOW... .. ca. 30% der VOLLEN Leistung
cS LOW.. .ca. 10% der VOLLEN Leistung
Konventions-Temperatur-Bereich
250°C, 230°C, 220°C, 200°C, 180°C, 160°C, 130°C, 100°C, 70°C und 40°C
SENSOR-Taste, KARTOFFEL-Tasten, SOFORT-START-Tasten,
WENIGER (+ )/MEHR (4)-Tasten, Zeittasten,
MIKROWELLE-Taste,
GRILL-Taste, HEISSLUFT-Taste, DUALES GAREN-Taste,
ROTISSERIE-Taste, MINUTEN-ZEITSCHALTUHR/HALTEN-Taste,
UHRZEITEINSTELLUNGS-Taste, STOPP-Taste,
MINUTEN PLUS/START-Taste
Ca. 26 kg
Gewicht
WICHTIGE ALLGEMEINE INFORMATION
WARNUNG
DIESES GERAT MUSS GEERDET SEIN
WICHTIG
DIE ADERN DES NETZKABELS SIND NACH DER FOLGENDEN TABELLE FARBCODIERT:
GRUN-GELB : SCHUTZLEITER
BLAU : NULLEITER
BRAUN : PHASE
