Produktbeschreibung
Bei einer Eingangsbemessungsspannung von 480 Vac darf bei Steuerungstyp „BASIC" kein Brems-
widerstand angeschlossen werden. Bei allen anderen Steuerungen muss die Ansprechschwelle des
Bremstransistors (Pn.69) auf mindestens 770 Vdc eingestellt werden (siehe Anhang).
2.4

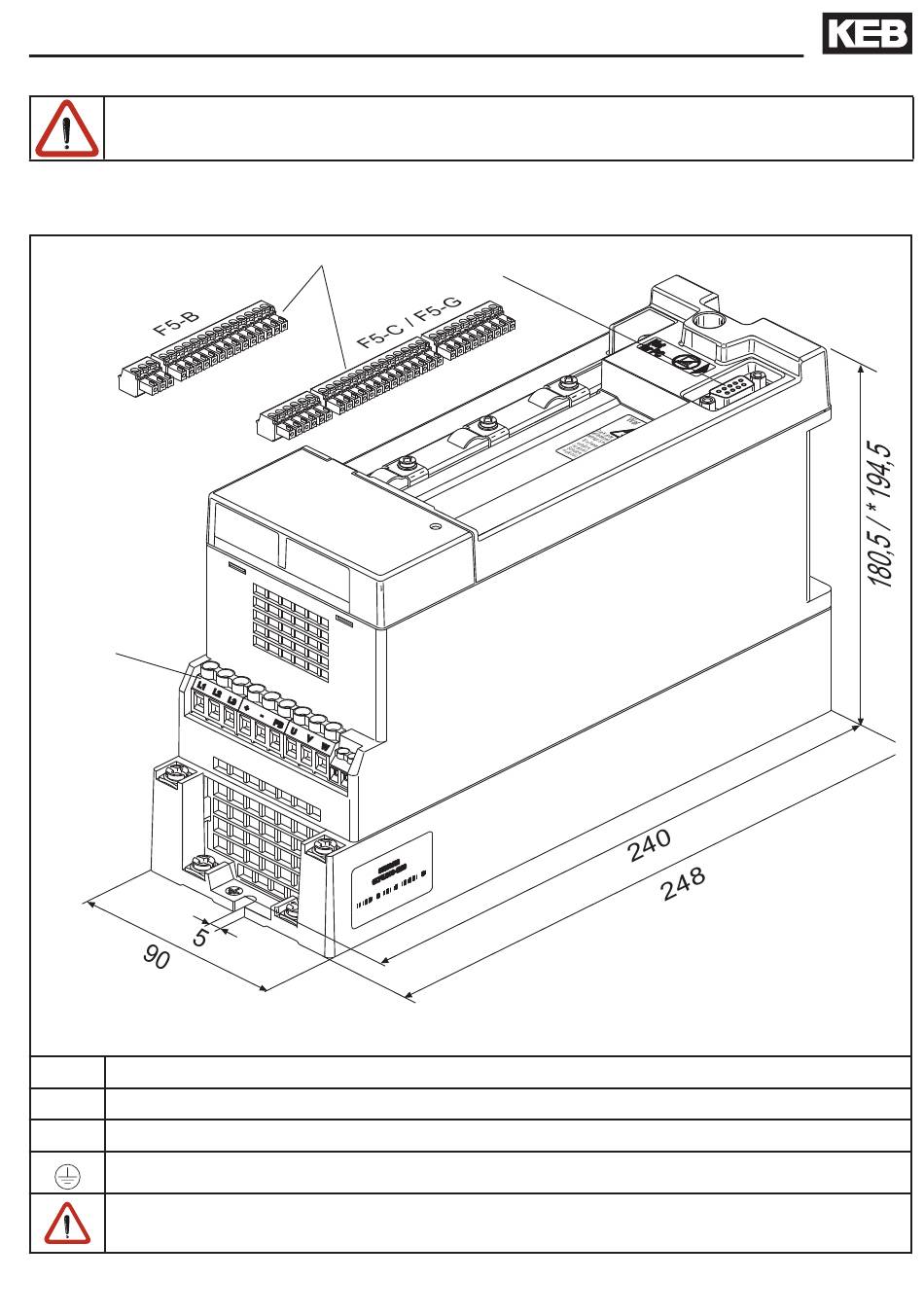

Abmessungen und Anschlüsse
X1A
X1A
Anschluss für Netzversorgung, Motor, Bremswiderstand und Temperaturerfassung
X2A
Anschluss für Steuerleitungen
X4A
Anschluss für Operator oder HSP5-Servicekabel
Anschluss Abschirmung / Schutzleiter
Eingangsspannung beachten, da 230 V (1/3-phasig) und 400 V-Klasse (3-phasig) möglich !
X2A
X4A
* mit Operator
D - 9
