Einbau und Anschluss
3.5.2

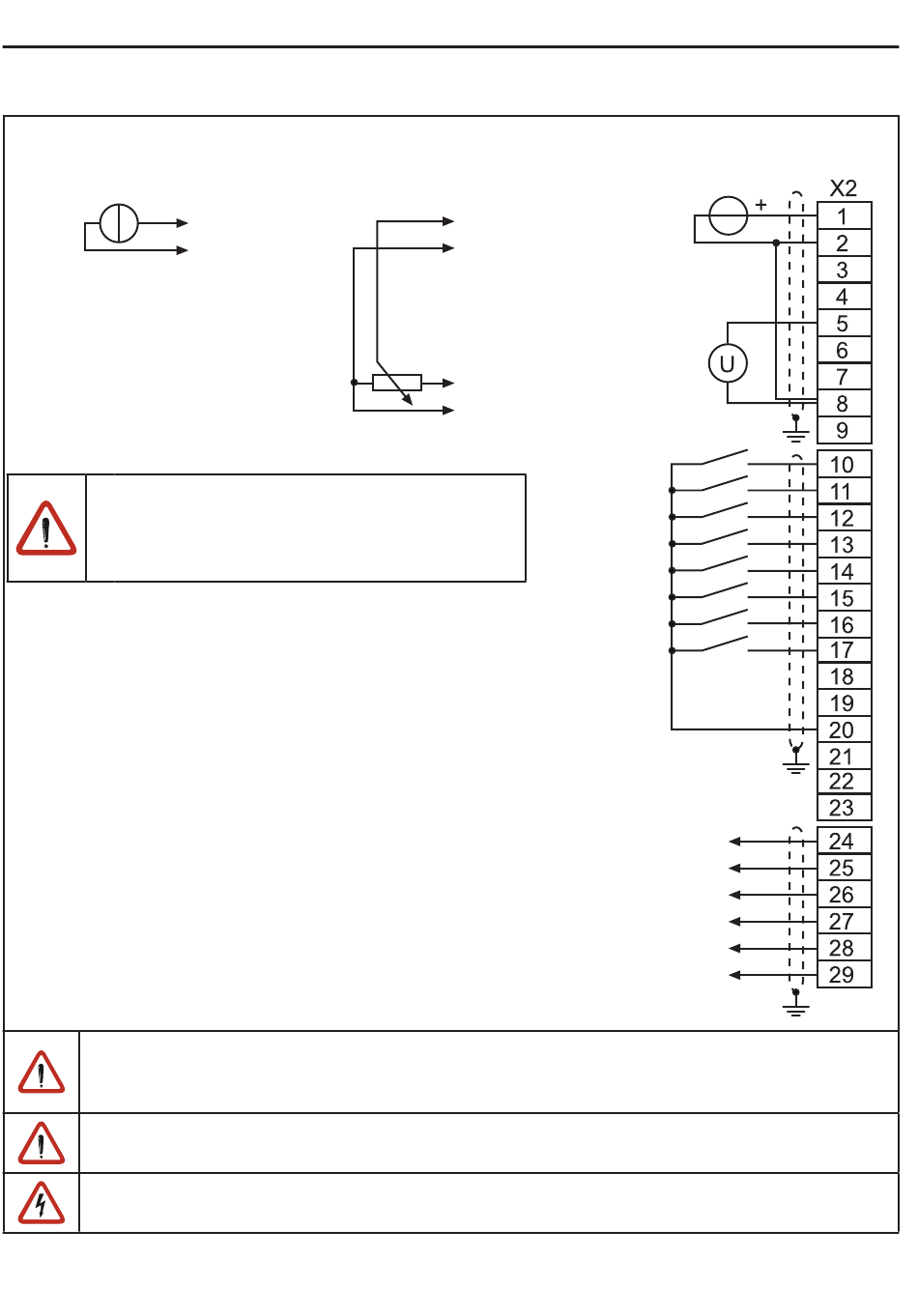

Anschluss der Steuerklemmleiste
Stromsignal
0...±20 mA
4...20 mA
+
*) Potenzialausgleichsleitung nur anschließen,
wenn zwischen den Steuerungen ein Poten-
zialunterschied >30 V besteht. Der Innenwi-
derstand reduziert sich hierbei auf 30 kΩ.
Um Störungen zu vermeiden ist für analoge und digitale Steuerleitungen ein getrennter
Schirm vorzusehen. Je nach Verwendung der Relaisausgänge ist auch hier ein getrennter
Schirm vorzusehen.
Bei induktiver Last am Relaisausgang ist eine Schutzbeschaltung vorzusehen (z.B.
Freilaufdiode) !
Die Anschlüsse der Steuerklemmleiste sowie Gebereingänge weisen sichere Trennung
gemäß EN 50178 auf.
D - 18
Sollwertpotentiometer
1
2
3...10 kΩ
1
2
Analogausgang
7
8
max. 30 V DC / 0,01...1 A
max. 30 V DC / 0,01...1 A
Sollwertsignal
0...±10 V DC
*)
±10 V DC /
max. 5 mA
