Endress+Hauser Solimotion FTR20 Technische Information Seite 8

Klemmen- und
Steckerbelegung
Verfügbare Gerätestecker
Versorgungsspannung
Leistungsaufnahme
Potenzialausgleich
8
Energieversorgung
Über eine geeignete Leitung oder Steckverbinder wird der FTR20 mit der Stromversorgung verbun-
den. → 25
1 2

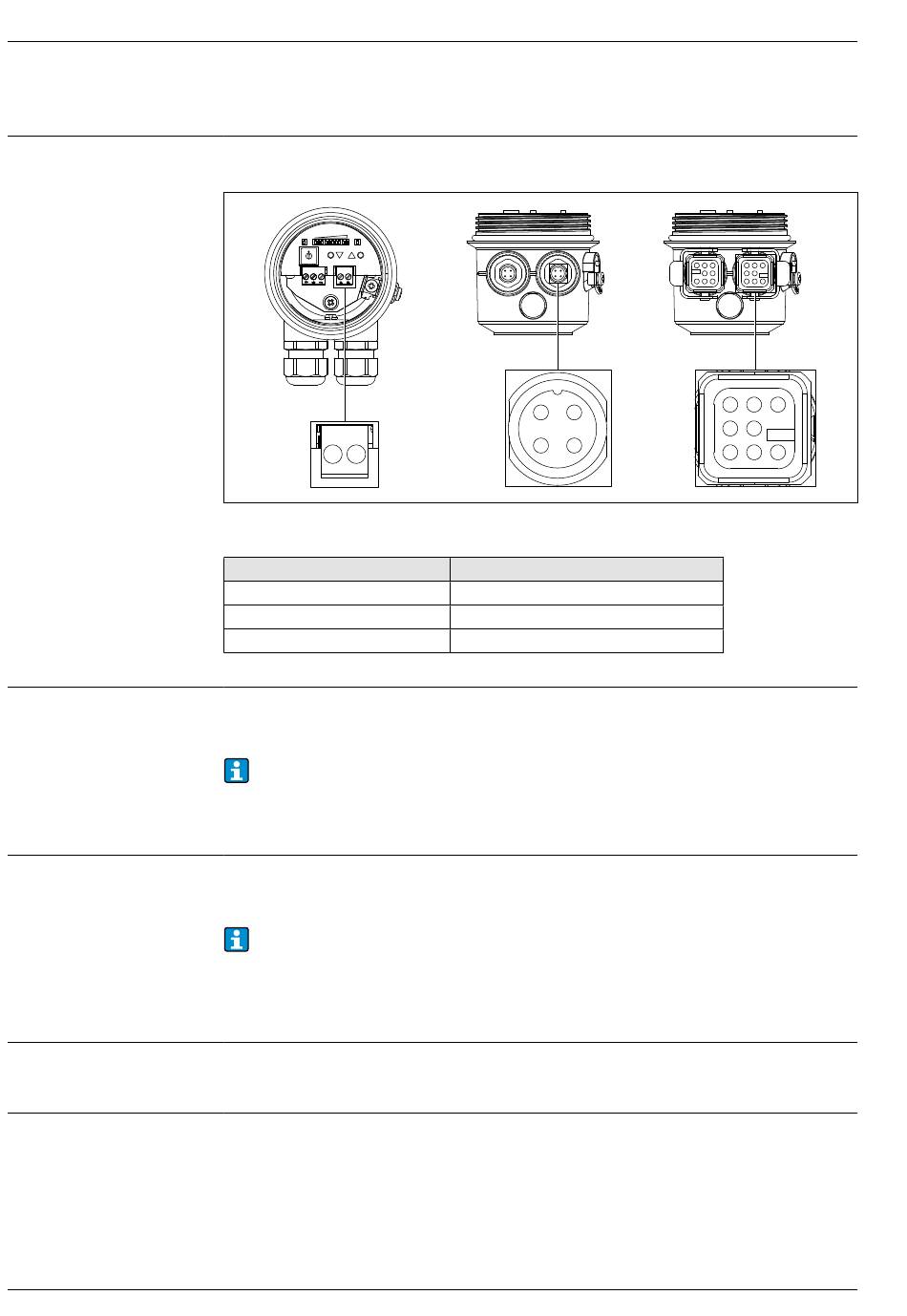

8 Elektrischer Anschluss Versorgungsspannung
Elektrischer Anschluss
Klemmen
Steckverbinder M12A
Steckverbinder Harting HAN8D
• M12, A-kodiert, 4-polig, max. 0,75 mm
• Harting HAN8D, 0,14 ... 2,5 mm
• Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden.
• Passende Gegenstecker sind als Bestellvariante oder Zubehör verfügbar.
• Passende vorkonfektionierte Anschlussleitungen sind als Zubehör verfügbar.
• Zubehör → 25
• 85 ... 253 V AC, 50/60 Hz
• 20 ... 60 V DC oder 20 ... 30 V AC, 50/60 Hz
• Die Polarität der Versorgungsspannung ist beliebig.
• Überstromschutzeinrichtung (max. 10 A) für die Versorgungsspannung vorsehen.
• Gemäß IEC/EN 61010 ist für das Messgerät ein geeigneter Trennschalter vorzusehen.
• Der elektrische Anschluss über Steckverbinder ist nur für die Versorgungsspannung 20 ...
60 V DC oder 20 ... 30 V AC, 50/60 Hz (Bestelloption "E") verfügbar.
• 9 VA (85 ... 253 V AC, 50/60 Hz)
• 2,4 W (20 ... 60 V DC) / 4 VA (20 ... 30 V AC, 50/60 Hz)
Anforderungen:
• Der Potenzialausgleich ist an der äußeren Erdungsklemme anzuschließen.
• Für eine optimale elektromagnetische Verträglichkeit die Potenzialausgleichsleitung so kurz wie
möglich halten.
• Der empfohlene minimale Leitungsquerschnitt beträgt 2,5 mm
• Der Potenzialausgleich des FTR20 ist in den örtlichen Potenzialausgleich einzubeziehen.
2 1
Versorgungsspannung
1 - 2
Steckverbinder 1, Kontakt 1 - 2
Steckverbinder 1, Kontakt 1 - 2
2
2
Solimotion FTR20
1
2
.
2
