Folgende Materialen wurden getestet und sind für eine Durchstrahlung geeignet:

• Kunststoffe (virginal, ungefüllt) wie Polytetrafluorethylen (PTFE), Polyethylen (PE) oder Polypro-

pylen (PP)

• Aluminiumoxidkeramik (Reinheit min. 99 %, ungefärbt)

• Borosilikatglas (ungefärbt)

• Die maximale Temperatur T am Prozessanschluss ist zu beachten. → 19

• Bei der Montage vor einem mikrowellendurchlässigen Stopfen und der Gefahr von Kon-

densatbildung an der Prozessinnenwand einen in den Prozess hineinragenden Stopfen (2)

verwenden.

• Der Abstand A richtet sich nach der freien Durchtrittsfläche D. Einen möglichst geringen

Abstand wählen, um mögliche Signalabschwächungen zu vermeiden (zum Beispiel max.

40 mm (1.57 in) bei einer Durchtrittsfläche von 50 mm (1.97 in)).

• Einfärbungen oder beigefüllte (farbige) Zusatzstoffe können je nach Material eine teilweise

hohe Signaldämpfung bewirken und sind für diesen Einsatz daher prinzipiell ungeeignet.

• Passende Stopfen aus PTFE oder Aluminiumoxidkeramik vom Typ FAR54 sind in unter-

schiedlichen Längen und Durchmessern als Zubehör erhältlich. → 30

13

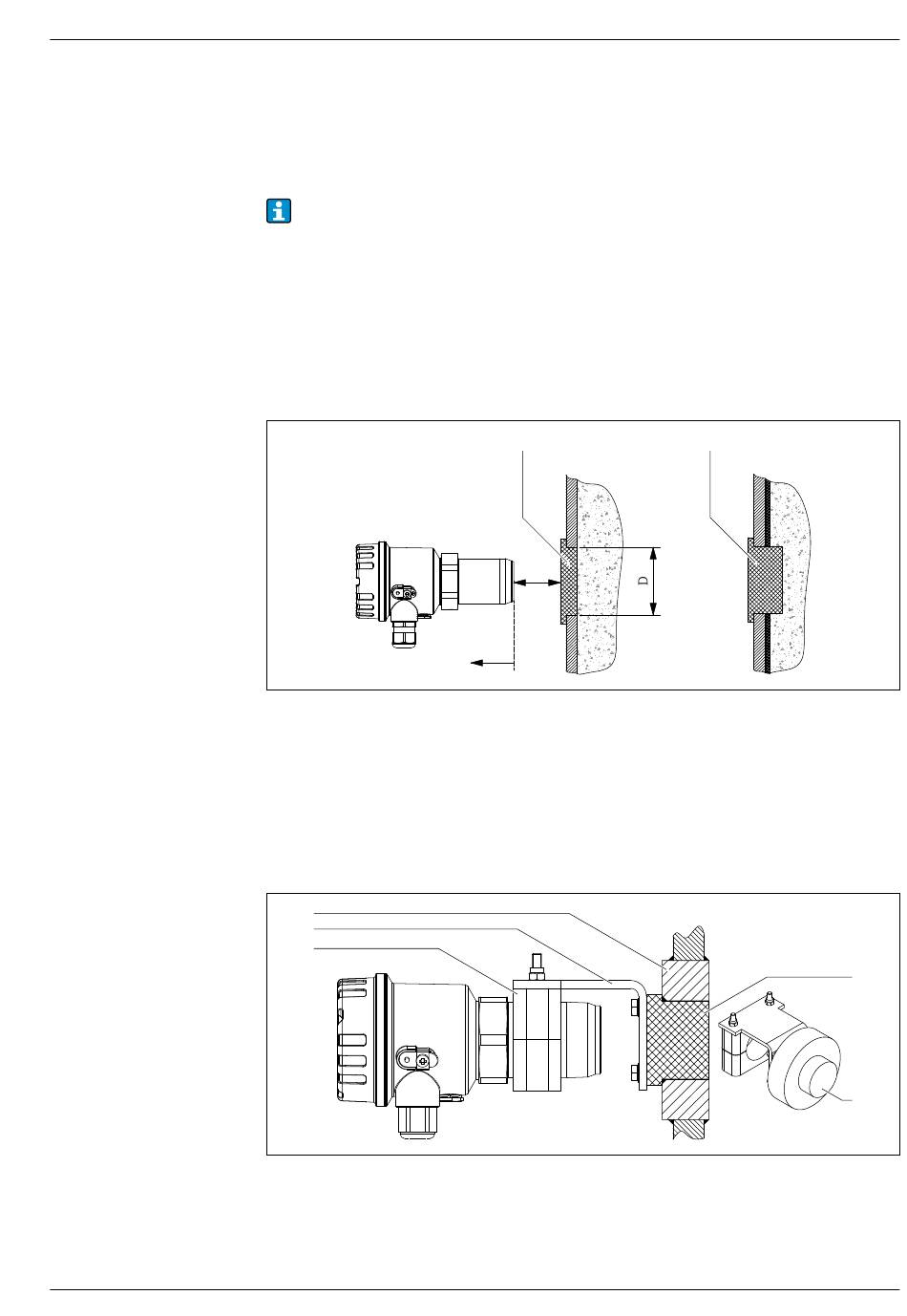

Montage vor mikrowellenundurchlässiger Prozesswand

Mikrowellendurchlässiger Stopfen

Mikrowellendurchlässiger Stopfen bei Kondensatbildung an der Prozessinnenwand

Montage mit Einschweißadapter mit Montagearm

Bei drucklosen Anwendung unter normalen Umgebungs- und Prozesstemperaturen ermöglicht die-

ser Einschweißadapter eine einfache Montage in der Prozesswand, ein Stopfen aus PE-UHMW sorgt

hierbei für eine sichere Trennung von Gerät und Prozess. Im Servicefall wird nur die Montageschelle

gelöst und das Gerät entnommen, der Prozess bleibt weiterhin getrennt.

14

Einschweißadapter für drucklose Prozesse

Montageschelle

Montagearm

Einschweißadapter

Mikrowellendurchlässiger Stopfen

M ikrowellendurchlässiger Stopfen bei Kondensatbildung an der Prozessinnenwand oder inneren Prozessaus-

kleidungen
