Endress+Hauser Solimotion FTR20 Technische Information Seite 28

Montageflansch
28

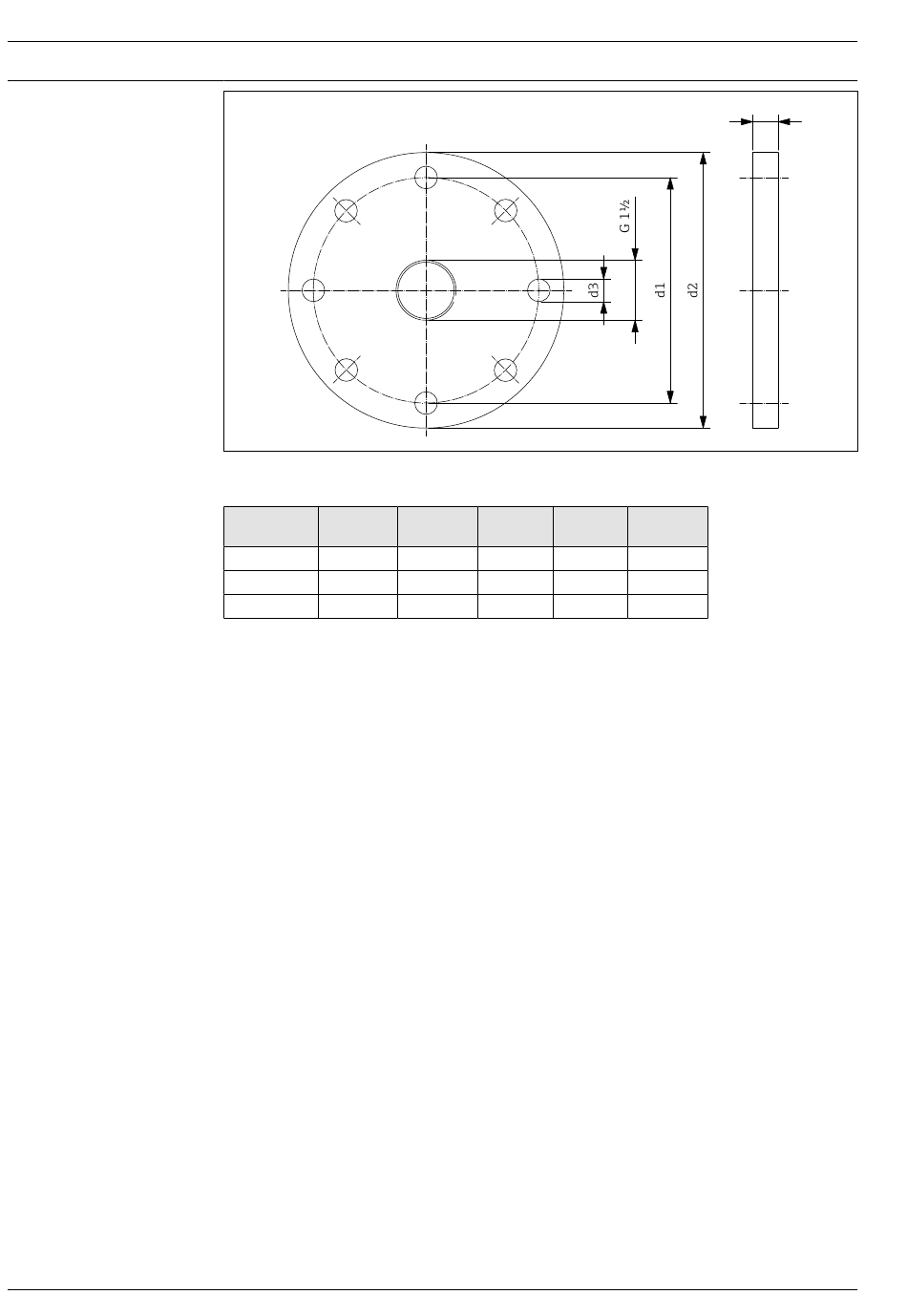

33 Abmessungen Montageflansch (Anschlussmaße nach DIN EN 1092-1)
Flansch d1
mm (in)
DN40 PN40 110 (4.33)
DN50 PN16 125 (4.92)
DN100 PN16 180 (7.09)
• Anschlussmaße nach DIN EN 1092-1
• Material: 316Ti (1.4571)
• Gewicht: DN40 ca. 2,3 kg (5.07 lb) ... DN100 ca. 5,8 kg (12.79 lb)
• Montageschrauben und Dichtung: kundenseitig beistellen
• Bestellnummer:
- 71006348 (DN40 PN40, Rp 1½)
- 71108383 (DN40 PN40, Rp 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoffzeugnis
mediumberührte Teile)
- 71381884 (DN40 PN40, G 1½)
- 71381885 (DN40 PN40, G 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoffzeugnis
mediumberührte Teile)
- 71006350 (DN50 PN16, Rp 1½)
- 71108388 (DN50 PN16, Rp 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoffzeugnis
mediumberührte Teile)
- 71381887 (DN50 PN16, G 1½)
- 71381888 (DN50 PN16, G 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoffzeugnis
mediumberührte Teile)
- 71006352 (DN100 PN16, Rp 1½)
- 71108390 (DN100 PN16, Rp 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoffzeugnis
mediumberührte Teile)
- 71381890 (DN100 PN16, G 1½)
- 71381891 (DN100 PN16, G 1½), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoffzeugnis
mediumberührte Teile)
d2 d3
mm (in) mm (in) mm (in)
150 (5.91) 18 (0.71) 18 (0.71)
165 (6.50) 18 (0.71) 18 (0.71)
220 (8.66) 18 (0.71) 20 (0.79)
Solimotion FTR20
D Bohrungen
4
4
8
Endress+Hauser
D
0000000291
