Endress+Hauser Solimotion FTR20 Technische Information Seite 27

Solimotion FTR20
Einschraubadapter
Einschweißadapter mit
Montagearm
Endress+Hauser
40 ... 55
(1.58 ... 2.17)

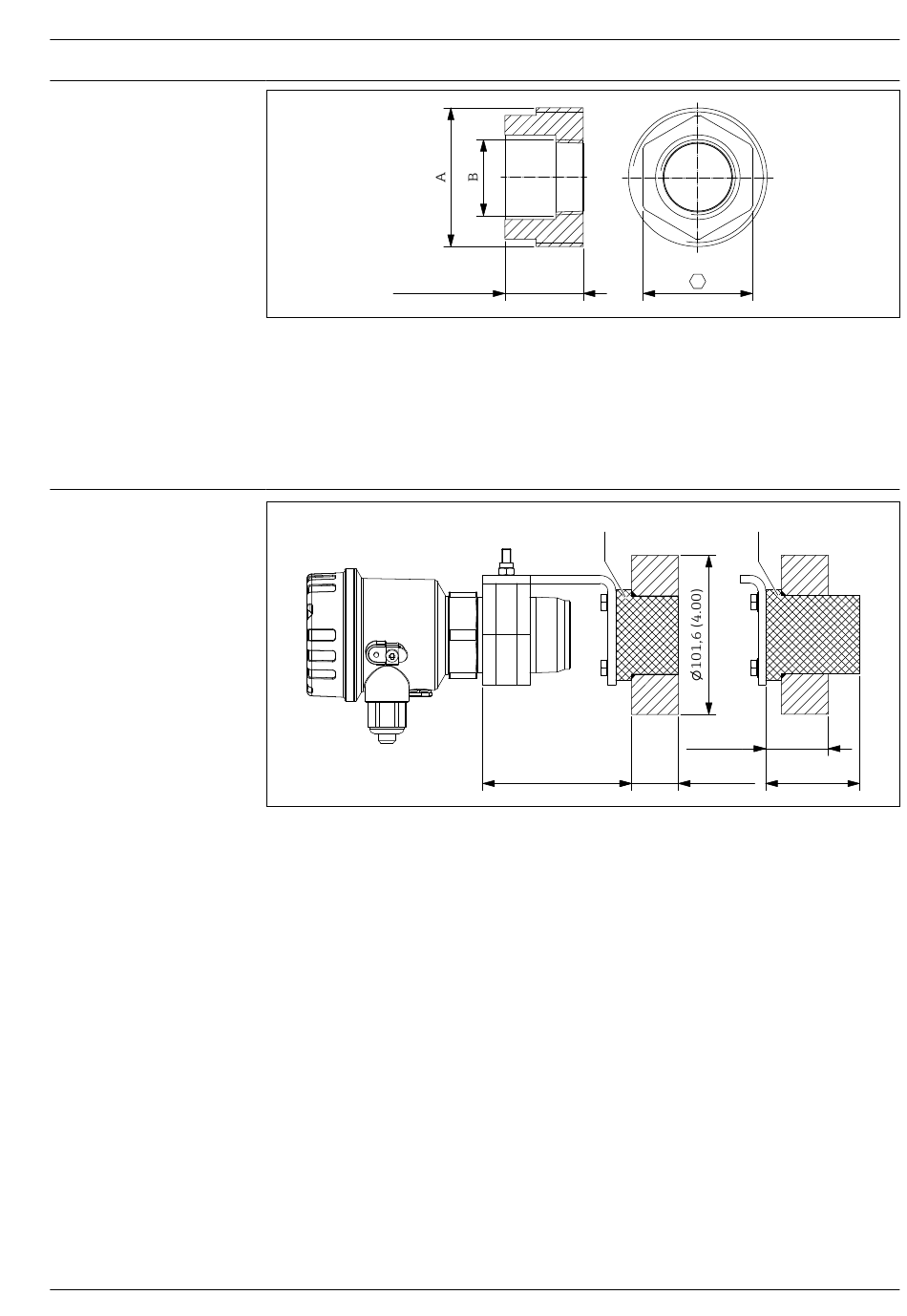

31 Abmessungen FAR52-B. Maßeinheit mm (in)
• Typ FAR52-B → TI01369F
• Einschraubadapter für Gewinde R 2 ... R 4 und 2 NPT ... 4 NPT, mit Innengewinde Rp 1½ und
1½ NPT
• Material: 316Ti (1.4571), Stahl P235GH (1.0345)
• Gewicht: FAR52-BVL22B ca. 1,8 kg (4 lb)
32 Abmessungen Einschweißadapter. Maßeinheit mm (in)
1 Typ SALS/SPPS
2 Typ SAL/SPP
• Material:
- Montagearm: Edelstahl 304 (1.4301)
- Montageschelle: Kunststoff oder Aluminium
- Einschweißadapter: Edelstahl 304 (1.4301)
- Stopfen: Kunststoff PE-UHMW
• Einsatztemperatur:
- Montageschelle Aluminium: -40 ... +70 °C (-40 ... +158 °F)
- Montageschelle Kunststoff: -20 ... +70 °C (-4 ... +158 °F)
• Gewicht: ca. 2,6 kg (5.73 lb)
• Montageschrauben beiliegend
• Bestellnummer:
- 71516954 Typ SPPS (Montageschelle Kunststoff, kurzer Stopfen)
- 71516947 Typ SPP (Montageschelle Kunststoff, langer Stopfen)
- 71516952 Typ SALS (Montageschelle Aluminium, kurzer Stopfen)
- 71516949 Typ SAL (Montageschelle Aluminium, langer Stopfen)
• Stopfen (Ersatzteil)
- 71517822 (Typ SAL/SPP)
- 71517824 (Typ SALS/SPPS)
1
40 (1.58)
95 (3.74) 30 (1.18)
0000000288
2
60 (2.36)
0000000287
