Endress+Hauser Solimotion FTR20 Technische Information Seite 7

Solimotion FTR20
Stromausgang
Klemmen- und
Steckerbelegung
Ex-Anschlusswerte
Endress+Hauser
• Das Kontaktmaterial des Relais ist auch zum Schalten von Kleinsignalstromkreisen geeignet,
wenn vorher keine induktive Lasten oder höhere Ströme geschaltet wurden.
• Bei hoher Schalthäufigkeit ist das Solid-State-Relais zu wählen.
• Strom 4-20 mA, aktiv
• Bürde max. 600 Ω
Der Wert des Stromausgangs entspricht der Signalstärke.
Über eine geeignete Leitung oder Steckverbinder wird das Ausgangssignal des FTR20 mit der nach-
geschalteten Auswertung verbunden. → 25
3 4 5

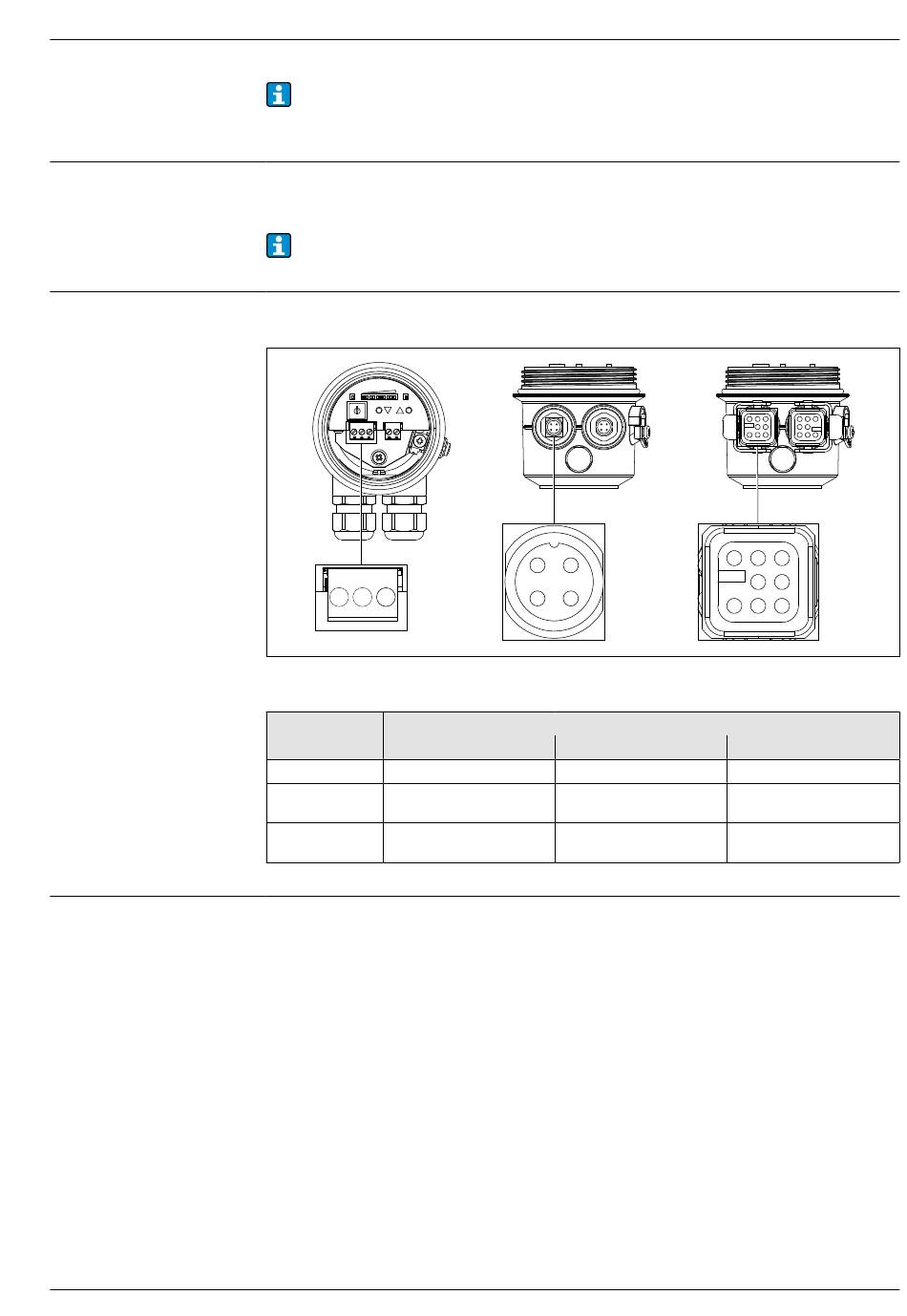

7 Klemmen- und Steckerbelegung (Steckverbinder 2) Ausgangssignal
Elektrischer
Anschluss
Klemmen 3(NO) - 4(CC) - 5(NC)
Steckverbinder Steckverbinder 2, Kontakt
M12A 2(NO) - 3(CC) - 4(NC)
Steckverbinder Steckverbinder 2, Kontakt
Harting HAN8D 3(NO) - 4(CC) - 5(NC)
Siehe Sicherheitshinweise (XA): Alle für den Explosionsschutz relevanten Daten sind in separaten
Ex-Dokumentationen aufgeführt und stehen im Download-Bereich der Endress+Hauser-Website zur
Verfügung. Die Ex-Dokumentation liegt allen Ex-Geräten standardmäßig bei.
2
3 4
Ausgangssignal
Relais Solid-State-Relais
Steckverbinder 2, Kontakt
Steckverbinder 2, Kontakt
3
4 5
4-20 mA
3 - 4 3(+) - 4(–)
Steckverbinder 2, Kontakt
3 - 4 3(+) - 4(–)
Steckverbinder 2, Kontakt
3 - 4 3(+) - 4(–)
0000000162
7
