Solimotion FTR20
Endress+Hauser
DN d1 d2
mm (in) mm (in)
50 80 (3.15) 100 (3.94)
80 100 (3.94) 125 (4.92)
100 125 (4.92) 150 (5.91)
• Drucklos, auf- oder einschweißbar
• Material: 316Ti (1.4571), Dichtung Silikon (max. +200 °C/+392 °F)
• Gewicht: DN50 ca. 2,4 kg (5.29 lb) ... DN100 ca. 4,1 kg (9.04 lb)
• Montageschrauben beiliegend
• Bestellnummer:
- 71026443 (DN50)
- 71026444 (DN80)
- 71026445 (DN100)
• Schauglasplatte (Ersatzteil)
- 71209118 (DN50)
- 71209116 (DN80)
- 71209115 (DN100)

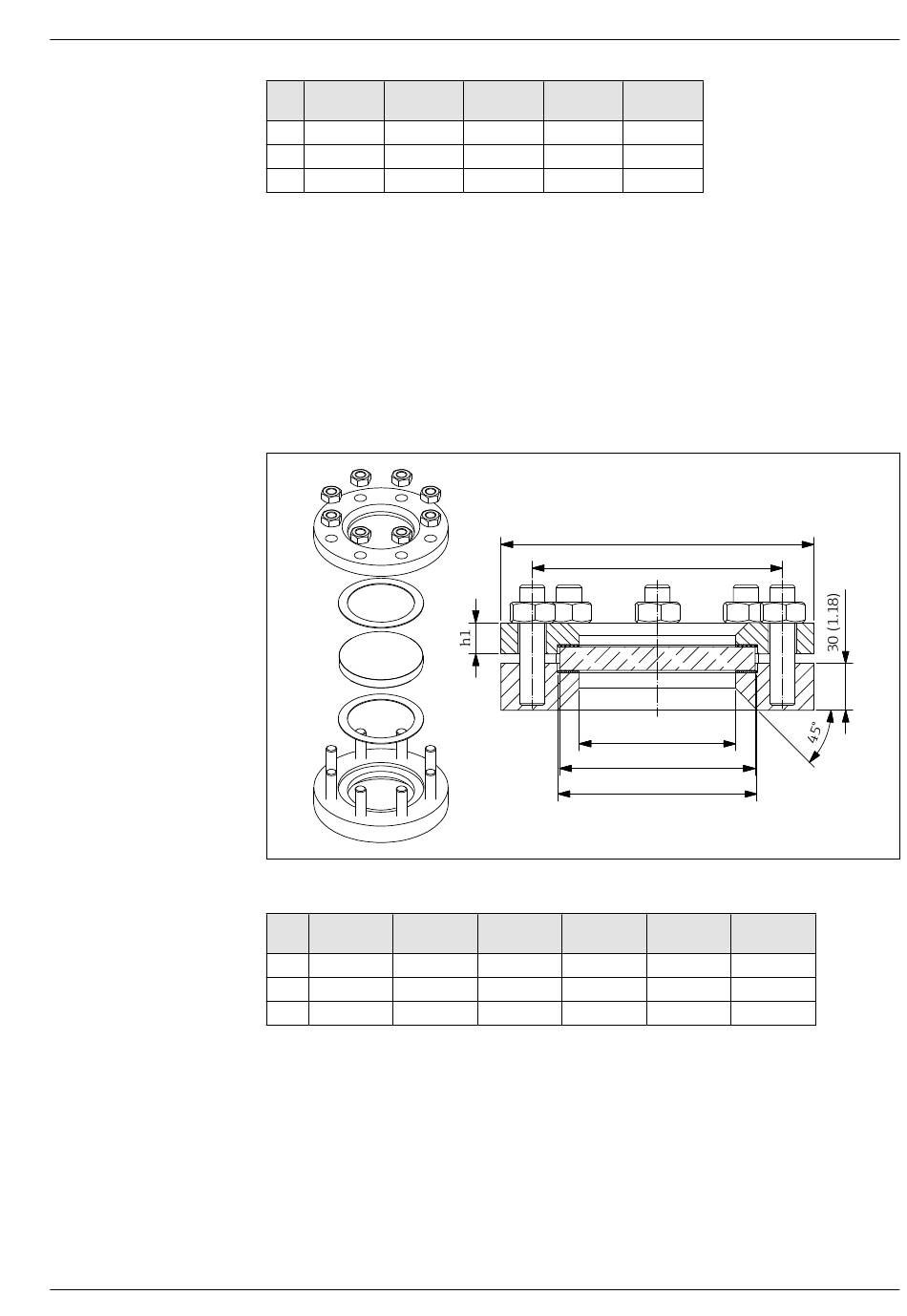

38 Abmessungen Schauglasarmatur für Prozesse bis 10 bar (145 psi) absolut. Maßeinheit mm (in)
DN d1 d2
mm (in) mm (in)
50 80 (3.15) 100 (3.94)
80 100 (3.94) 125 (4.92)
100 125 (4.92) 150 (5.91)
• Prozessdruck: Max. 10 bar (145 psi) absolut, auf- oder einschweißbar
• Material: 316Ti (1.4571), Dichtung KLINGERSIL® C-4400 (max. +200 °C/+392 °F)
• Gewicht: DN50 ca. 6,7 kg (14.77 lb) ... DN100 ca. 13,0 kg (28.66 lb)
• Montageschrauben beiliegend
• Bestellnummer:
- 71026446 (DN50)
- 71026447 (DN80)
- 71026448 (DN100)
• Schauglasplatte (Ersatzteil)
- 71209114 (DN50)
- 71209111 (DN80)
- 71209107 (DN100)
d3 D
mm (in) mm (in) mm (in)
102 (4.02) 140 (5.51) 120 (4.72)
127 (5.00) 165 (6.50) 145 (5.71)
152 (5.98) 190 (7.48) 170 (6.69)
d3 D
mm (in) mm (in)
102 (4.02) 165 (6.50)
127 (5.00) 200 (7.87)
152 (5.98) 220 (8.66)
k
D
k
d1
d2
d3
k h1
mm (in) mm (in)
125 (4.92) 16 (0.63)
160 (6.30) 20 (0.79)
180 (7.09) 22 (0.87)
