Einbaubeispiele
Nicht-prozessberührende
Montage
12
11 Einschweiß - oder Einschraubadapter FAR52. Maßeinheit mm (in)
1 Einschraubadapter
2 Einschweißadapter
55

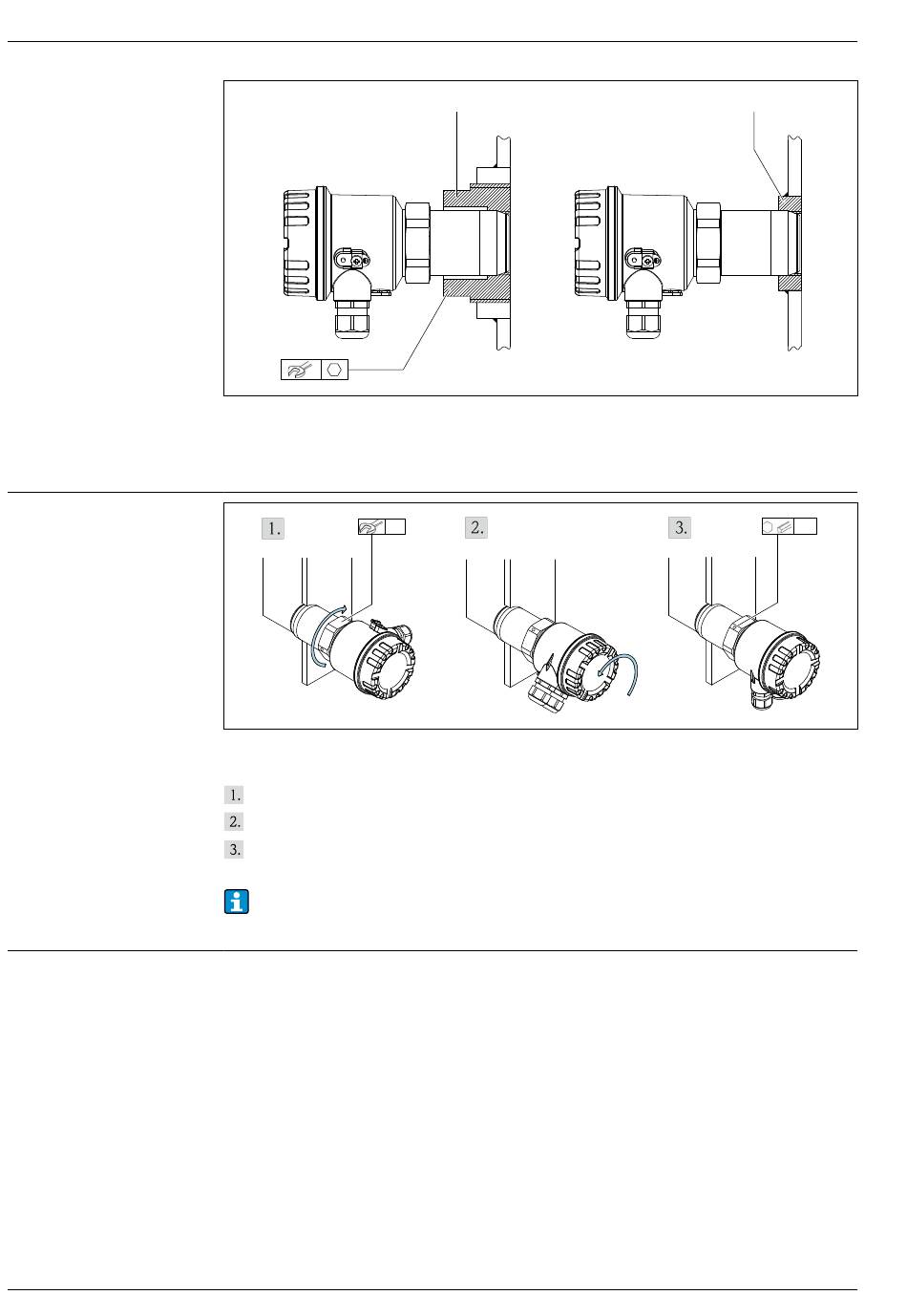

12 Einbau mit Anschlussgewinde
Anschlussgewinde in den Prozess eindrehen. Beim Gewinde G 1½: Kontermutter anziehen.
Elektronikgehäuse ausrichten.
Gehäuse fixieren.
Die Abdichtung erfolgt bei allen Einbauvarianten über ein geeignetes Dichtungsmittel
(kundenseitig beistellen).
Die Montage des Geräts erfolgt auf einer der drei folgenden Arten:
• Bei einer mikrowellenundurchlässigen Prozesswand (beispielsweise metallische Behälterwand)
erfolgt die Montage vor mikrowellendurchlässigen Fenstern wie beispielsweise Kunststoffstopfen,
Keramikscheiben oder Schauglasarmaturen.
• Bei einer mikrowellendurchlässigen Prozesswand (beispielsweise Kunststoffbehälter) erfolgt die
Montage mit entsprechenden Adaptern (beispielsweise Montageschelle) direkt von außen an der
Wandung.
• Bei offenen Prozessen ist die Montage beliebig.
Montage vor mikrowellenundurchlässiger Prozesswand
Falls aufgrund der Prozessbedingungen (wie beispielsweise hohe Temperaturen, hohe Drücke oder
Gefährlichkeit des Materials) kein direkter Einbau in die mikrowellenundurchlässige Prozesswand
erfolgen kann, besteht die Möglichkeit, das Gerät durch einen zusätzlich eingebauten Stopfen strah-
len zu lassen.
1
Solimotion FTR20
2
0000000168
2.5
0000000166
