Montage mit Wellenleiter
Bei schlecht zugänglichen Messstellen oder zu engen Platzverhältnissen kann es nötig werden, das
Gerät in einem Winkel zum geplanten Montageort anzubringen. In diesem Fall kann ein Distanz-
rohr als Wellenleiter genutzt werden, hierdurch erfolgt aufgrund des Hohlleitereffekts keine zusätz-
liche Signaldämpfung.
• Das Rohr kann aus einem beliebigen metallischem Material sein.
• Kanten innerhalb des Rohres (zum Beispiel bei Übergängen) können zu einer Signalschwächung
führen und sind daher möglichst zu vermeiden.

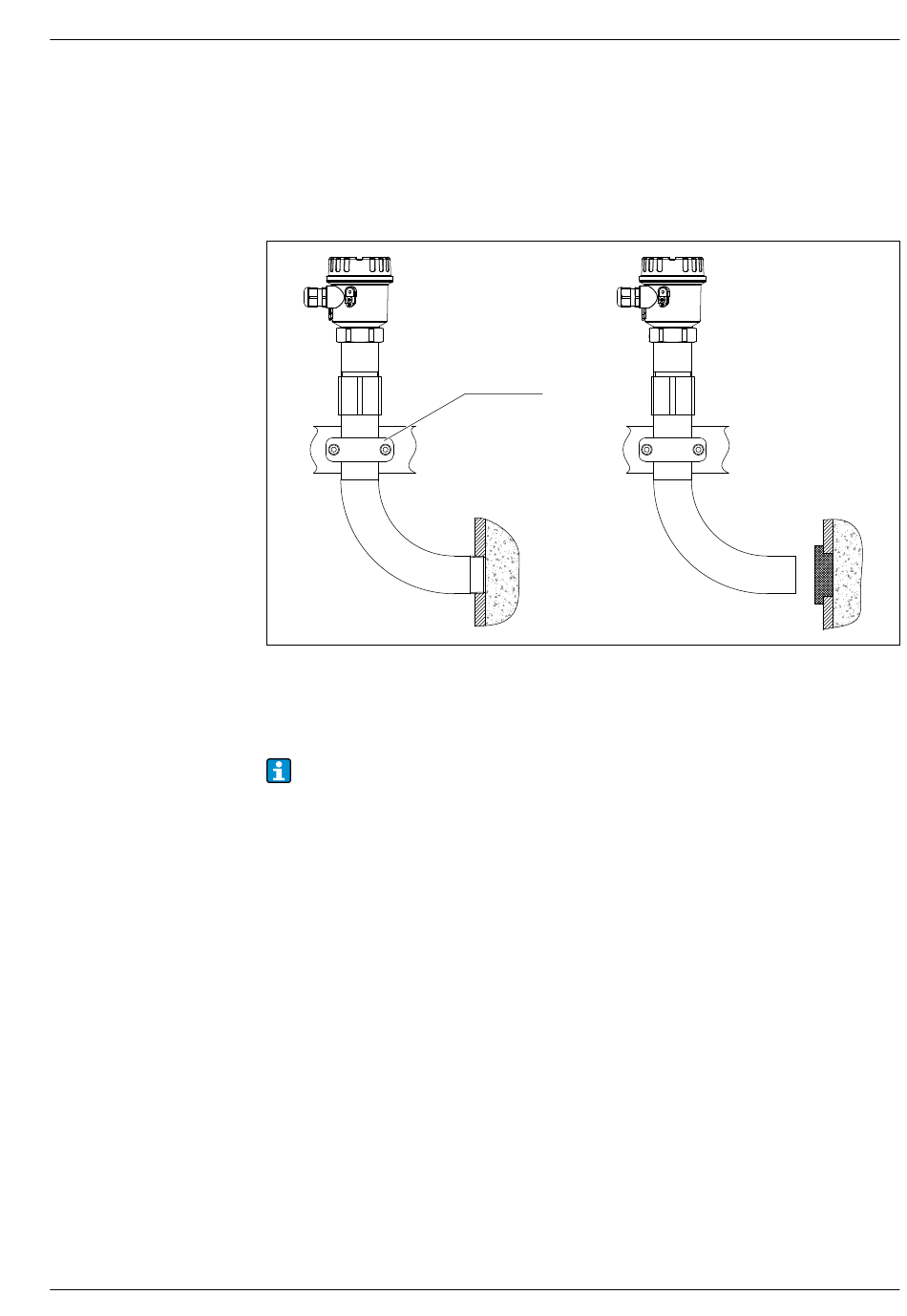

17 Montage mit Wellenleiter
A Montage direkt im Prozess mit Anschlussgewinde
B Montage vor Prozessstopfen ohne Anschlussgewinde
1 Montageschelle
• Passende Wellenleiter vom Typ FAR55 aus Edelstahl sind in unterschiedlichen Ausfüh-
rungen als Zubehör erhältlich. → 33
• Passende Hohlleiter (Distanzrohre) vom Typ FAR53 für Hochtemperaturanwendungen
→ 33
Montage auf Prozessstutzen
Die Montage auf einem Prozessstutzen bietet folgende Vorteile:
• Durch die Nutzung vorhandener Stutzen sind keine Umbauten am Prozess durchzuführen.
• Durch die Verwendung geeigneter Stopfen kann sich kein Material im Stutzen ansammeln.
• Der Stopfen stellt gleichzeitig einen Verschleißschutz des Geräts dar.
• Die Montage bzw. Demontage der Geräte kann im laufenden Betrieb durchgeführt werden, was
eine deutliche Vereinfachung im Wartungsfall darstellt.
1
A B
