Passende Einschweißadapter mit Montagearm
→ 27

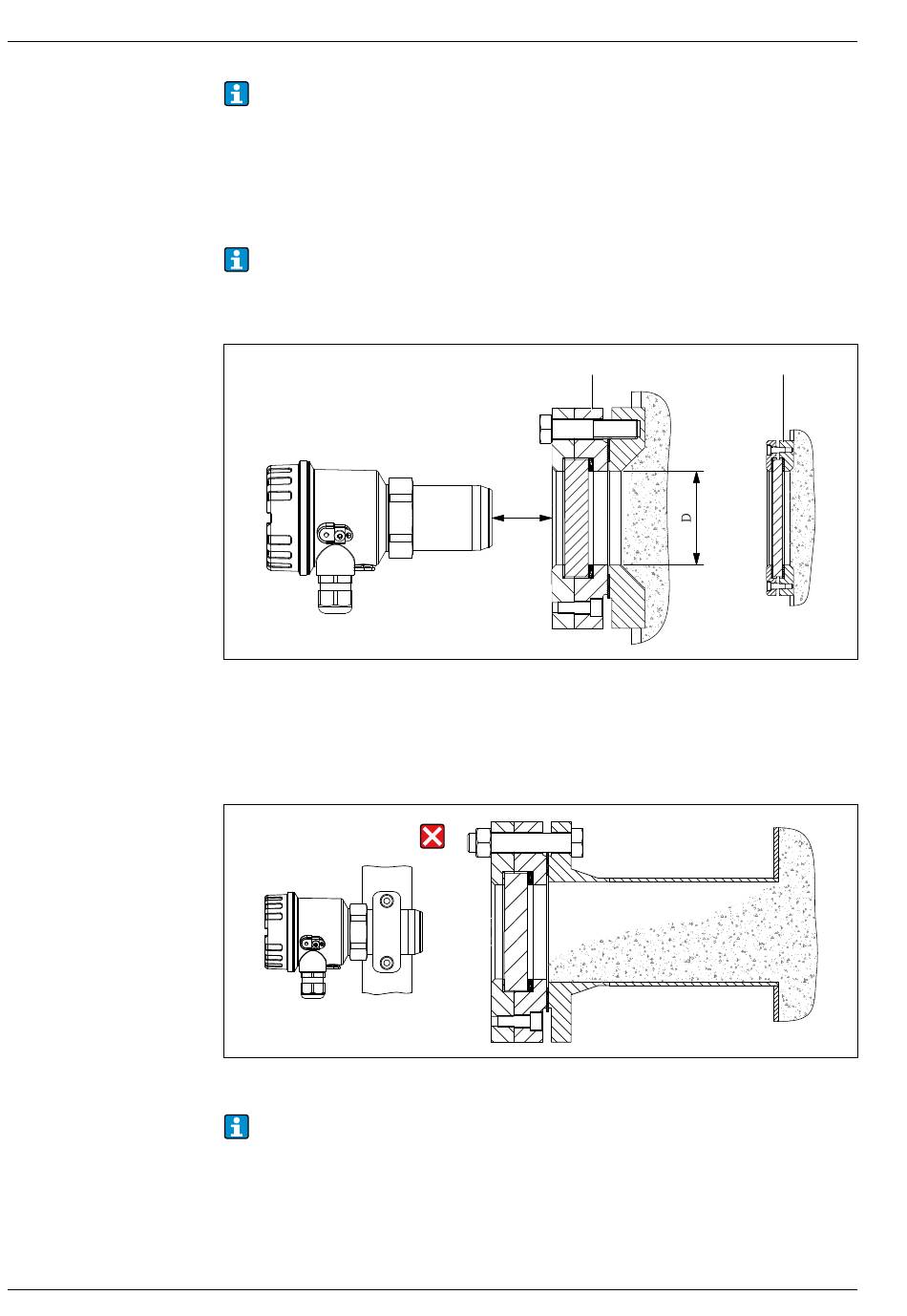

Montage vor mikrowellendurchlässiger Schauglasarmatur
Falls die Prozesswand nicht durchstrahlt werden kann, besteht außerdem die Möglichkeit, das Gerät
von außen durch eine geeignete Schauglasarmatur strahlen zu lassen. Das Schauglas besteht bei
diesen Armaturen aus ungefärbtem Borosilikatglas.
• Die maximale Temperatur am Prozessanschluss ist zu beachten. → 19
• Der Abstand A richtet sich nach der freien Durchtrittsfläche D. Einen möglichst geringen
Abstand wählen, um mögliche Signalabschwächungen zu vermeiden (zum Beispiel max.
40 mm (1.57 in) bei einer Durchtrittsfläche von 50 mm (1.97 in)).
15 Montage vor mikrowellendurchlässiger Schauglasarmatur
1 Schauglasarmatur für Prozesse bis 10 bar (145 psi) absolut
2 Schauglasarmatur für drucklose Prozesse
Schauglasarmaturen grundsätzlich nur an Stellen einbauen, an denen sich prozessseitig kein
Material ansammeln kann (Gefahr von Fehlmessungen).
16 Unzulässige Montage bei der Gefahr von Materialansammlung
Passende Schauglasarmaturen und einzelne Schauglasplatten sind in unterschiedlichen Aus-
führungen als Zubehör erhältlich. → 30
1
A
Solimotion FTR20
2
0000000164
0000000152
