Solimotion FTR20
Abmessungen
Endress+Hauser
Konstruktiver Aufbau
85 (3.35)
n
77 (3.03)
n
95 (3.74)
n

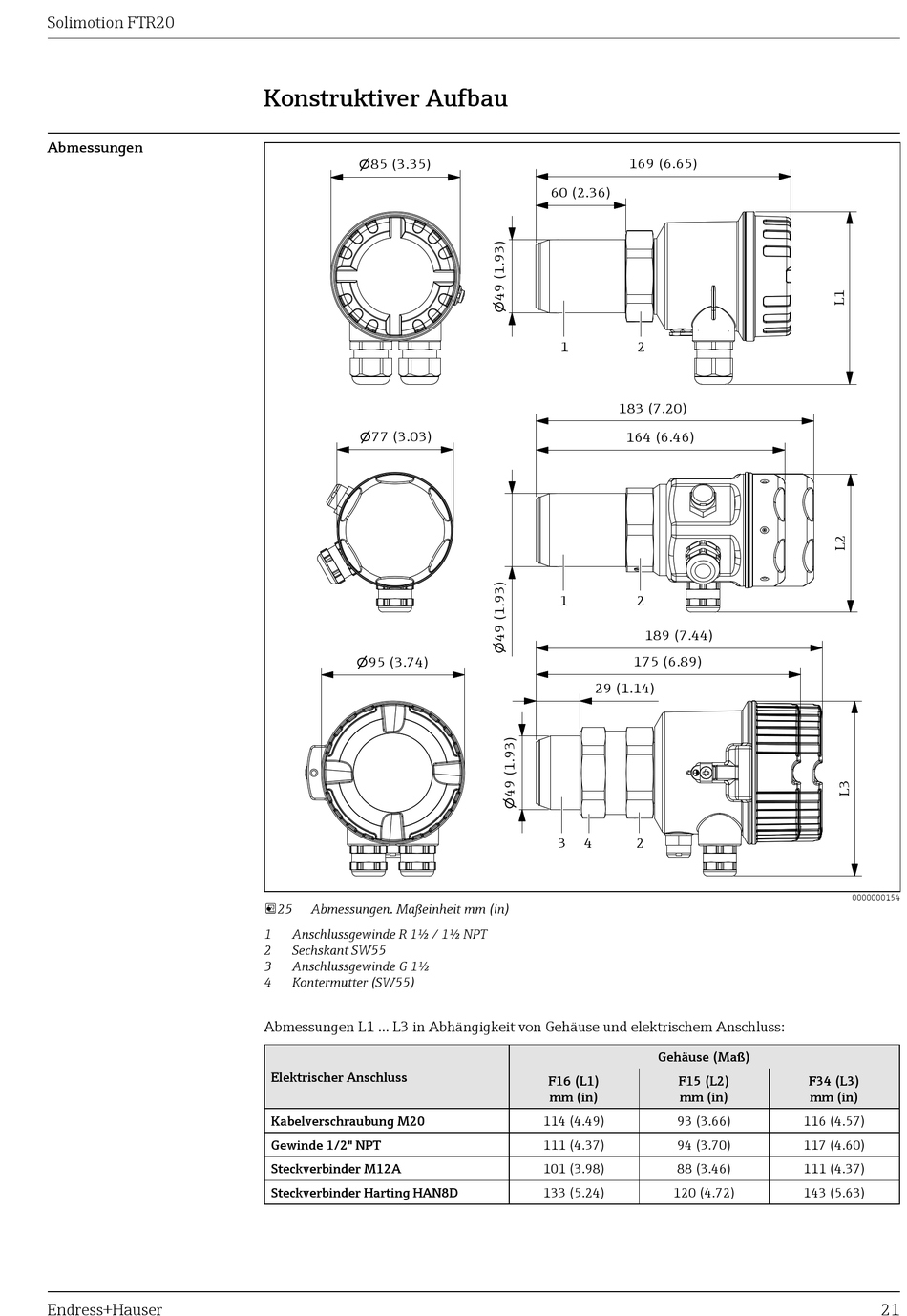

25 Abmessungen. Maßeinheit mm (in)
1 Anschlussgewinde R 1½ / 1½ NPT
2 Sechskant SW55
3 Anschlussgewinde G 1½
4 Kontermutter (SW55)
Abmessungen L1 ... L3 in Abhängigkeit von Gehäuse und elektrischem Anschluss:
Elektrischer Anschluss
Kabelverschraubung M20
Gewinde 1/2" NPT
Steckverbinder M12A
Steckverbinder Harting HAN8D
169 (6.65)
60 (2.36)
1 2
183 (7.20)
164 (6.46)
1 2
189 (7.44)
175 (6.89)
29 (1.14)
3 4 2
Gehäuse (Maß)
F16 (L1) F15 (L2)
mm (in) mm (in)
114 (4.49) 93 (3.66)
111 (4.37) 94 (3.70)
101 (3.98) 88 (3.46)
133 (5.24) 120 (4.72)
0000000154
F34 (L3)
mm (in)
116 (4.57)
117 (4.60)
111 (4.37)
143 (5.63)
21
