Endress+Hauser Solimotion FTR20 Technische Information Seite 29

Solimotion FTR20
Hochdruckadapter
Endress+Hauser

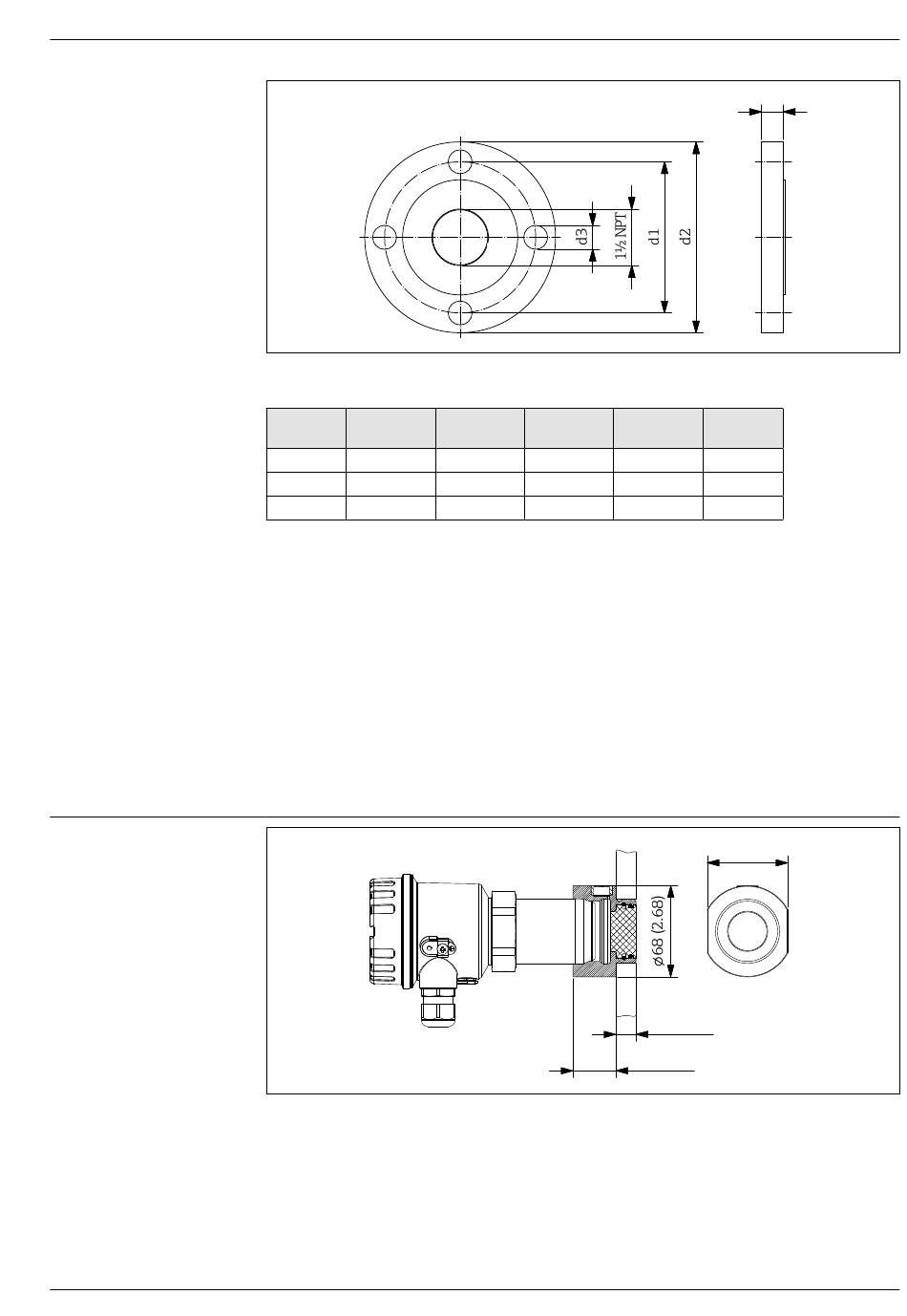

34 Abmessungen Montageflansch (Anschlussmaße nach ANSI/ASME B16.5)
Flansch d1
mm (in)
1½" 150 lbs 98,6 (3.88)
2" 150 lbs 120,7 (4.75)
4" 150 lbs 190,5 (7.50)
• Anschlussmaße nach ANSI/ASME B16.5
• Material: 316Ti (1.4571)
• Gewicht: 1½" ca. 1,5 kg (3.31 lb) ... 4" ca. 6,8 kg (15.0 lb)
• Montageschrauben und Dichtung: kundenseitig beistellen
• Bestellnummer:
- 71006349 (1½" 150 lbs, 1½ NPT)
- 71108387 (1½" 150 lbs, 1½ NPT), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoffzeugnis
mediumberührte Teile)
- 71006351 (2" 150 lbs, 1½ NPT)
- 71108389 (2" 150 lbs, 1½ NPT), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoffzeugnis
mediumberührte Teile)
- 71006353 (4" 150 lbs, 1½ NPT)
- 71108391 (4" 150 lbs, 1½ NPT), mit Abnahmeprüfzeugnis 3.1, EN10204 (Werkstoffzeugnis
mediumberührte Teile)
35 Abmessungen Hochdruckadapter. Maßeinheit mm (in)
d2 d3
mm (in) mm (in)
127 (5.00) 15,7 (0.62)
152,4 (6.00) 19,1 (0.75)
228,6 (9.00) 19,1 (0.75)
D
D Bohrungen
mm (in)
17,5 (0.69) 4
19,1 (0.75) 4
23,9 (0.94) 8
60 (2.36)
15 (0.59)
32 (1.26)
0000000039
0000000150
