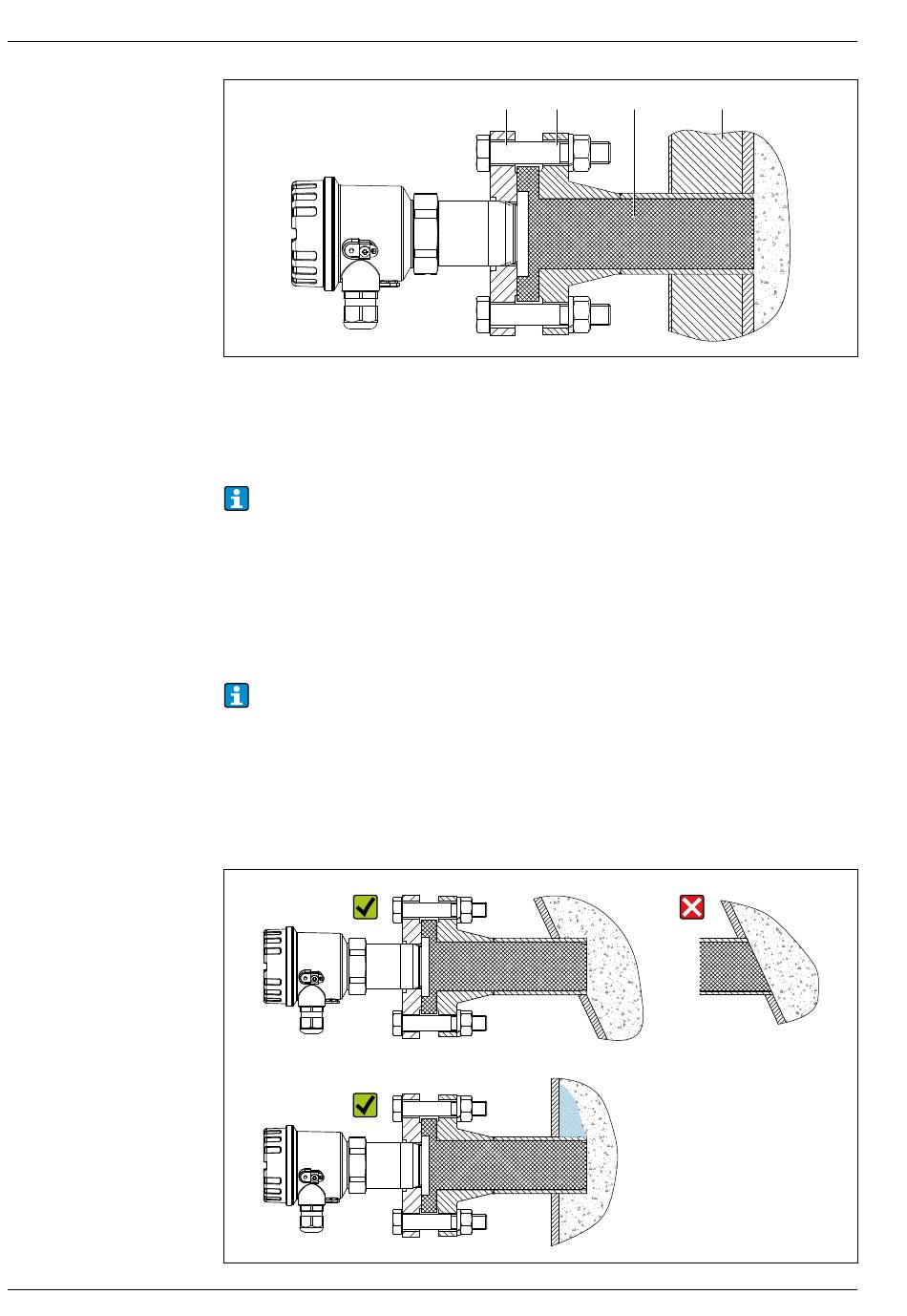

18 Montage auf vorhandenen Prozessstutzen
1 Montageflansch
2 Vorhandener Prozessstutzen
3 Stopfen
4 Prozessisolierung
• Passende Montageflansche mit entsprechenden Anschlussgewinden aus Edelstahl und Stop-
fen aus PTFE oder Aluminiumoxidkeramik für vorhandene Prozessstutzen sind als Zubehör
erhältlich.
• Prozessstutzen vom Typ FAR50 bestehend aus Einschweissstutzen, Stopfen und Montage-
flansch sind in unterschiedlichen Größen und Materialien als Zubehör erhältlich.
• Zubehör → 25
Bei der Gefahr von Ansatzbildung Montagearten vermeiden, die diesen Prozess begünstigen
könnten.
• Bei einer nicht senkrecht stehenden Prozesswand den Prozessstutzen soweit in den Prozess
montieren, dass sich davor kein Material ansammeln kann (A).
• Bei der Prozessstutzenmontage und der Gefahr von Materialansammlungen an der Prozess-
innenwand einen in den Prozess hineinragenden Stutzen (B) verwenden.
• Die maximale Stopfenlänge ist abhängig von der Dämpfung und der Wasseraufnahme des
Materials, diesbezügliche Herstellerangaben sind zu beachten.
• Bei der Gefahr von Kondensatbildung zwischen dem Prozessanschluss des Geräts und dem
Stopfen den Prozessstutzen vom Typ FAR50 verwenden, dieser ist mit einem Montage-
flansch mit Druckausgleichselement ausgestattet. → 32
A
B
19 Montage bei Gefahr von Ansatzbildung
1 2 3
Solimotion FTR20
4
0000000192
0000000153
