Solimotion FTR20
Vor-Ort-Bedienung
Vor-Ort-Anzeige
Endress+Hauser
6
5
4

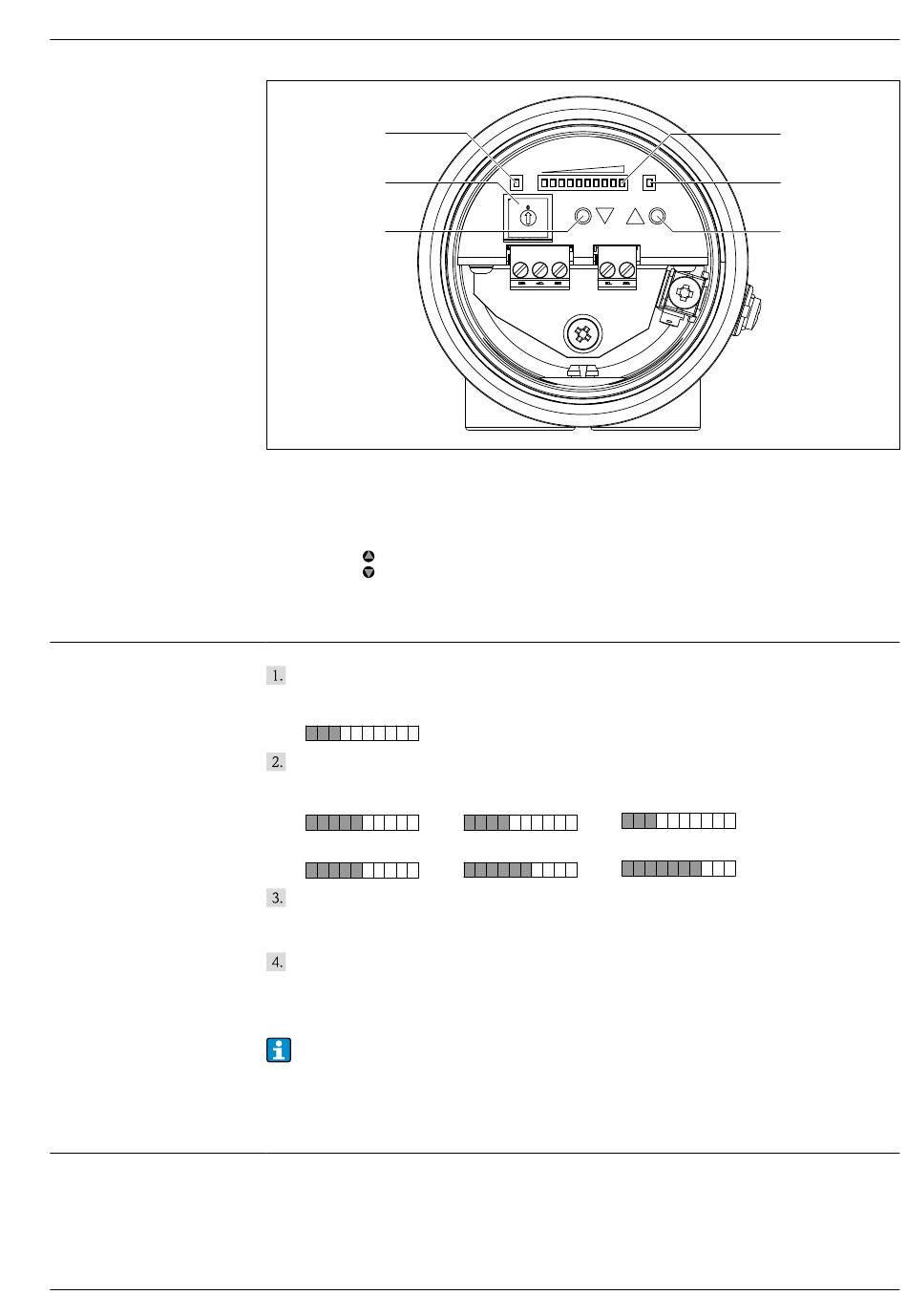

26 Anzeige- und Bedienelemente des FTR20
1 Anzeige
- Normalbetrieb: Signalstärke
- Parametrierbetrieb: Funktionsnummer und Funktionswert
2 LED (gelb) Schaltausgang, nur Relais
(Erhöhung oder Umschalten)
3 Bedientaste
4 Bedientaste (Verringerung oder Umschalten)
5 Schalter Funktionsauswahl
6 LED (grün) Betriebsbereitschaft
Die Parametrierung des FTR20 wird wie folgt durchgeführt:
Auswahl einer beliebigen Funktion (Einzelheiten siehe Betriebsanleitung → 35)
→ Kodierschalter (1) = 1 ... F
→ Die Anzeige zeigt für zwei Sekunden die ausgewählte Funktion an. Beispiel Funktion 3:
Einstellen der angewählten Funktion
Beispiel: Funktion 3 (manueller Abgleich bei bewegtem Schüttgut)
→ Empfindlichkeit verringern (Bedientaste ▼):
→ ▼
→ Empfindlichkeit erhöhen (Bedientaste ▲):
→ ▲
Der eingestellte Wert wird gespeichert, sobald die Funktion gewechselt wird. Der Wert kann
jederzeit durch das Auswählen der entsprechenden Programmierfunktion wieder angezeigt und
gegebenenfalls verändert werden.
Nach Abschluss der Parametrierung (nach Anpassung der Mikrowellenschranke an das jewei-
lige Schüttgut) den Kodierschalter wieder in die Stellung "0" bringen, der FDR56 ist nun betriebs-
bereit.
• Durch das Umschalten des Kodierschalters auf eine Stellung ungleich "0" (Funktionsauswahl)
wird der FTR20 in den Parametriermodus versetzt. Die Schüttgutbewegungsdetektion
arbeitet im Hintergrund weiter, geänderte Einstellungen werden direkt berücksichtigt.
• Beim Stromausgang hat die gelbe Leuchtdiode (Schaltausgang) keine Funktion und bleibt
aus.
Anzeige
Die Signalstärke wie auch die Funktionswerte (in der Funktionsauswahl) werden vor Ort durch eine
Bargraphanzeige dargestellt. Des Weiteren wird durch eine grüne LED die Betriebsbereitschaft des
Geräts (Versorgungsspannung liegt an) und durch eine gelbe LED der Zustand des Schaltausgangs
(Funktion 6 = Standardeinstellung, LED aus: Relais in Ruhelage, Solid-State-Relais hochohmig)
angezeigt.
→ ▼ ...
→ ▲ ...
1
2
3
0000000354
