Signalanschluss
6.4.9 SENT
DSUB-15 Buchsen: IN 1..4 für Eingänge 1..4 und IN 5..8 für Eingänge 5..8.
Pin
Belegung Buchse IN 1..4
1
imc interne Nutzung, Service. Darf nicht benutzt werden.
2
V Supply (5 V) Eingang 1
3
SIG Signal Eingang 2
4
GND Masse Eingang 2
5
V Supply (5 V) Eingang 3
6
SIG Signal Eingang 4
7
GND Masse Eingang 4
8
Nicht benutzt
9
SIG Signal Eingang 1
10
GND Masse Eingang 1
11
V Supply (5 V) Eingang 2
12
SIG Signal Eingang 3
13
GND Masse Eingang 3
14
V Supply (5 V) Eingang 4
15
Nicht benutzt

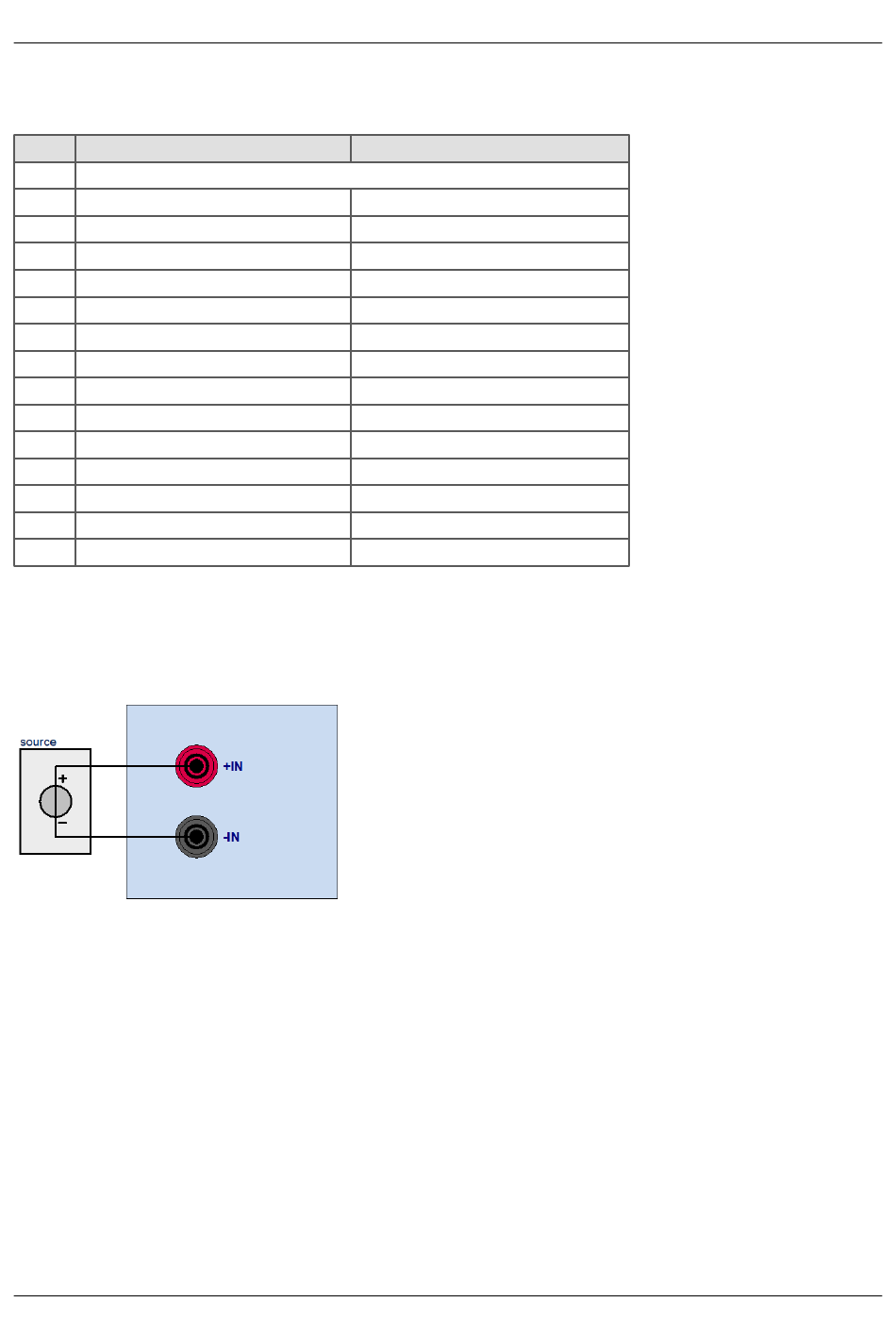

6.4.10 HISO-HV-4
© 2022 imc Test & Measurement GmbH
Belegung Buchse IN 5..8
V Supply (5 V) Eingang 5
SIG Signal Eingang 6
GND Masse Eingang 6
V Supply (5 V) Eingang 7
SIG Signal Eingang 8
GND Masse Eingang 8
Nicht benutzt
SIG Signal Eingang 5
GND Masse Eingang 5
V Supply (5 V) Eingang 6
SIG Signal Eingang 7
GND Masse Eingang 7
V Supply (5 V) Eingang 8
Nicht benutzt
imc CANSAS - Module und Software - Erste Schritte, Edition 13 - 20.10.2022
Kapitel 6
Seite 60
