Verbindungsmechanismus CANSASfit (CANFT) Module
Neben der maximalen Modulanzahl eines Blocks (8 Module), die sich durch die Terminierung ergibt ist die

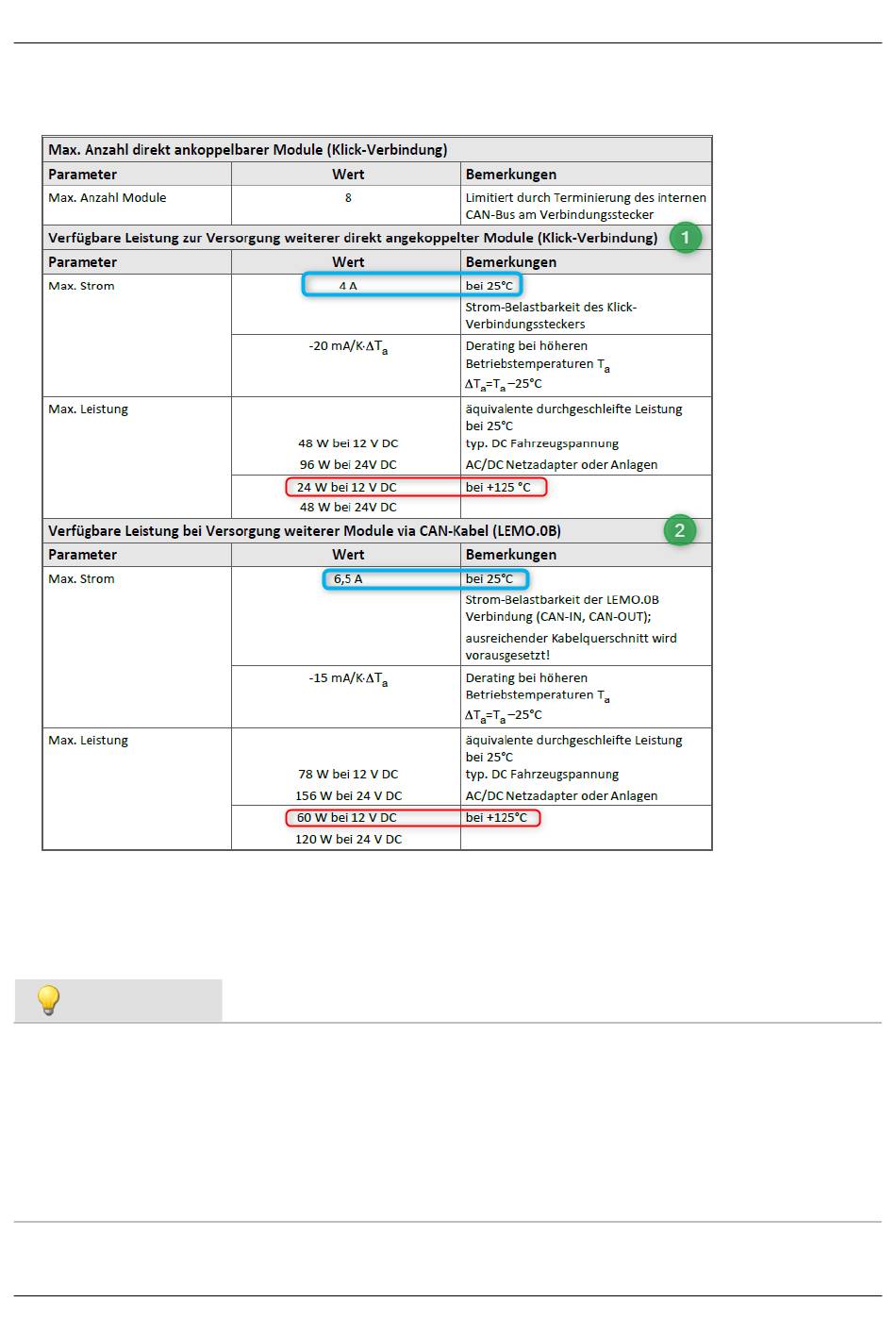

maximale Stromstärke zu beachten, die durch das erste Modul fließen darf. In den technischen Datenblättern
der Module finden Sie dazu folgende Tabellen:
1. Der interne Versorgungsstrang für den Modulblock darf mit maximal 4 A belastet werden.
2. Die beiden CAN/POWER Buchsen (LEMO.0B.305) eines CANSASfit Moduls sind parallel geschaltet und wie
ein Y-Kabel bezüglich Versorgung (Power) sowie CAN-Bus zu betrachten. Diese Leitung darf mit maximal
6.5 A belastet werden.
Beispiel
Angaben in Klammern (typisch/maximal). Ein Modulblock aus 6x UTI-6-SUP (2,2 W / 7 W), 1x ENC-6
(1,5 W / 3,5 W) und 1x T-10 (1 W / 1,3 W). Betriebstemperatur innen = 125 °C
Max.Strom pro Block = 4 A - (0,02 A/K*(125-25) K= 4 A-2 A= 2 A
Maximale Gesamtleistung= 6x7 W+ 3,5 W+1,3 W = 46,8 W
AC/DC Netzteil 24 V
KFZ Batterie 12 V
© 2022 imc Test & Measurement GmbH
Stromstärke = 46,8 / 24 V = 1,9 A
Stromstärke =46,8 / 12 V = 3,9 A
imc CANSAS - Module und Software - Erste Schritte, Edition 13 - 20.10.2022
Kapitel 5
< 2 A-> OK
> 2 A -> Nicht OK
Seite 25
