Verbindungsmechanismus CANSASfit (CANFT) Module
5.5.1 Stromversorgungsmöglichkeiten für CANFT
1. Individuelle Versorgung
·
DC 7 V bis 50 V über LEMO.0B.305 (CAN/POWER, galvanisch isolierter Versorgungseingang)
·
Ein- und Ausschalten durch Anklemmen der Versorgung.

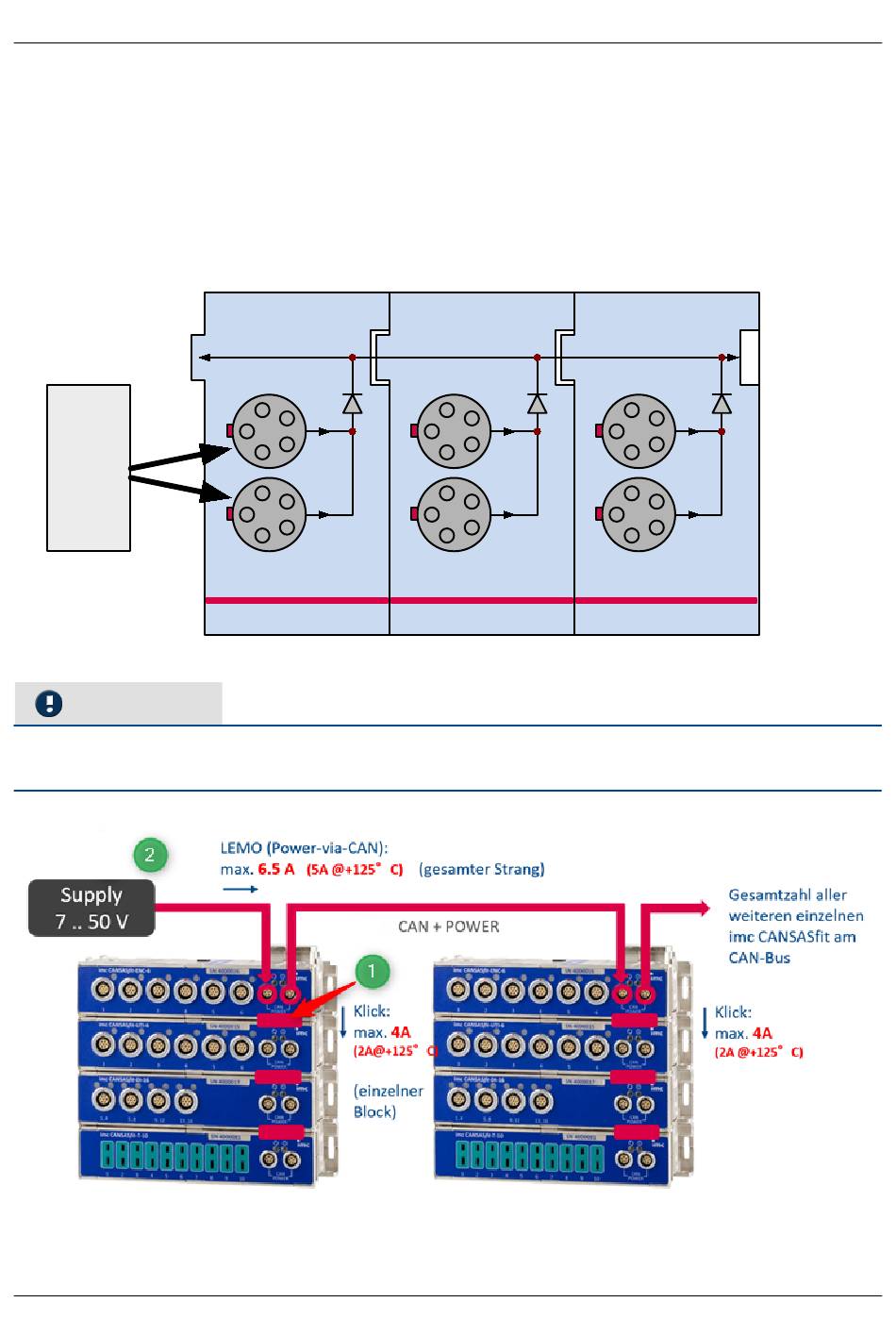

2. Gemeinsame Versorgung eines Blocks von zusammengesteckten Modulen
Die beiden CAN/POWER Buchsen (LEMO.0B.305) eines CANSASfit Moduls sind parallel geschaltet und wie ein
Y-Kabel bezüglich Versorgung (Power) sowie CAN-Bus zu betrachten.
POWER
SUPPLY
UNIT
Hinweis
Die Versorgung kann nur an einer CAN/POWER Buchse des Moduls abgenommen werden, welches auch über
eine CAN/POWER Buchse versorgt wird (Dioden Entkopplung).
© 2022 imc Test & Measurement GmbH
im c CANSASfit
POWER
Versorgung
verfügbare Leistung, siehe folgendes Beispiel
im c CANSASfit
imc CANSAS - Module und Software - Erste Schritte, Edition 13 - 20.10.2022
im c CANSASfit
Kapitel 5
Seite 24
