19" Baugruppenträger
IHR-RACK
Der 19" Baugruppenträger (CAN/IHR-RACK, Artikel Nr. 10500452) stellt eine Backplane mit hochstromfähigen
"Push-In" Schneidklemmen für bis zu sieben IHR Einschubmodulen zur Verfügung. Die Versorgung der
Messtechnik selbst (Rack und Module) ist einheitlich 9-32 V DC ausgelegt und erfolgt ausschließlich über die
Klemmen an Slot 1.
Legende: A: Strom Anschlüsse
Slot 1
Anschlussbelegung der Federkraftklemmen
Klemme
1
-SUPPLY
2
+SUPPLY
3
-SUPPLY
4
+SUPPLY
5..9
10
11
12
13..14
15
16
17
© 2022 imc Test & Measurement GmbH

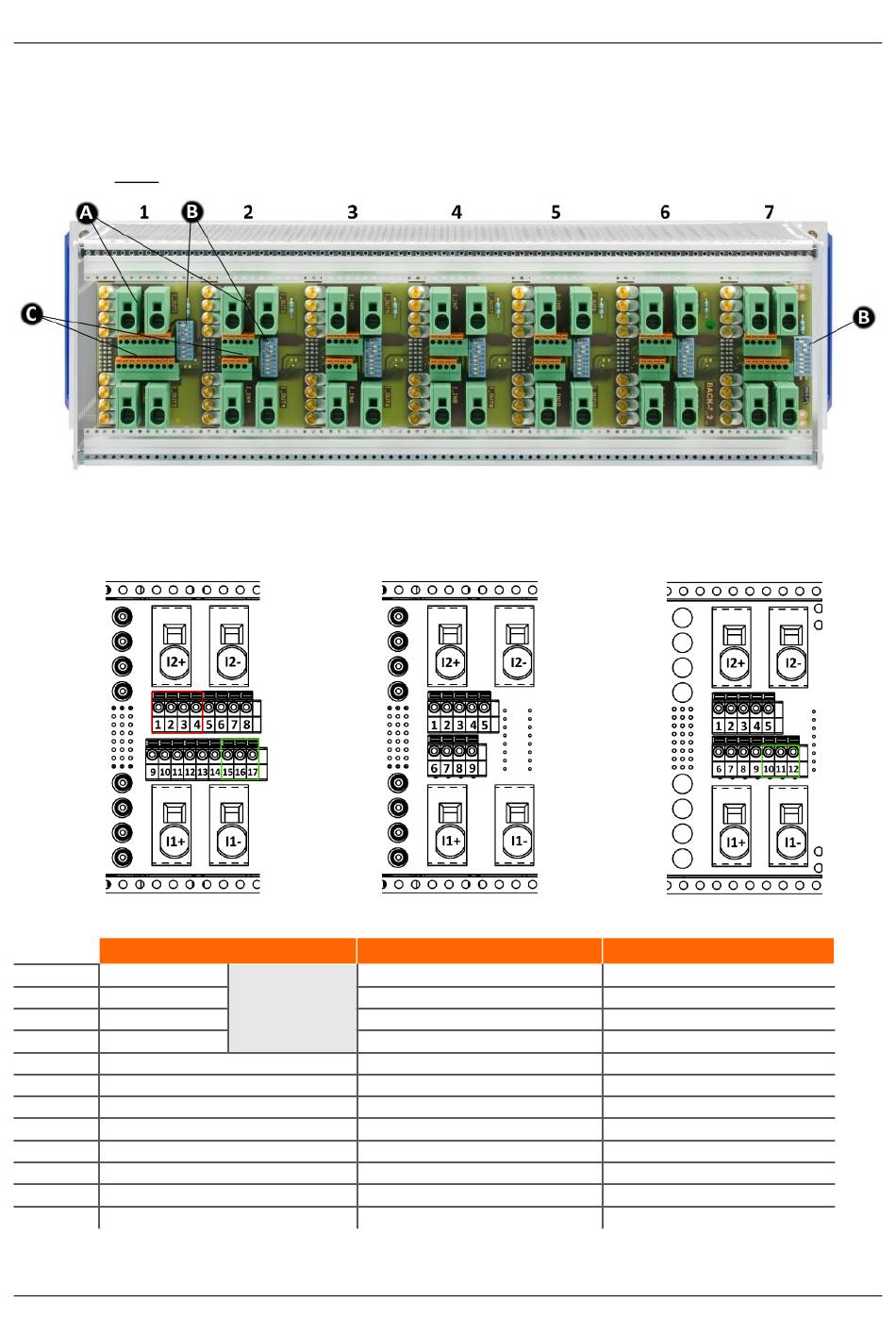

Ansicht von hinten mit Steckplatznummerierung 1 bis 7
B: DIP Schalter
Slot 1
Versorgung
IHR-RACK inkl.
IHR Module
nur über Slot 1
–––
–––
–––
–––
–––
CAN H
CAN L
CAN GND
C: Federkraftklemmen, für CAN und Versorgung
Slot 2 bis 6
Slot 2..6
–––
–––
–––
–––
–––
imc CANSAS - Module und Software - Erste Schritte, Edition 13 - 20.10.2022
Kapitel 6
Slot 7
Slot 7
–––
–––
–––
–––
–––
CAN H
CAN L
CAN GND
