Verbindungsmechanismus CANSASfit (CANFT) Module

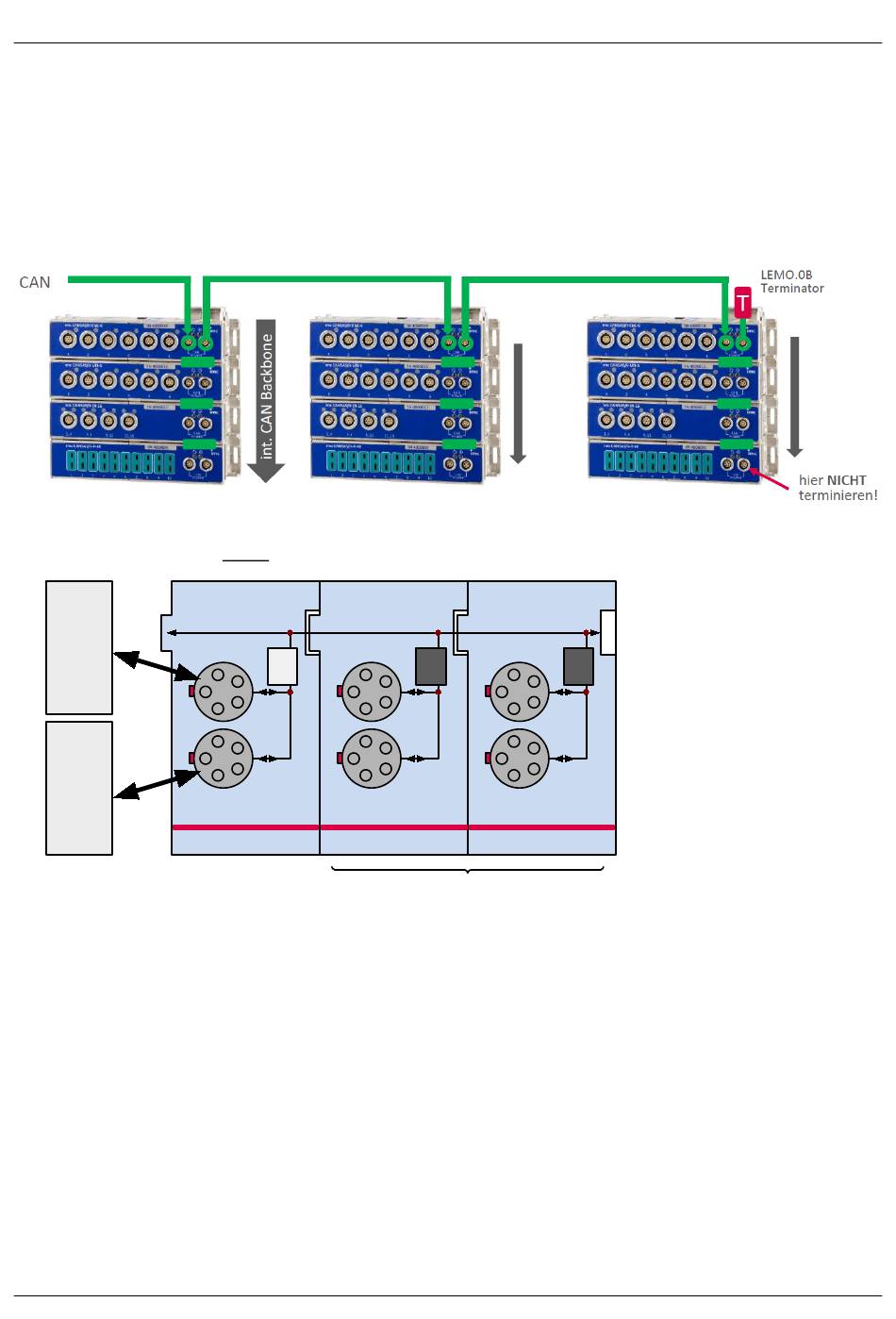

5.5.2 CAN Terminierung mit CANFT
Die Module in einem CANSASfit Block sind via Klickverbinder verbunden:
·
Die Module sind elektrisch entkoppelt und intern terminiert
·
Die Module sind ausgelegt für Blöcke von max. 8 Modulen
·
Das Ende eines Blocks darf NIE extern terminiert werden!
·
Bei Zusammenschaltung mehrerer Blöcke erfolgt die Terminierung am Busende, d.h. beim ersten Modul
des letzten Blocks.
Der CAN-Bus ist nur am linken Modul (Seite mit USB-Servicebuchse) aktiv, siehe folgendes Bild.
CAN-Bus
CAN-Bus
© 2022 imc Test & Measurement GmbH
im c CANSASfit
im c CANSASfit
CAN-Bus
CAN-
Interface
im c CANSAS
fit
CAN-
CAN-
Interface
Interface
passive CAN-Interface
imc CANSAS - Module und Software - Erste Schritte, Edition 13 - 20.10.2022
Kapitel 5
Seite 26
