Verbindungsmechanismus CANSASflex (CANFX)
Kapitel 5
5.6.1 Stromversorgungsmöglichkeiten für CANFX
Power via CAN

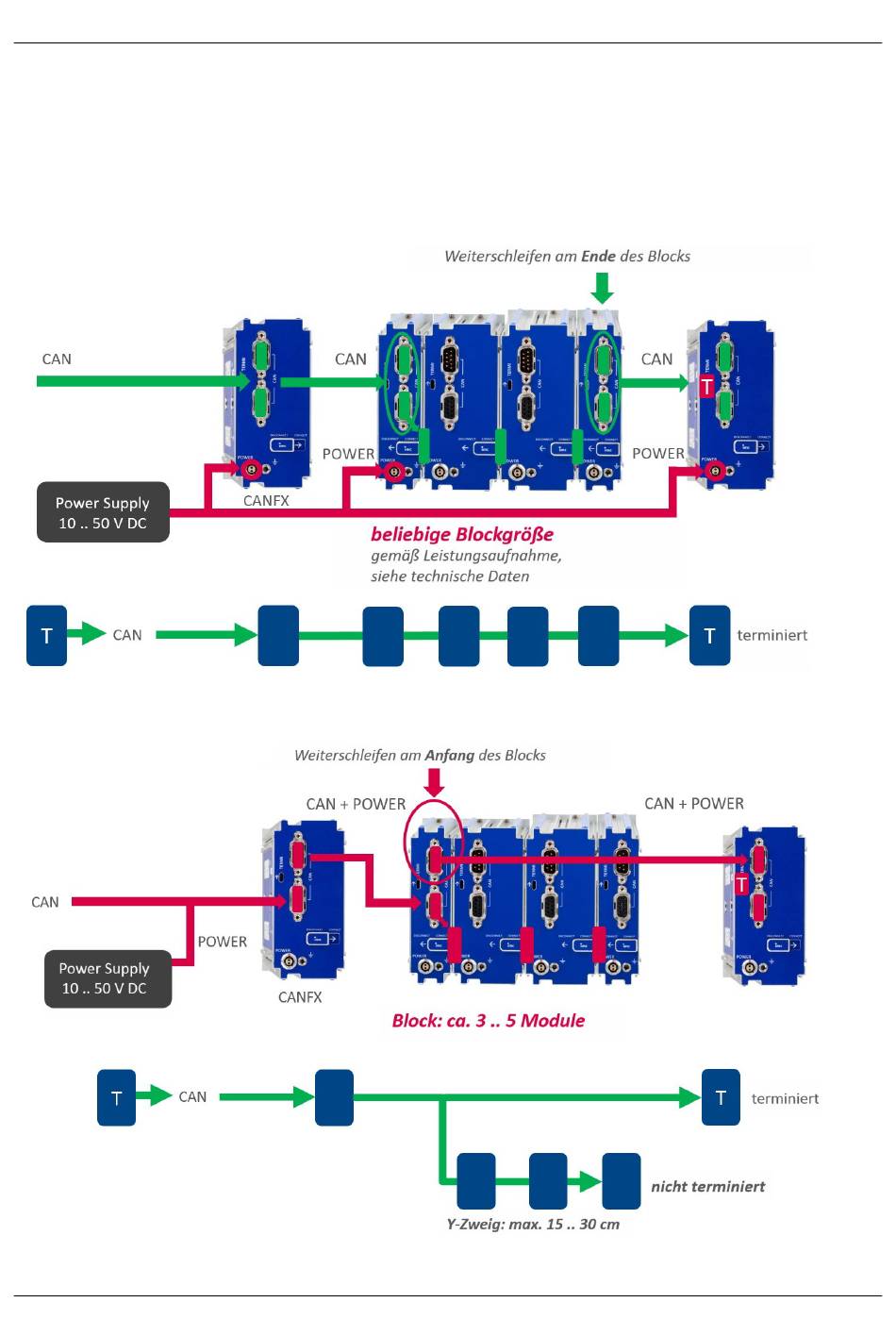

Die folgenden Darstellungen: A) und B) zeigen Anschlussmöglichkeiten, abhängig von der Verwendung von
Power via CAN. Wenn Ihr Gerät über die Power via CAN Funktionalität verfügt, ist der DSUB Anschluss auf Ihrem
Gerät mit dem Zusatz
"Power via
CAN" gekennzeichnet.
A) Keine Nutzung von Power via CAN: keine Stichleitung, keine Blocklimitierung
B) Nutzung von Power via CAN: max. Länge von Stichleitungen (Y-Zweig), gemäß CiA®
© 2022 imc Test & Measurement GmbH
imc CANSAS - Module und Software - Erste Schritte, Edition 13 - 20.10.2022
Seite 29
