Stromversorgung
6.2.3 µ-CANSAS
Die imc µ-CANSAS Module werden über die CAN-Bus-Anschlüsse (+CAN_SUPPLY / -SUPPLY; Pinbelegung siehe
Bild im vorherigen Abschnitt) versorgt. Der zulässige Versorgungsspannungsbereich der imc µ-CANSAS Module
liegt bei 9 V bis 50 V DC.
Hinweise
·
Beachten Sie, dass durch die CAN-Bus Versorgungsleitungen der Gesamtstrom aller angeschlossenen Geräte
fließt. Bei Verwendung eines handelsüblichen 6-poligen Kabels muss zudem der Spannungsabfall an den
Zuleitungen berücksichtigt werden, da diese relativ hochohmig sind (die Eingangsspannung, gemessen am
Modul, darf nicht kleiner als 9 Volt sein!). Wählen Sie zur Vermeidung der Probleme eine höhere
Versorgungsspannung, z.B. 24 V.
·
Beachten Sie beim dimensionieren der Stromversorgung, dass der Einschaltstrom höher als der Dauerstrom
ist. Beachten Sie auch die oben aufgeführten Hinweise zur CAN-Bus Verdrahtung.
·
Die CAN-Bus Anschlüsse von imc Geräten sind nicht für die Versorgung von imc µ-CANSAS Modulen
spezifiziert, können aber unter bestimmten Bedingungen von imc dafür umgebaut werden. Bitte wenden Sie
sich bei Interesse an den
6.2.4 CANFT
Die imc CANSASfit Module werden über die CAN-Bus-Anschlüsse (+POWER / -POWER; Pinbelegung
vorherigen Abschnitt
bei 7 V bis 50 V DC.
Hinweise
·
Beachten Sie, dass durch die CAN-Bus Versorgungsleitungen der Gesamtstrom aller angeschlossenen Geräte
fließt. Bei Verwendung eines handelsüblichen Kabels muss zudem der Spannungsabfall an den Zuleitungen
berücksichtigt werden, da diese relativ hochohmig sind (die Eingangsspannung, gemessen am Modul, darf
nicht kleiner als 7 Volt sein!). Wählen Sie zur Vermeidung der Probleme eine höhere Versorgungsspannung,
z.B. 24 V.
·
Beachten Sie beim dimensionieren der Stromversorgung, dass der Einschaltstrom höher als der Dauerstrom
ist. Beachten Sie auch die oben aufgeführten Hinweise zur CAN-Bus Verdrahtung.
6.2.5 CANFX

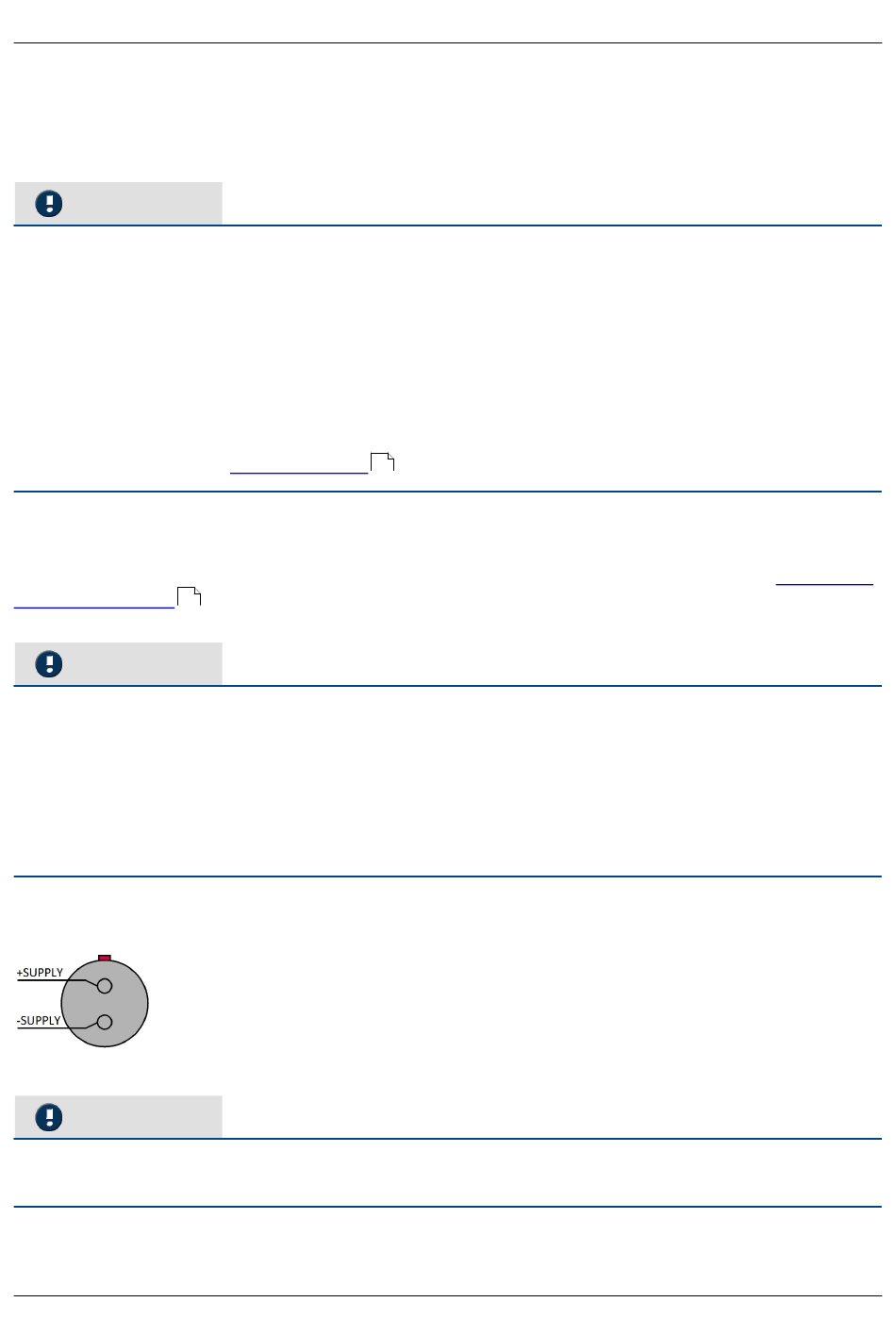

Auf der Seite des Pluspols befindet sich ein roter Punkt.
Hinweis
Alternativ besteht die Möglichkeit das imc CANSASflex Modul über den CAN Anschluss (DSUB-9) oder auch
über ein benachbartes Modul (Klick-Verbindung) zu versorgen.
© 2022 imc Test & Measurement GmbH
imc Kundendienst
) versorgt. Der zulässige Versorgungsspannungsbereich der imc CANSASfit Module liegt
35
Die imc CANSASflex Module können mit einer DC-Versorgungsspannung über eine
2-polige LEMO.EGE.0B kompatible Buchse (multikodiert 2 Nuten) versorgt
werden. Es gilt der folgende zulässige Versorgungsspannungsbereich: 10 V bis
50 V.
.
6
imc CANSAS - Module und Software - Erste Schritte, Edition 13 - 20.10.2022
Kapitel 6
siehe Bild im
Seite 38
