Stromversorgung

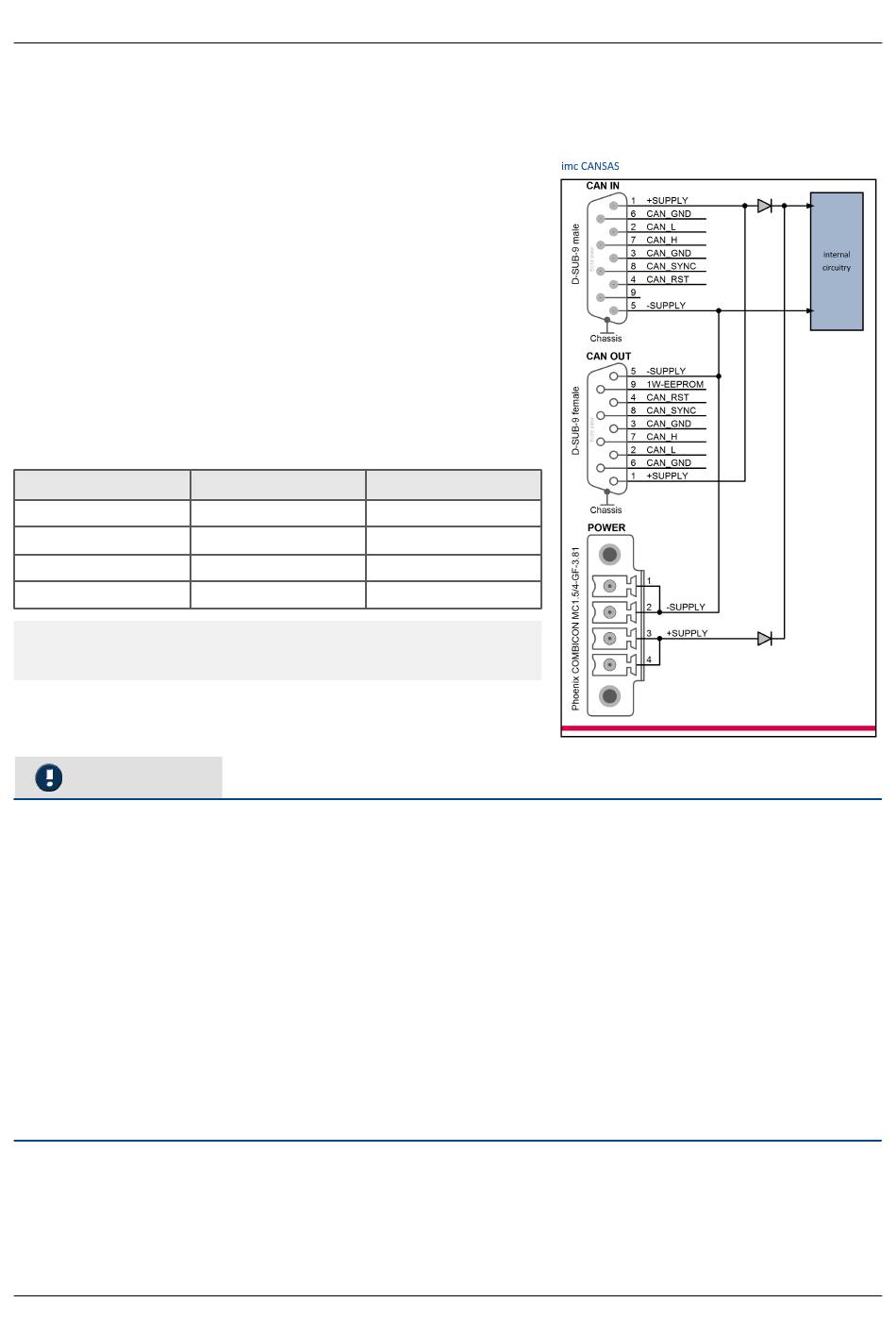

6.2 Stromversorgung
6.2.1 CANSAS
Sie haben zwei Möglichkeiten, imc CANSAS-Module zu versorgen:
·
Über die grüne Phönix-Buchse mit der Beschriftung "POWER"
oder
·
Über die CAN-Bus-Anschlüsse (+SUPPLY / -SUPPLY).
Die CAN-Bus-Anschlüsse haben den Vorteil, dass die
Versorgungsspannung durch einen CAN-Anschluss in das Modul
gelangt und am anderen CAN-Anschluss wieder herausgeführt wird.
Dadurch ist es möglich, mehrere Module hintereinander mit einer
Versorgungsspannung zu betreiben.
Phoenix - Klemme
Pin
(Ansicht von vorne)
1 (links)
2
3
4 (rechts)
* für alle Modelle ab 2010, zuvor 9 V bis 32 V. Beachten Sie auch das Typenschild und das
Datenblatt des Moduls.
Hinweise
·
Beachten Sie, dass durch die CAN-Bus Versorgungsleitungen der Gesamtstrom aller angeschlossenen Geräte
fließt. Da DSUB Stecker üblicherweise für 1 A Nennstrom pro Pin spezifiziert sind, sollten maximal 3 imc
CANSAS Module über den CAN-Bus Anschluss versorgt werden (bei 12 V Versorgungsspannung und ca. 4 W
Leistungsaufnahme pro Modul fließt bei drei Modulen 1 A). Bei Verwendung eines handelsüblichen 9-poligen
DSUB-Kabels muss zudem der Spannungsabfall an den Zuleitungen berücksichtigt werden, da diese relativ
hochohmig sind (die Eingangsspannung, gemessen am Modul, darf nicht kleiner als 9 V sein!). Wählen Sie zur
Vermeidung der Probleme eine höhere Versorgungsspannung, z.B. 24 V.
·
Beachten Sie beim dimensionieren der Stromversorgung, dass der Einschaltstrom höher als der Dauerstrom
ist. Beachten Sie auch die oben aufgeführten Hinweise zur CAN-Bus-Verdrahtung.
·
Die CAN-Bus Anschlüsse von imc Geräten sind standardmäßig nicht für die Versorgung von imc CANSAS
Modulen spezifiziert. Bei der Bestellung eines Gerätes kann das CAN Interface umgebaut werden, so dass
Module versorgt werden können.
© 2022 imc Test & Measurement GmbH
Name
Bemerkung
-SUPPLY
-SUPPLY
+SUPPLY
10 V bis 50 VDC*
+SUPPLY
10 V bis 50 VDC*
imc CANSAS - Module und Software - Erste Schritte, Edition 13 - 20.10.2022
0 V
0 V
