Signalanschluss

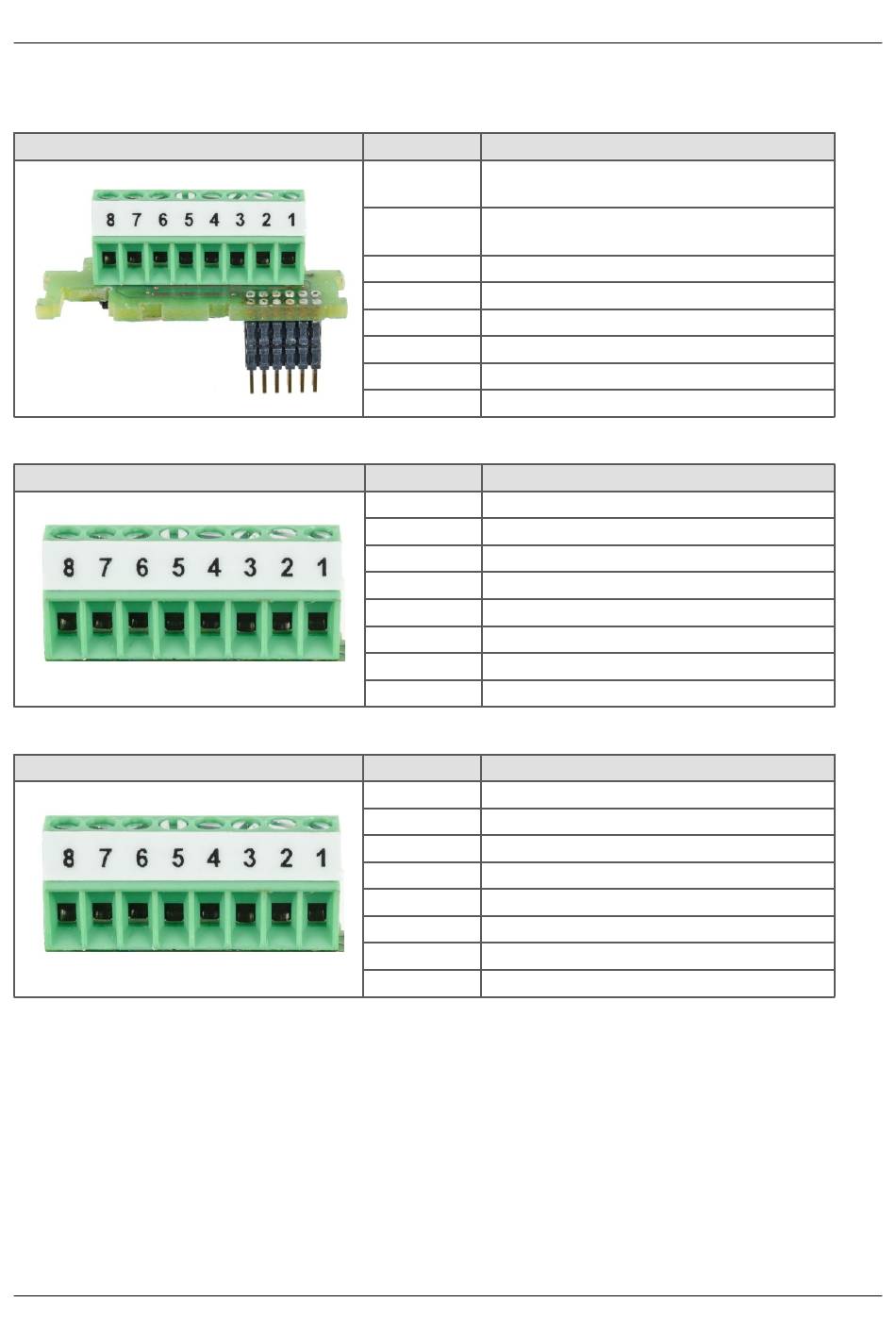

6.4.5.5 µ-CANSAS Phoenix-Klemmleiste
Anschlussbelegung der Phoenix-Klemmleiste für imc µ-CANSAS-V1-AS
Phoenix MPT0,5/8
8-polig Phoenix-Klemmleiste
Anschlussbelegung der Phoenix-Klemmleiste für imc µ-CANSAS-B1-AS
Phoenix MPT0,5/8
8-polig Phoenix-Klemmleiste
Anschlussbelegung der Phoenix-Klemmleiste für imc µ-CANSAS-T1-AS
Phoenix MPT0,5/8
8-polig Phoenix-Klemmleiste
6.4.5.5.1 Anschlussanleitung
Innerhalb eines imc µ-CANSAS Moduls gibt es eine Phoenix-Klemmleiste (Typ MPT0,5/8) für den Signalanschluss.
Diese Klemmleiste befindet sich auf einem von der Frontplatte abnehmbaren Anschlussterminal. Die
Kabeldurchführung ist eine UNI EMV-Kabelverschraubung Typ UNI ENTSTÖR DICHT der Firma Pflitsch. Bitte
beachten Sie beim Durchführen des Kabels die Hinweise des Herstellers. Im Folgenden wird schrittweise erklärt,
wie Sie zu dem Anschlussterminal gelangen und was beim Anschluss zu beachten ist.
© 2022 imc Test & Measurement GmbH
Pin
8
7
6
5
4
3
2
1
Pin
8
7
6
5
4
3
2
1
Pin
8
7
6
5
4
3
2
1
imc CANSAS - Module und Software - Erste Schritte, Edition 13 - 20.10.2022
Signal
+IN_60 V mit Teiler
(MB: 2 V bis 60 V)
+IN_1V ohne Teiler
(MB: 0,1 V bis 1 V)
-IN_COM
reserviert
-SUPPLY
+SUPPLY
reserviert
reserviert
Signal
reserviert
+IN
-IN_COM
HB
-SUPPLY
+SUPPLY
-Sense
+Sense
Signal
reserviert
+IN
-IN_COM
reserviert
reserviert
reserviert
reserviert
reserviert
Kapitel 6
Seite 54
