Siemens SIMATIC NET S7-1200 Betriebsanleitung Seite 16

Anwendung und Eigenschaften
1.5 Konfigurationsbeispiele
● Querkommunikation
Gleichartige Stationen, bspw. vom Typ S7-1200 mit CP 1243-1, können miteinander
kommunizieren, indem die Telegramme über den Telecontrol-Server geleitet werden.
Telecontrol mit redundant aufgebauter Zentrale (TCSB)
Die folgende Abbildung zeigt eine mögliche Konfiguration mit S7-Stationen, die mit einer
redundant aufgebauten Zentrale (TCSB) kommunizieren.

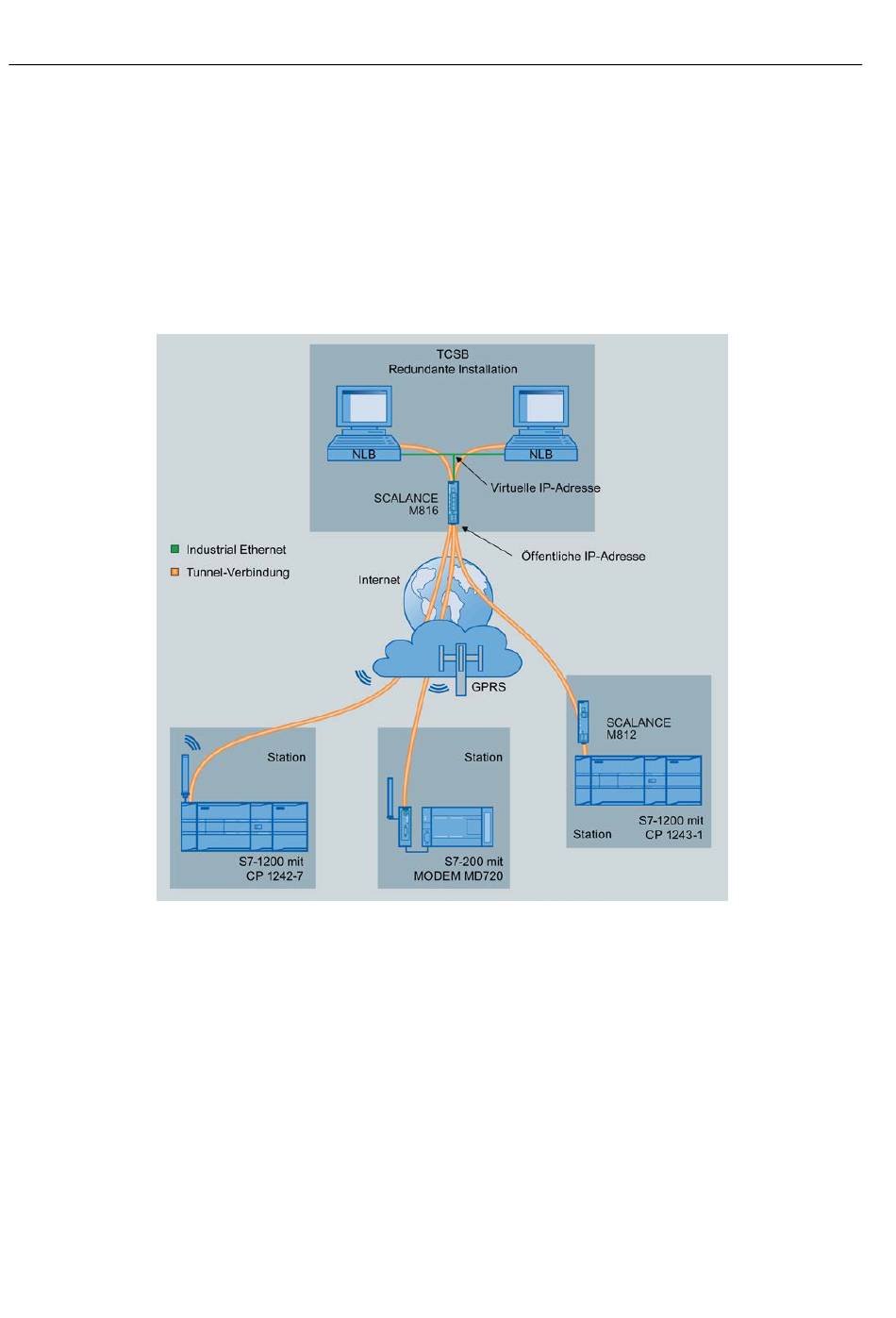

Bild 1-2
16
Kommunikation von S7-Stationen mit redundant aufgebauter Zentrale
Betriebsanleitung, 07/2014, C79000-G8900-C365-01
CP 1243-1
