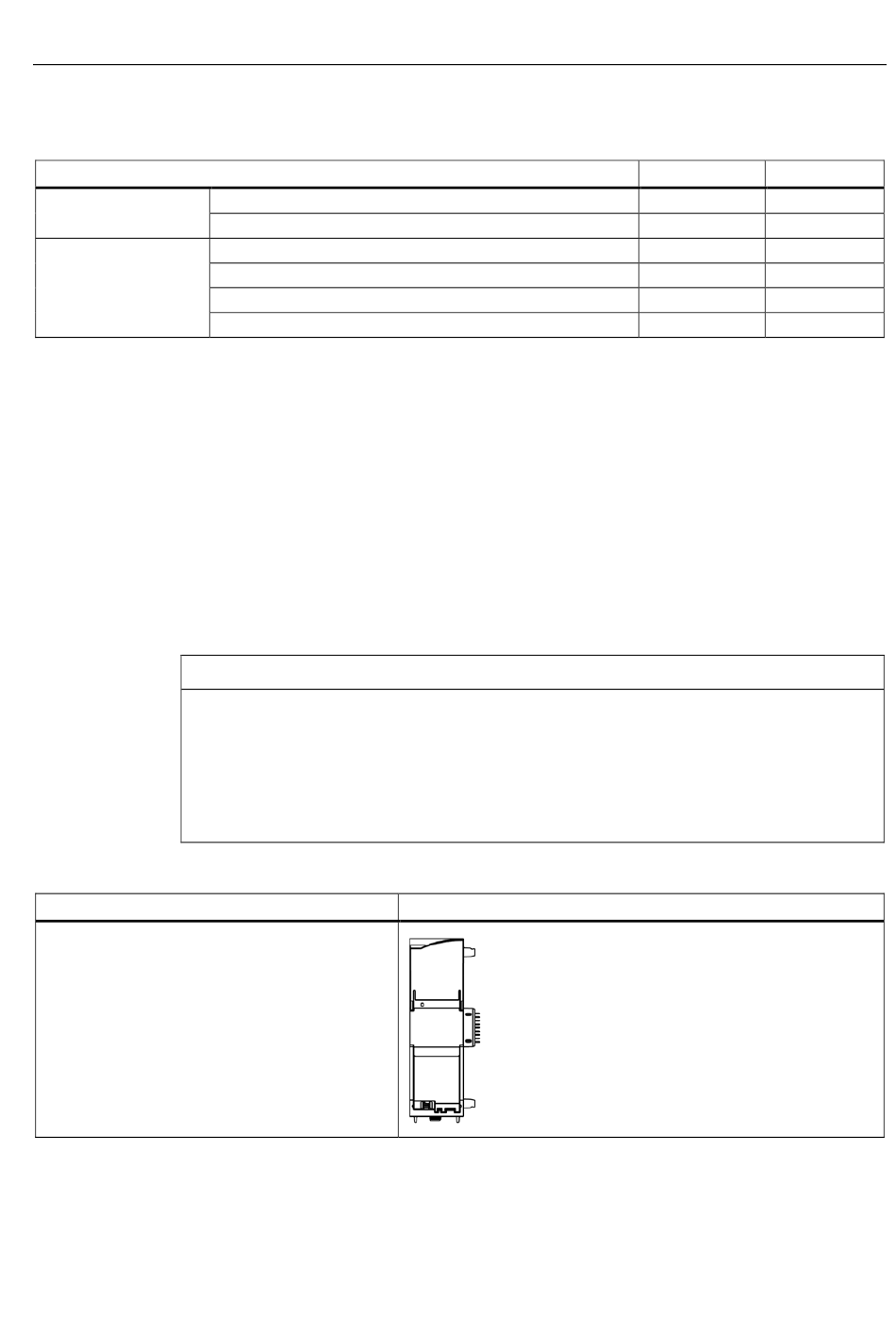

Tabelle 4- 1 Abmessungen für die Montage (mm)
S7-1200-Geräte
CPU (Beispiele)
Kommunikations-
Schnittstellen
(Beispiele)
* Breite B: Maß zwischen Gehäusekante und Mitte der Bohrung der Hutschienenklemme
Die detaillierten Maße der Baugruppe finden Sie im Kapitel Maßzeichnungen (Seite 79).
Hutschienenklemmen, Schalttafeleinbau
Alle CPUs, SMs, CMs und CPs können auf der DIN-Hutschiene (35 mm) im Schaltschrank
montiert werden. Verwenden Sie die herausziehbaren Hutschienenklemmen für die
Befestigung des Geräts auf der Hutschiene. Diese Klemmen rasten auch in
herausgezogener Position ein, um den Einbau des Geräts in einer Schalttafel zu
ermöglichen. Das Innenmaß der Bohrung der Hutschienenklemmen beträgt 4,3 mm.
Einbaulage
ACHTUNG
Einbaulage
Die Montage muss so erfolgen, dass die oberen und unteren Lüftungsschlitze der
Baugruppe nicht verdeckt werden und eine gute Durchlüftung möglich ist. Ober- und
unterhalb des Geräts muss ein Freiraum von 25 mm für die Luftzirkulation als Schutz vor
Überhitzung eingehalten werden.
Beachten Sie die zulässigen Temperaturbereiche in Abhängigkeit der Einbaulage.
Einbaulage / zulässiger Temperaturbereich
Waagerechter Aufbau des Baugruppenträgers:
-20 °C bis +70 °C
CP 1243-1
Betriebsanleitung, 07/2014, C79000-G8900-C365-01
CPU 1211C, CPU 1212C
CPU 1214C
CM 1241 RS232 und CM 1241 RS485
CM 1243-5, CM 1242-5 (PROFIBUS-Master / Slave)
CP 1242-7
CP 1243-1
4.2 Montieren, anschließen und in Betrieb nehmen
Einbaulage
Montage, Anschluss, Inbetriebnahme
Breite A Breite B *
90 mm 45 mm
110 mm 55 mm
30 mm 15 mm
30 mm 15 mm
30 mm 15 mm
30 mm 15 mm
