1.5 Konfigurationsbeispiele
Telecontrol mit einfach aufgebauter Zentrale (TCSB)

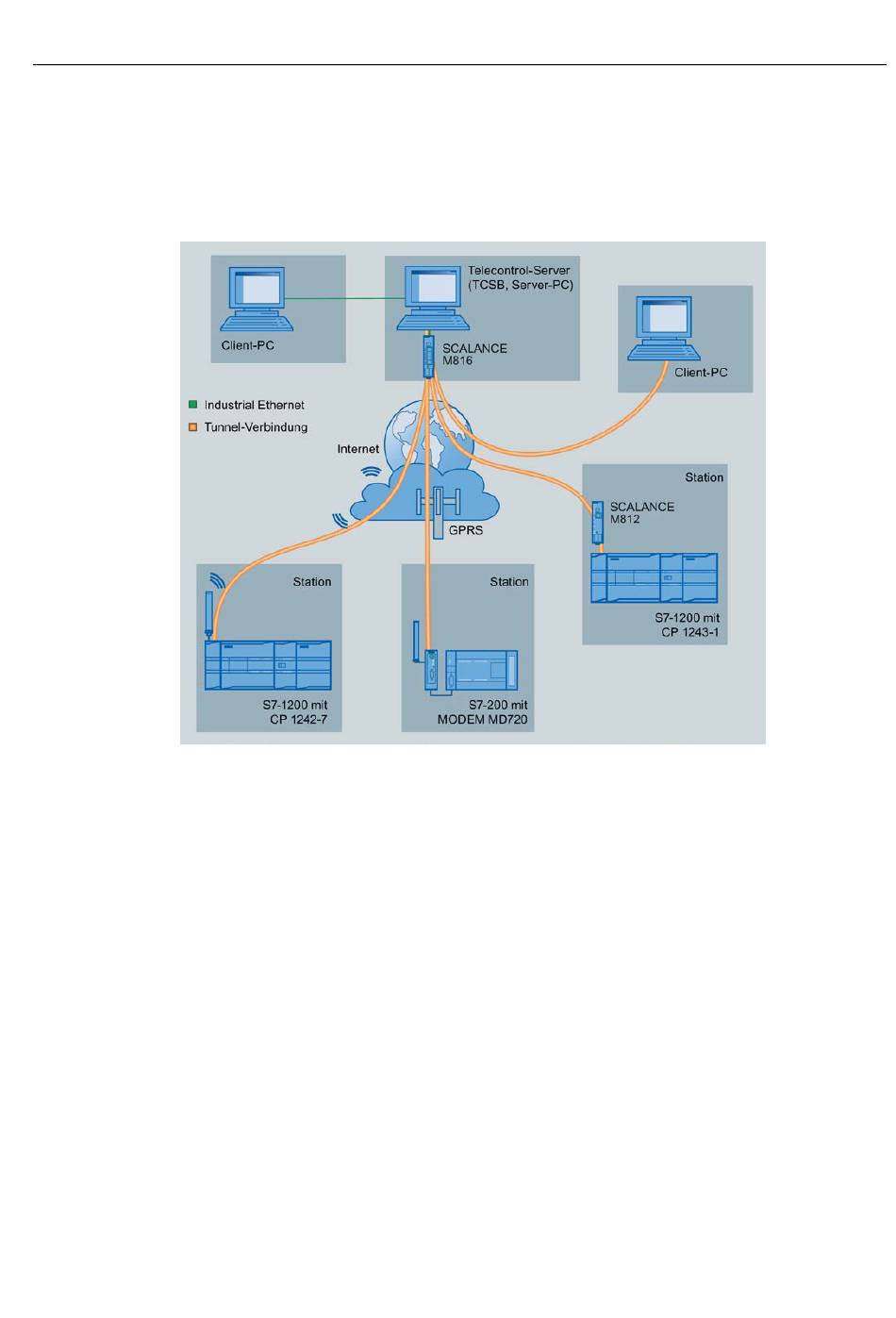

Bild 1-1
Bei den Telecontrol-Anwendungen des abgebildeten Beispiels kommunizieren SIMATIC S7-
Stationen mit einem einfach aufgebauten Telecontrol-Server (TCSB) in der Zentrale.
● Telecontrol-Kommunikation zwischen Stationen und Zentrale
CP 1243-1
Betriebsanleitung, 07/2014, C79000-G8900-C365-01
Kommunikation von S7-Stationen mit einer Zentrale (TCSB)
Die Kommunikation läuft über folgende Wege und Kommunikationsbaugruppen:
– Kommunikation über das Internet: S7-1200 mit CP 1243-1
– Kommunikation über das GSM-Netz und das Internet: S7-1200 mit CP 1242-7 bzw.
S7-200 mit MODEM MD720
Der Aufbau von Tunnel-Verbindungen mit Verschlüsselung wird automatisch durch das
von den verschiedenen Kommunikationsbaugruppen verwendete Telecontrol-Protokoll
veranlasst.
Das Anlegen von VPN-Verbindungen zwischen CP 1243-1 und Telecontrol-Server ist
optional.
Der Telecontrol-Server überwacht die Verbindungen, die von den entfernten Stationen
aufgebaut wurden.
