Technische Daten
7.2 Belegung der Ethernet-Schnittstelle
Technische Daten
Bauform, Maße und Gewicht
Baugruppenformat
Schutzart
Gewicht
Abmessungen (B x H x T)
Montagemöglichkeiten
Produktfunktionen **
* Zu Details siehe Katalog IK PI, Verkabelungstechnik
** Weitere Eigenschaften und Leistungsdaten finden Sie im Kapitel Anwendung und
Eigenschaften (Seite 9).
7.2 Belegung der Ethernet-Schnittstelle
Belegung der Ethernet-Schnittstelle
Die folgende Tabelle zeigt die Anschlussbelegung der Ethernet-Schnittstelle. Die Belegung
entspricht dem Ethernet-Standard 802.3-2005 in der Ausführung 100BASE-TX.

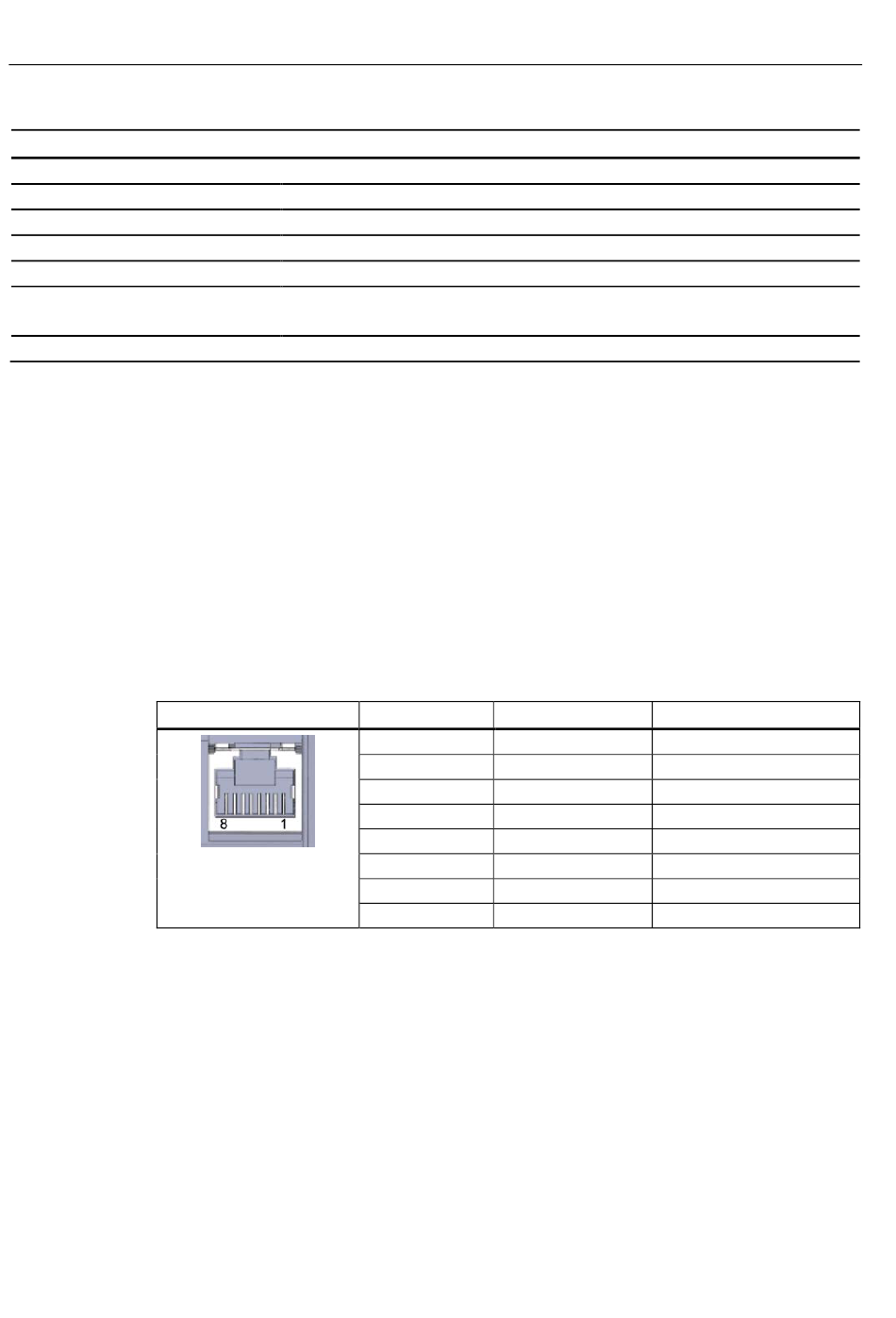

Tabelle 7- 2 Anschlussbelegung Ethernet-Schnittstelle
Ansicht der RJ45-Buchse
74
Kompaktbaugruppe S7-1200, einfach breit
IP20
122 g
30 x 110 x 75 mm
Standard-Hutschiene
Schalttafel
Pin
1
2
3
4
5
6
7
8
Signalname Belegung
TD Transmit Data +
TD_N Transmit Data -
RD Receive Data +
GND Ground
GND Ground
RD_N Receive Data -
GND Ground
GND Ground
Betriebsanleitung, 07/2014, C79000-G8900-C365-01
CP 1243-1
