Ablauf der Analogwertbearbeitung
1. Lesen der Daten aus dem Eingangsbereich der CPU
2. Analogwert-Vorverarbeitung (Teil 1)
3. Schwellenwertberechnung (falls Schwellenwert-Trigger projektiert ist)
4. Analogwert-Vorverarbeitung (Teil 2)
5. Speicherung des Werts im Sendepuffer
5.11.6.3 Analogwert-Vorverarbeitung
Abhängig vom Datenpunkttyp werden nachfolgend beschriebene Funktionen der
Analogwert-Vorverarbeitung unterstützt.
Unipolare Übertragung
Bei Aktivierung der unipolaren Übertragung werden negative Werte von Analogeingängen
auf Null korrigiert.
Ausnahme: Der Wert -32768 / 8000
Hardware-Analogeingabebaugruppen wird übertragen. Bei einem Software-Eingang
dagegen werden alle Werte kleiner Null auf Null korrigiert.
Bei aktivierter Mittelwertbildung ist dieser Parameter unwirksam.
Glättungsfaktor
Schnell schwankende Analogwerte können mit Hilfe dieser Funktion geglättet werden.

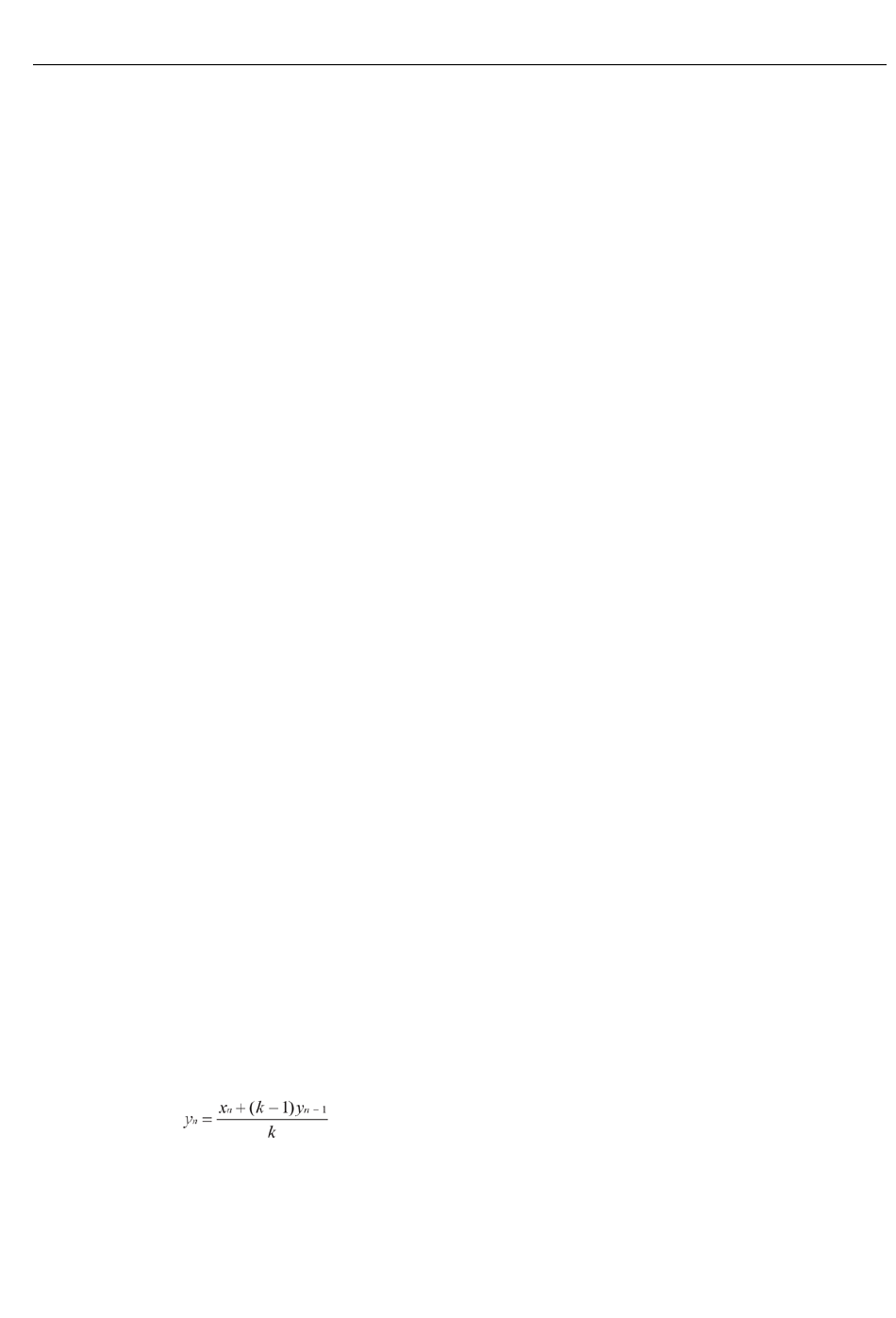

Die Glättungsfaktoren werden wie bei S7-Analogeingabebaugruppen nach folgender Formel
berechnet.
mit
y = geglätteter Wert im aktuellen Zyklus n
n
CP 1243-1
Betriebsanleitung, 07/2014, C79000-G8900-C365-01
Die Bearbeitung läuft in folgenden Schritten ab:
– Mittelwertbildung
- Mittelwertbildung projektiert: Durchführung der Berechnung und weiter mit Punkt 4.
- Keine Mittelwertbildung projektiert: Weiter mit "Unipolare Übertragung".
– Unipolare Übertragung (falls projektiert)
– Fehlerunterdrückungszeit (falls projektiert)
– Glättung (falls projektiert)
– Abgleich mit Messbereichsanfang und Messbereichsende (falls projektiert)
Übertragung des Werts an den Partner, falls Trigger- und Schwellenwert-Bedingungen
erfüllt sind.
5.11 STEP 7-Projektierung einzelner Parameter
als Fehlerkennung für Drahtbruch von Life-Zero-
