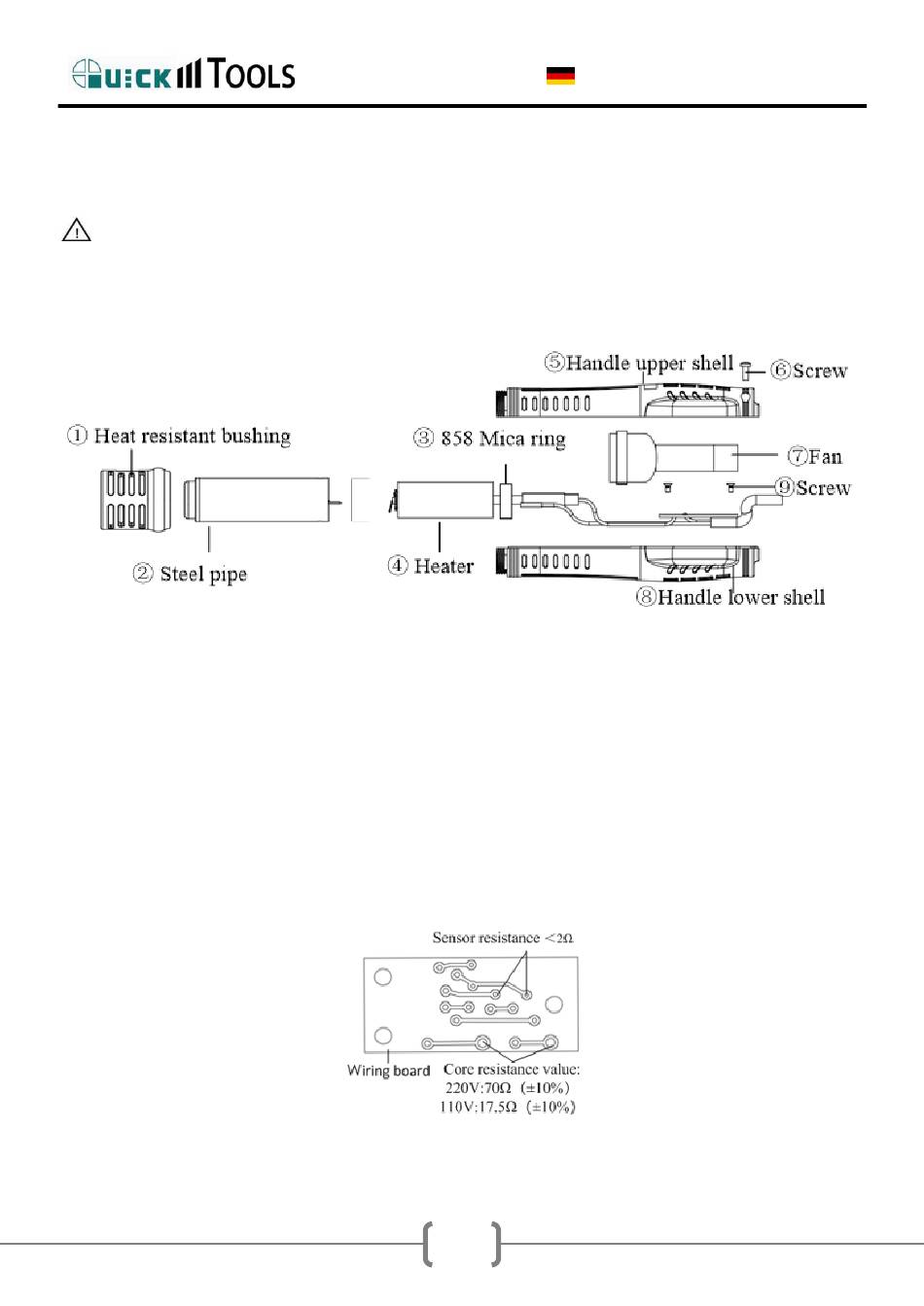

1.9.1 Heizkörper des Heißluftkolbens wechseln
ACHTUNG:
Reparaturen dürfen nur von Fachpersonal oder einer Vertragswerkstatt
ausgeführt werden! Alle Arbeiten müssen spannungslos und bei auf
Raumtemperatur abgekühlten Komponenten erfolgen!
1. 2 Schrauben
2. Hitzeschutz
3. Lüfter
⑦ nach oben heraus nehmen und 3 Schrauben⑨ von der Leiterplatte
lösen.
4. Alle Drähte des Heizkörpers von der Leiterplatte ablöten.
5. Ring
③
6. Heizkörper in das Stahlrohr stecken.
7. Alle Drähte des Heizkörpers an die Leiterplatte anlöten.
8. Leiterplatte in den Griff einsetzen und anschrauben.
9. Lüfter einsetzen, obere Griffschale montieren und zusammen schrauben.
10. Folgende Prüfung nach dem Wechsel durchführen:
11. Heißluftkolben kalibrieren.
am Ende des Griffs lösen
⑥
abschrauben und obere Griffschale
①
entfernen und Heizkörper
BEDIENUNGSANLEITUNG
⑤
aus dem Stahlrohr
④
11
entfernen
heraus ziehen
②
