Quick Tools QU3202 Bedienungsanleitung
Lötstation 90w
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
BEDIENUNGSANLEITUNG
USER MANUAL
GEBRUIKSAANWIJZING
INSTRUCCIONES
DE
USO
ISTRUZIONI PER L'USO
MODE D'EMPLOI

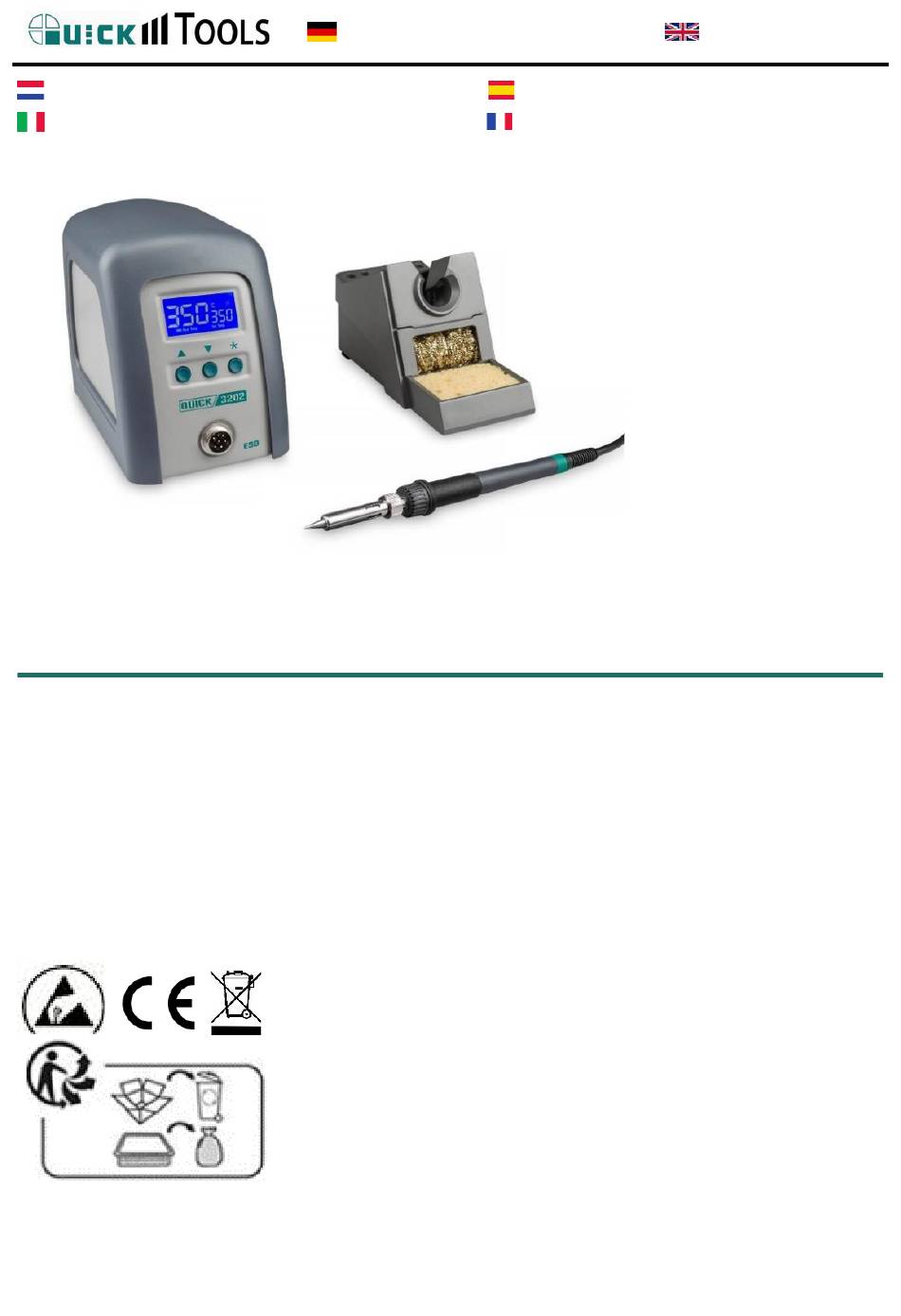

QU3202
Lötstation 90W
Soldering station
Soldeerstation
Estación de soldadura
Stazione di saldatura
Station de soudure
Bräunlich GmbH
Am Heideberg 26
D-06886 Lutherstadt Wittenberg
+49 (0) 3491/6181-0
Tel.
+49 (0) 3491/6181-18
Fax
info@quick-tools.de
e-mail:
www.quick-tools.de
Inhaltsverzeichnis
Verwandte Anleitungen für Quick Tools QU3202
Inhaltszusammenfassung für Quick Tools QU3202
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG USER MANUAL GEBRUIKSAANWIJZING INSTRUCCIONES ISTRUZIONI PER L'USO MODE D'EMPLOI Inhaltsverzeichnis Deutsch ......................1 1.1. Sicherheitshinweise ................1 1.2. Eigenschaften ..................3 1.3. Technischen Daten ................3 1.4. Inbetriebnahme ................... 4 1.5. Standby und Ruhezustand ............. 5 1.6. Menü und Einstellungen ..............5 1.7. - Seite 4 BEDIENUNGSANLEITUNG USER MANUAL GEBRUIKSAANWIJZING INSTRUCCIONES ISTRUZIONI PER L'USO MODE D'EMPLOI 5.2. Proprietà ....................3 5.3. Technischen Daten ................3 5.4. Committenza ..................4 5.5. Standby e ibernazione ..............5 5.6. Menu e Impostazioni ................. 5 5.7. Calibra temperatura ................7 5.8.
-
Seite 5: Deutsch
BEDIENUNGSANLEITUNG 1. Deutsch VIELEN DANK FÜR DEN KAUF EINER QUICK LÖTSTATION. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme und bewahren Sie diese an einem sicheren und für alle Anwender leicht zugänglichen Ort auf. 1.1. Sicherheitshinweise Die Begriffe „WARNUNG“, „ACHTUNG“ und „HINWEIS“ in dieser Bedienungsanleitung haben folgende Bedeutung: WARNUNG: Eine Nichtbeachtung kann möglicherweise zu schweren... - Seite 6 BEDIENUNGSANLEITUNG diese giftigen Dämpfe oder Gase nicht ein und sorgen Sie für ausreichende Belüftung. • Tragen Schutzkleidung (Schutzhandschuhe, Schutzbrille etc.) verhindern Sie den Kontakt des Lötkolbens mit Haut und Haaren oder anderen brennbaren Materialien. • Lebensmittel sind in diesem Arbeitsumfeld untersagt. •...
-
Seite 7: Eigenschaften
BEDIENUNGSANLEITUNG 1.2. Eigenschaften • Einfache Inbetriebnahme, Bedienung, Temperatureinstellung. • Automatische Standby-Funktion, von 0-99 Minuten wählbar. • Geringe Aufheiz-Zeit (ca.19s auf 350°C). • ESD-Schutz. • Digitale IST und SOLL-Temperaturanzeige, kalibrierbar, passwortgeschützt. • 3 vorprogrammierte Festtemperaturen (200°/300°/380°C). • Steckbare Lötspitzen, leicht wechselbar. •... -
Seite 8: Inbetriebnahme
BEDIENUNGSANLEITUNG 1.4. Inbetriebnahme HINWEIS: Überprüfen Sie vor dem Einschalten, ob die Betriebsspannung mit der angegebenen Spannung auf dem Typenschild übereinstimmt! ACHTUNG: Stellen Sie sicher, dass beim Stecken oder Ziehen des Netzkabels die Station immer ausgeschaltet ist. 1) Platzieren Sie den Lötkolben im Lötkolben-Ständer. 2) Verbinden Sie die Lötkolben-Anschluss-Leitung mit der Lötstation. -
Seite 9: Signalton Ein-/Ausschalten
BEDIENUNGSANLEITUNG 1.4.3.Signalton Ein-/Ausschalten Drücken Sie im eingeschalteten Zustand die Tasten ▲ / gleichzeitig für 3 Sekunden. Im Display wird der Ton-Status durch ein Symbol angezeigt. 1.5. Standby und Ruhezustand --- und sleep zeigt den Standby-Modus an, die Temperatur wird auf 200°C abgesenkt. -
Seite 10: Grundeinstellungen Ändern
BEDIENUNGSANLEITUNG 1.6.3 Grundeinstellungen ändern Wenn das Passwort korrekt eingegeben wurde, können Einstellungen geändert werden. Im Display wird -1- angezeigt. Es gibt 4 Funktionen im Menü. Mit ▲ oder ▼ können diese ausgewählt werden. Mit der ★-Taste wird die Funktion bestätigt: Funktion Display Beenden... -
Seite 11: Passwort Ändern
BEDIENUNGSANLEITUNG 1.6.3.3 Passwort ändern 1. Funktion -4- auswählen und mit ★ bestätigen. 2. Das Display zeigt --- 3. Mit den Tasten ▲ / kann nun die 100er Stelle geändert werden. 4. Die ★-Taste bestätigt die Eingabe. Danach erfolgt die Eingabe der 10er und der 1er Stelle. -
Seite 12: Fehlermeldungen
BEDIENUNGSANLEITUNG 6) ★-Taste speichert den Kalibrierwert, bestätigt im Display den Wert mit der Anzeige OK und schaltet die Station in den Arbeitsmodus. ACHTUNG: ein falsch ermittelter oder eingestellter Kalibrierwert führt zu einer irreführenden Temperaturanzeige. Daraus kann eine Gefahr für Anwender und Materialien entstehen. 1.8. -
Seite 13: Demontage Des Lötkolbens
BEDIENUNGSANLEITUNG 1.9.2 Demontage des Lötkolbens 1. Rändelmutter② und Lötspitze① entfernen. 2. Heizelement③ aus dem Lötkolbengriff⑧ herausziehen. 3. Anschlusskabel⑫ leicht nach vorn schieben. 4. Sensor④ inkl. Leiterplatte⑥ und Anschlusskabel aus dem Lötkolben⑧ herausziehen. HINWEIS: Benutzen Sie keine Metall-Werkzeuge um die Spitze oder die Spitzenbefestigung vom Lötkolben zu entfernen. -
Seite 14: Widerstandsmessung Nach Dem Wechsel
BEDIENUNGSANLEITUNG 1.9.4 Widerstandsmessung nach dem Wechsel Zwischen den Pins 4 und 2 oder 1 und zwischen den Pins 5 und 2 oder 1 muss der widerstand unendlich sein. Ist das nicht der Fall berühren sich Heizelement und Sensor. Das kann zur Zerstörung der Platine führen. - Seite 15 Am Heideberg 26 06886 Lutherstadt Wittenberg erklärt hiermit, dass folgendes Produkt Produktbezeichnung: QUICK Lötstation Handelsbezeichnung: QUICK QU3202 Modellbezeichnung: QU3202 den Bestimmungen der Niederspannungsrichtlinie 2014/35/EU - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. Folgende harmonisierte Normen wurden angewandt: „RICHTLINIE DES EUROPÄISCHEN PARLAMENTS UND DES RATES zur...
- Seite 72 BEDIENUNGSANLEITUNG USER MANUAL GEBRUIKSAANWIJZING INSTRUCCIONES ISTRUZIONI PER L'USO MODE D'EMPLOI Bräunlich GmbH Am Heideberg 26 D-06886 Lutherstadt Wittenberg +49 (0) 3491/6181-0 info@quick-tools.de www.quick-tools.de Version: 2025-03-26...
