Seite 2: Inhaltsverzeichnis

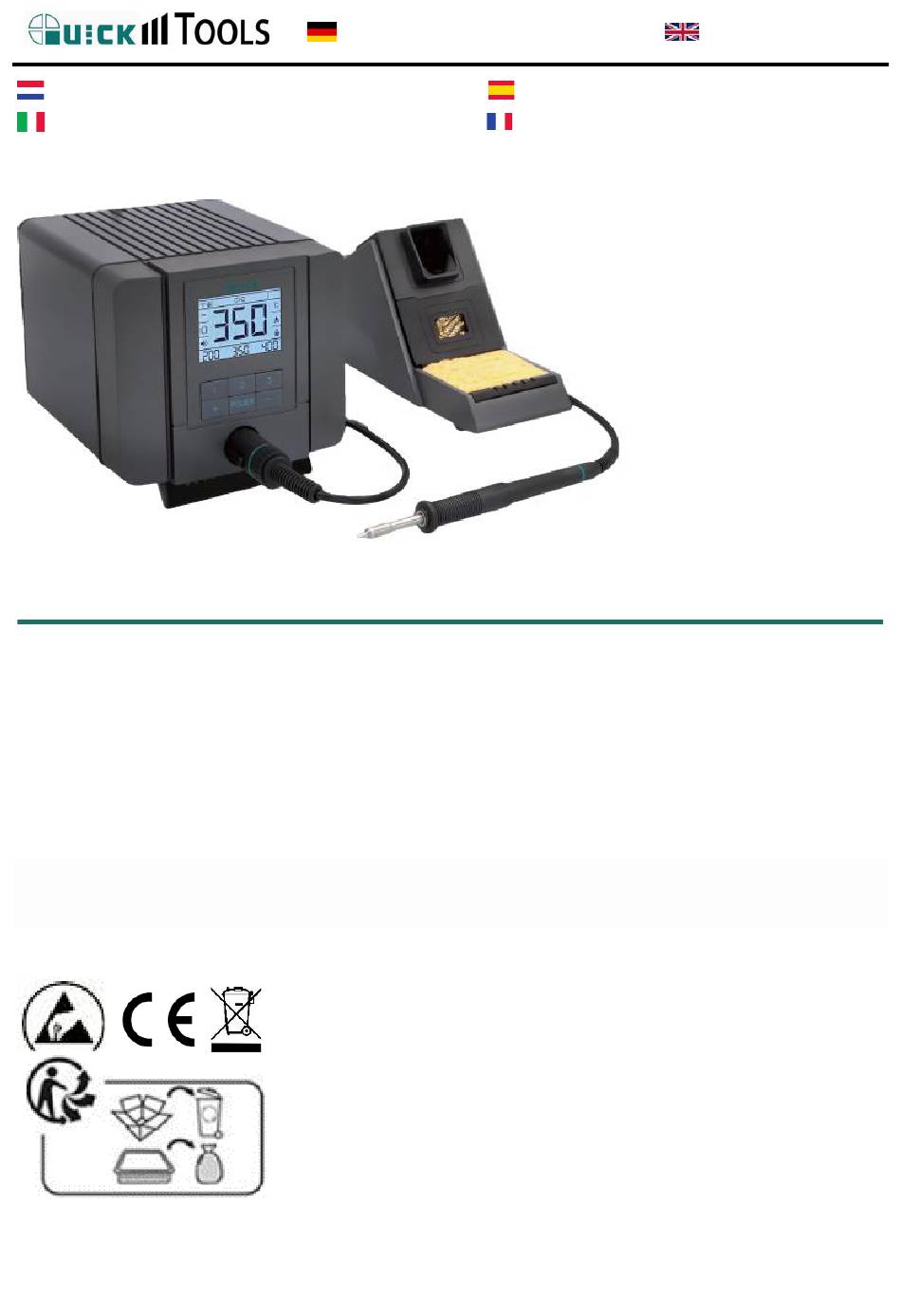

BEDIENUNGSANLEITUNG USER MANUAL GEBRUIKSAANWIJZING INSTRUCCIONES ISTRUZIONI PER L'USO MODE D'EMPLOI Inhaltsverzeichnis Deutsch ............................1 1.1. Sicherheitshinweise ......................1 1.2. Eigenschaften ........................3 1.3. Technischen Daten ......................4 1.4. Tasten und Symbole ......................4 1.5. Inbetriebnahme / Bedienung ..................5 1.6. Einstellungen ........................
Seite 4: Deutsch
BEDIENUNGSANLEITUNG 1. Deutsch VIELEN DANK FÜR DEN KAUF EINER QUICK LÖT- UND HEISSLUFTSTATION. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme und bewahren Sie diese an einem sicheren und für alle Anwender leicht zugänglichen Ort auf. 1.1. Sicherheitshinweise Die Begriffe „WARNUNG“, „ACHTUNG“ und „HINWEIS“ in dieser Bedienungsanleitung haben folgende Bedeutung: WARNUNG: Eine Nichtbeachtung kann möglicherweise zu schweren...
Seite 5 BEDIENUNGSANLEITUNG • Verwenden Sie eine hitzebeständige Arbeitsunterlage und halten Sie Ihren Arbeitsplatz sauber. • Lote, Flussmittel und erhitzte Materialien können gesundheitsschädliche Eigenschaften entwickeln und sollten kontrolliert abgesaugt werden. Atmen Sie diese giftigen Dämpfe oder Gase nicht ein und sorgen Sie für ausreichende Belüftung.
Seite 6: Eigenschaften
BEDIENUNGSANLEITUNG • Verwenden Sie ausschließlich Quick Original-Ersatzteile. • Bei Nichtbenutzung bewahren Sie das Gerät bitte vor Staub und Feuchtigkeit geschützt auf. • Achten jeweilige Sicherheits-, Gesundheit-, Arbeitsschutzvorschriften. 1.2. Eigenschaften • Direktwahltasten für 3 individuelle Lötparameter • ESD-Schutz und ESD-Testfunktion • Extrem kurze Anheizzeit von Raumtemperatur auf 300°C in 3s •...
Seite 7: Technischen Daten
BEDIENUNGSANLEITUNG 1.3. Technischen Daten Anzeige Farb-LCD-TFT Nennleistung 150 Watt Betriebs-Spannung 230 Volt / 50 Hz Arbeits-Temperaturbereich 100 - 450 °C / 212 - 842°F Temperatur-Stabilität +/- 2°C(ohne Belastung) Umgebungstemperatur 0 - 40 °C Erdungswiderstand <2 Ω Masse-Leck-Spannung <2 mV Abmessungen B-H-T 137x114,5x169,6 mm Gewicht 2,9kg...
Seite 8: Inbetriebnahme / Bedienung
BEDIENUNGSANLEITUNG 1.4.2. Symbole CH0,CH1,CH2,CH3 zeigt den aktuellen Speicherplatz Lötspitze wird aufgeheizt Temperatur steigt Temperatur sinkt Solltemperatur ist erreicht Töne sind eingeschaltet kein Passwortschutz Passwortschutz ist aktiv Blau = ESD-sicher, Rot=nicht ESD-sicher °C/°F Zeigt die Temperatureinheit an Schwarz = nicht aktiv Blau = aktiv Rot = Lötkolben vibriert 1.5.
Seite 9: Einschalten
BEDIENUNGSANLEITUNG HINWEIS: Achten Sie darauf, dass der Schwamm nicht trocken benutzt wird. 1. Schwamm auspacken 2. Etwas Wasser in den Behälter füllen 3. Schwamm einlegen 1.5.2 Einschalten ACHTUNG Stellen Sie sicher, dass die Station komplett ausgeschaltet ist, bevor der Lötkolben oder abgesteckt wird.
Seite 10: Temperatur Auswählen / Ändern
BEDIENUNGSANLEITUNG 1.5.3. Temperatur auswählen / ändern Die Direktwahltaste 1, 2 oder 3 mindestens 2 Sekunden drücken. Fest-Temperatur-Speicher Temperatur ändern mit den Tasten +/- Temperatur ändern: oder kurz drücken: Temperatur wird um 1°C erhöht/verringert oder lang drücken: Temperatur wird schnell erhöht/verringert HINWEIS: Nach 2 Sekunden ohne Eingabe wird die angezeigte Temperatur automatisch gespeichert! Es wird nur die aktuell angezeigte Temperatur geändert, nicht die Fest-Temperatur.
Seite 11: Temperatureinheit
BEDIENUNGSANLEITUNG 1.6.1 Fest-Temperaturen Die Tasten 1 , 2 und 3 sind Temperatur-Speicherplätze, die direkt angewählt werden können. 1) Menü öffnen zum Ändern der Temperatur-Speicher. 2) Das Feld CH1-3 Temp mit der Taste 1 oder +/- auswählen: Mit der Taste OK markiert man CH1: 200 Temperatur Temperatur erhöhen...
Seite 12 BEDIENUNGSANLEITUNG OK drücken → Das Feld wechselt auf °C/°F Zum Speichern des Wertes zuerst OK und danach SPEICHERN drücken. Mit der Taste ZURÜCK wird das Menü verlassen. 1.6.3. Standby 1) Menü öffnen um die Standby-Zeit zu ändern. 2) Das Feld Standby mit den Tasten +/- auswählen: OK drücken →...
Seite 13: Ruhezustand
BEDIENUNGSANLEITUNG HINWEIS: Die Standby-Temperatur beträgt 200°C. Ist die aktuell eingestellte Temperatur 200°C, ändert sich die Temperatur im Standby nicht. HINWEIS: Das QUICK-Absaugsystem QU6102A2 kann über ein Verbindungskabel durch die Lötstation in Standby versetzt werden. Wenn ein Absaugsystem angeschlossen ist kann nur noch diese eine Lötstation über den PC gesteuert werden.
Seite 14: Temperaturfenster
BEDIENUNGSANLEITUNG Graphisch: Temperatur (rot) und Heizleistung (blau) werden als graphische Funktionen angezeigt. Numerisch: Temperatur wird als Zahlenwert angezeigt 1.6.6. Temperaturfenster Wenn die Temperaturabweichung von der SOLL- zur IST-Temperatur größer ist als hier eingestellt ertönt ein Signalton. 1. Menü öffnen 2. Das Feld TempFenst- oder Temp.Fenst+ mit den Tasten +/- auswählen: OK drücken →...
Seite 15 BEDIENUNGSANLEITUNG 3. Mit der Taste EIN/AUS kann das Temperaturfenster ein- und ausgeschaltet werden. 4. Wählen Sie mit den Tasten +/- wie weit die Soll-Temperatur abweichen darf. Sie kann zwischen 2-99°C eingestellt werden. 5. Mit SPEICHERN werden die Einstellungen gespeichert und mit ZURÜCK wird das Menü...
Seite 16 BEDIENUNGSANLEITUNG Zur Sicherheit muss das neue Passwort noch wiederholt und mit OK bestätigt werden. Im Display der Lötstation wird kurz angezeigt. Mit ZURÜCK kann man das Menü verlassen. Nachdem das Passwort geändert wurde ist die Lötstation passwortgeschützt. 1.6.8. ESD-Test Wenn der ESD-Test aktiv ist und die Erdungsleitung nicht mit der Erde verbunden ist, wird im Arbeitsmodus ein rotes Symbol im Display angezeigt.
Seite 17 BEDIENUNGSANLEITUNG 1.6.9. Prozesszeit (Vibration) Mit dieser Funktion kann eine zeitlich wiederkehrende Vibration von 1s–99min. eingeschaltet werden. Beispiel: Wenn 5s eingestellt ist und die SOLL-Temperatur erreicht ist, vibriert der Lötkolben kurz im Abstand von 5 Sekunden. Menü öffnen. Das Feld Prozesszeit mit den Tasten +/- auswählen und mit OK bestätigen.
Seite 18 BEDIENUNGSANLEITUNG Mit SPEICHERN werden die Einstellungen gespeichert und mit ZURÜCK wird das Menü verlassen. Das Feld wechselt auf EIN/AUS 1.6.11. Adressen Mit der PC-Software „Solderings Manager“ können bis zu 63 Lötstationen konfiguriert und überwacht werden. Im Menü Adressen kann die Adresse der Lötstation geändert werden.
Seite 19: Startmodus
BEDIENUNGSANLEITUNG HINWEIS: Die PC-Software „Solderings Manager“ erhalten Sie kostenlos von Ihrem Lieferanten oder vom Hersteller. 1.6.12. Startmodus In diesem Menü wird ausgewählt, wann nach dem Einschalten geheizt wird. Es gibt 2 Varianten, Sicher oder Schnell. SICHER: Nach dem Einschalten der Station wird folgendes angezeigt: Nachdem eine beliebige Taste gedrückt wurde, wird der Lötkolben aufgeheizt.
Seite 20: Lötspitze
BEDIENUNGSANLEITUNG Mit den Tasten +/- kann die Sprache geändert werden. Mit SPEICHERN werden die Einstellungen gespeichert und mit ZURÜCK wird das Menü verlassen. 1.6.14. Lötspitze 1.6.14.1. Varianten Die Lötspitzen werden in 2 Kategorien(Varinaten) eingeteilt: 1. mittelgroß (medium) M 2. klein (small) S Die Lötstation erkennt automatisch, welcher Lötspitzentyp verwendet wird um immer die optimale Leistung zur Verfügung stellen zu können.
Seite 21: Kalibrierung
BEDIENUNGSANLEITUNG Verwenden Sie nur originale QUICK Dauerlötspitzen. Diese sind mehrlagig metallisch beschichtet. Mechanischer Druck oder zu aggressive Reinigung kann diese Beschichtung beschädigen und die Lebensdauer der Lötspitze verkürzen. Passende Lötspitzen der Serie TSS08 finden Sie im Loet-Shop.de. 1.7. Kalibrierung HINWEIS: Die Temperatur an der Lötspitze sollte regelmäßig gemessen und mit der angezeigten IST-Temperatur verglichen werden Bei zu großen Abweichungen oder 1x jährlich sollte die Lötstation kalibriert werden.
Seite 22: Fehlemeldungen
BEDIENUNGSANLEITUNG 1.8. Fehlemeldungen Anzeige Erklärung Lösung Sensorkontakt Lötstation ausschalten, Lötspitze Heizkörper! fehlerhaft lösen und sicher fixieren. kein oder falscher Lötstation ausschalten und Kein Lötkolben Lötkolben angesteckt richtigen Lötkolben anstecken Sichere Verbindung des Lötkolben Lötkolben fehlerhaft Lötkolbens zur Station prüfen, Fehler bzw.
Seite 23 Produktbezeichnung: QUICK Lötstation Handelsbezeichnung: QUICK TS8 Modellbezeichnung: QUTS8 den Bestimmungen der Niederspannungsrichtlinie 2014/35/EU - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. Folgende harmonisierte Normen wurden angewandt: „RICHTLINIE DES EUROPÄISCHEN PARLAMENTS UND DES RATES zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit“.
Seite 120 BEDIENUNGSANLEITUNG USER MANUAL GEBRUIKSAANWIJZING INSTRUCCIONES ISTRUZIONI PER L'USO MODE D'EMPLOI Bräunlich GmbH Am Heideberg 26 D-06886 Lutherstadt Wittenberg +49 (0) 3491/6181-0 info@quick-tools.de www.quick-tools.de Version: 2024-12-30...
