1.9.1 Heizkörper des Heißluftkolbens wechseln
HINWEIS: Reparaturen dürfen nur von Fachpersonal oder einer
Vertragswerkstatt ausgeführt werden! Alle Arbeiten müssen spannungslos und
mit auf Raumtemperatur abgekühlten Komponenten erfolgen!
1. Lassen Sie das Heizelement auf Raumtemperatur abkühlen.

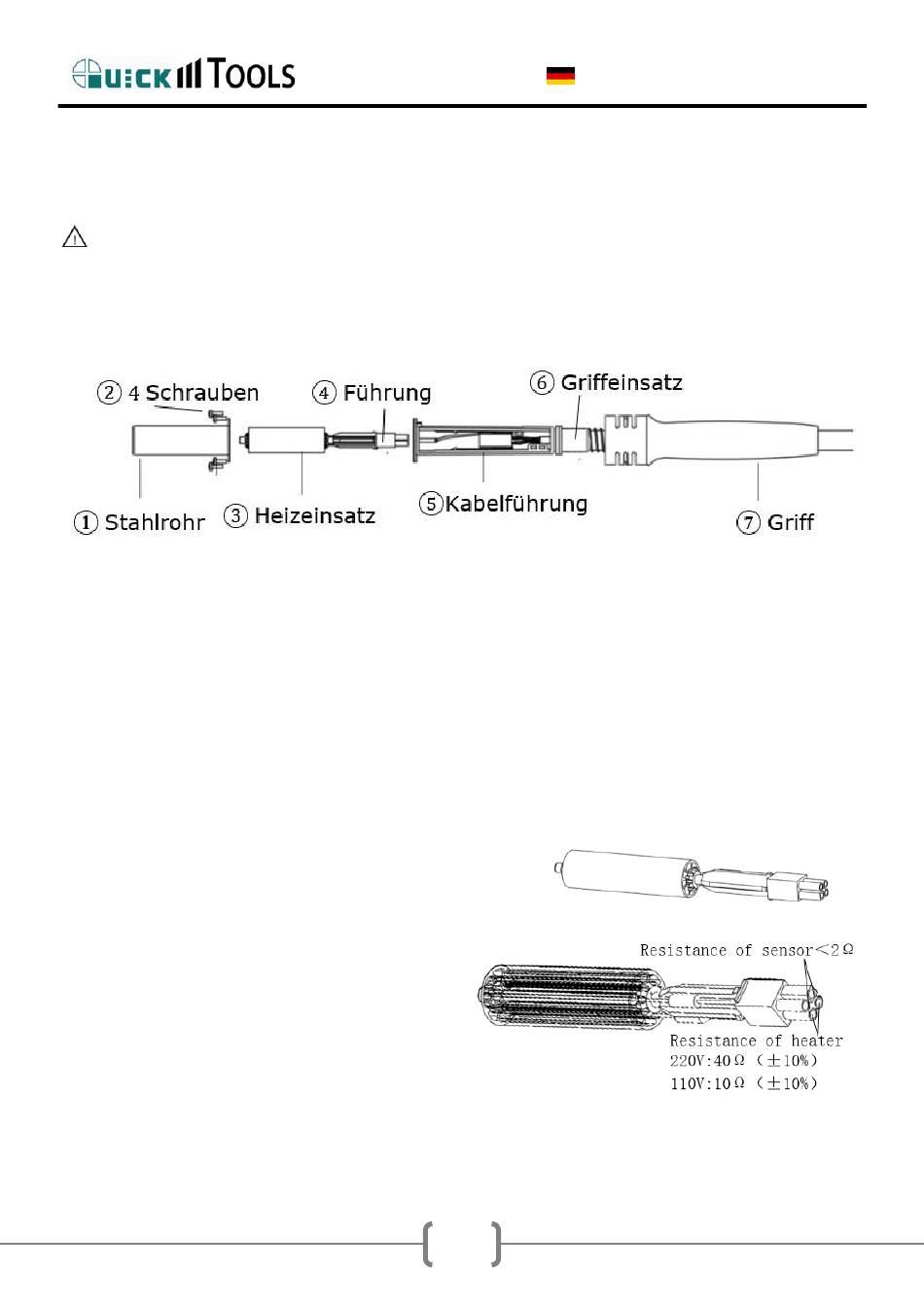

2. 4 Schrauben ② lösen.
3. Griffeinsatz⑥ aus dem Griff⑦ ziehen.
4. Stahlrohr① entfernen.
5. Heizeinsatz③ entfernen.
6. Neuen Heizeinsatz③ in den Griffeinsatz⑥ stecken
7. Stahlrohr ① auf den Heizeinsatz stecken.
8. Griffeinsatz⑥ in den Griff⑦ stecken.
Dabei auf die Ausrichtung der vier
Löcher achten.
9. 4 Schrauben befestigen.
10. Nach dem Wechsel des
Heizelementes sollte folgende
Messung durchgeführt
werden:
11. Temperaturkalibrierung wie
in Punkt 1.8 durchführen.
