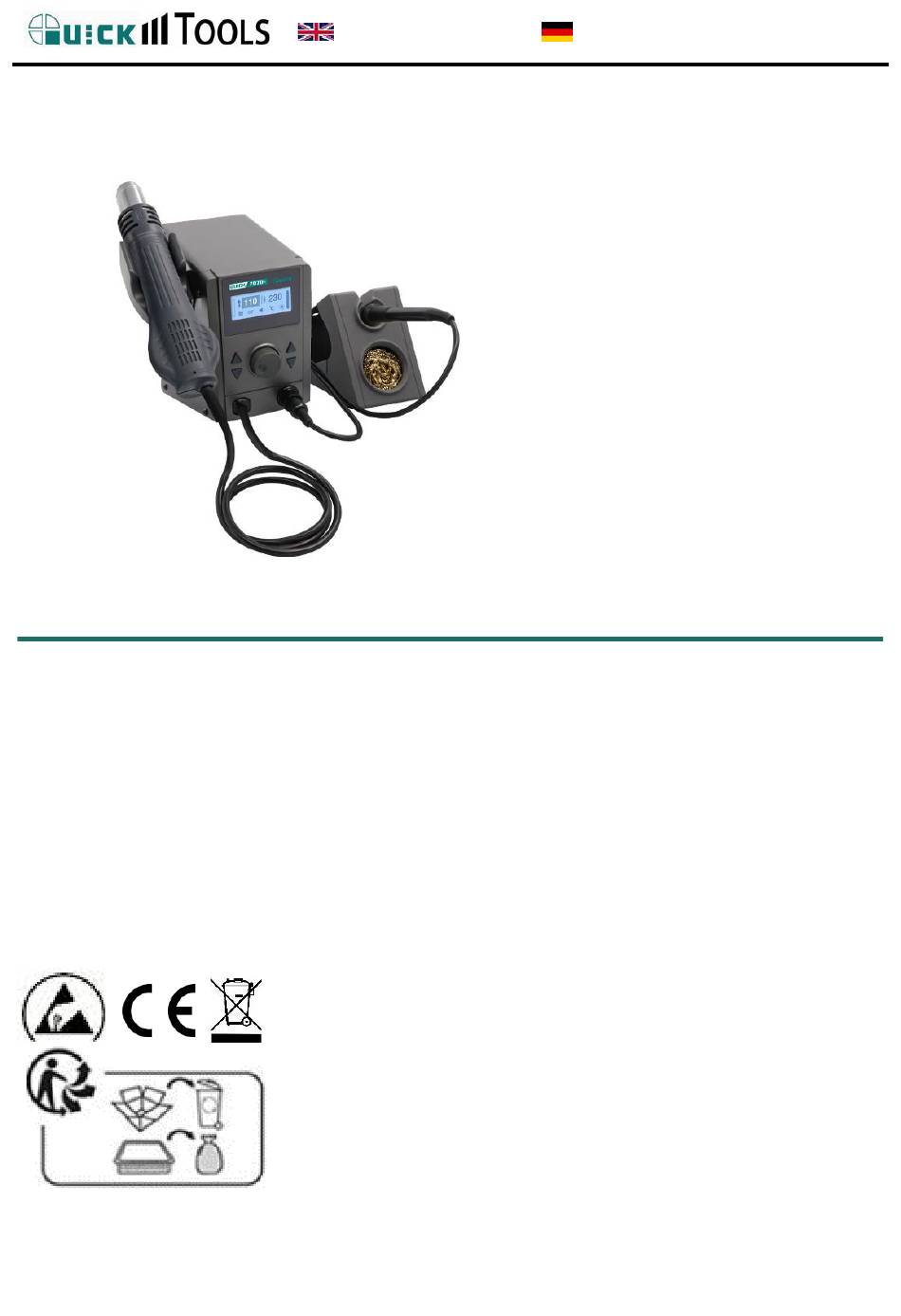

- Seite 1 USER MANUAL BEDIENUNGSANLEITUNG QU707D+ 2in1 Löt- und Heißluftstation 2in1 soldering hot air station Bräunlich GmbH Am Heideberg 26 D-06886 Lutherstadt Wittenberg +49 (0) 3491/6181-0 Tel. +49 (0) 3491/6181-18 info@quick-tools.de e-mail: www.quick-tools.de...
-
Seite 2: Inhaltsverzeichnis
USER MANUAL BEDIENUNGSANLEITUNG Inhaltsverzeichnis Deutsch ....................1 1.1. Sicherheitshinweise ................. 1 1.2. Eigenschaften ................... 3 1.3. Technischen Daten ................4 1.4. Anzeige und Tasten ................4 1.5. Installation ..................5 1.6. Einstellungen ................... 6 1.7. Kalibrierung ..................8 1.8. Lötspitzenpflege ................9 1.9. -
Seite 3: Deutsch
BEDIENUNGSANLEITUNG 1. Deutsch VIELEN DANK FÜR DEN KAUF EINER QUICK LÖT- UND HEISSLUFTSTATION. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme und bewahren Sie diese an einem sicheren und für alle Anwender leicht zugänglichen Ort auf. 1.1. Sicherheitshinweise Die Begriffe „WARNUNG“, „ACHTUNG“ und „HINWEIS“ in dieser Bedienungsanleitung haben folgende Bedeutung: WARNUNG: Eine Nichtbeachtung kann möglicherweise zu schweren... - Seite 4 BEDIENUNGSANLEITUNG Verwenden Sie das Gerät ausschließlich anwendungsgemäß, wie in dieser Bedienungsanleitung beschrieben. Eine abweichende Verwendung kann zu Verletzungen führen und ist nicht zulässig. Es besteht dann keine Haftung des Herstellers. Während des Betriebs können die metallischen Teile des Werkzeuges und der Luftaustritt sehr heiß...
-
Seite 5: Maßnahmen Für Eine Sichere Arbeitsumgebung
BEDIENUNGSANLEITUNG Warten nach Ausschalten beheizten Teile Raumtemperatur erreicht haben, wenn Sie Teile daran anfassen oder wechseln möchten. ACHTUNG Maßnahmen für eine sichere Arbeitsumgebung: Achten Sie bitte auf einen sicheren Stand des Gerätes und der Ablage. Legen Sie das Werkzeug auf der Ablage ab, wenn es nicht benutzt wird. ... -
Seite 6: Technischen Daten
BEDIENUNGSANLEITUNG 1.3. Technischen Daten Leistung Heißluft 800W / Lötkolben 70W Display Betriebsspannung 230V / 50Hz Heißluft 100-500°C Temperaturbereich Lötkolben 100-480°C Heißluft +/- 5°C ohne Belastung Temperaturstabilität Lötkolben +/- 2°C ohne Belastung Heißluftmenge maximal 30l/min Umgebungstemperatur 0-40°C Spannung Spitze/Erde <2mV Widerstand Spitz/Erde <2 Ohm Abmessungen 89x170x151mm... -
Seite 7: Installation
BEDIENUNGSANLEITUNG Lötkolben EIN/AUS: Heißluftkolben EIN/AUS: "▲" und "▼" auf der "▲" und "▼" auf der linken rechten Seite Seite gleichzeitig drücken. gleichzeitig drücken. Heißluftstatus Heißluftmenge Leistungsaufnahme Beide Werkzeuge sind in Betrieb Sensor-Fehler Lüfter-Fehler Heizungs-Fehler -Heißluft befindet sich in Standby Kalibrieranzeige -Lötkolben ist in Betrieb Heißluftkolben Lötkolben... -
Seite 8: Heißluftkolben
BEDIENUNGSANLEITUNG 1.6.2 Heißluftkolben Vor der ersten Benutzung muss die Ablage für den Heißluftkolben montiert werden. Die Montage kann sowohl links als auch rechts erfolgen. 1. An der Seite der Station 2 Schrauben entfernen. 2. Die Ablage mit beiden Schrauben an der Station befestigen. - Seite 9 BEDIENUNGSANLEITUNG 1.6.2 Lötkolben Temperatur Mit den Tasten "▲" und "▼" auf der rechten Seite kann die Lötspitzentemperatur geändert werden. 1.6.3 Passwort Das Standard-Passwort ist 000 und bedeutet, Einstellungen können ohne Eingabe des Passwortes vorgenommen werden. Wenn ein anderes Passwort als 000 eingestellt ist, dann muss das Passwort eingegeben werden um Einstellungen vorzunehmen.
-
Seite 10: Kalibrierung
BEDIENUNGSANLEITUNG Passwort ändern: 1. Station ausschalten 2. Tasten "▲" und "▼" auf der rechten Seite gleichzeitig gedrückt halten und die Station einschalten. 3. Es ertönt ein kurzer Kontrollton und C wird angezeigt. 4. Tasten "▲" und "▼" auf der rechten Seite los lassen. Im Display wird angezeigt: --- 5. -
Seite 11: Heißlufttemperatur Kalibrieren
BEDIENUNGSANLEITUNG 1.7.2 Heißlufttemperatur kalibrieren HINWEIS: Wenn der Heißluftkolben in der Ablage steckt kann nicht kalibriert werden. 1. Heißluftkolben aus der Ablage nehmen. 2. 300°C einstellen 3. Nach Stabilisierung der Anzeige die Heißlufttemperatur messen. 4. "▼" links und "▼" rechts gleichzeitig drücken 5. -
Seite 12: Heizelemente
BEDIENUNGSANLEITUNG Heizelemente 1.9. 1.9.1 Heizkörper des Lötkolbens wechseln ACHTUNG: Reparaturen dürfen nur von Fachpersonal oder einer Vertragswerkstatt ausgeführt werden! Alle Arbeiten müssen spannungslos und bei auf Raumtemperatur abgekühlten Komponenten erfolgen! 1. ④ mit ③, ② und ① abschrauben. 2. Heizkörper⑤ mit Erdungsfeder⑥ und Platine⑦ herausschieben. 3. -
Seite 13: Heizkörper Des Heißluftkolbens Wechseln
BEDIENUNGSANLEITUNG 1.9.1 Heizkörper des Heißluftkolbens wechseln ACHTUNG: Reparaturen dürfen nur von Fachpersonal oder einer Vertragswerkstatt ausgeführt werden! Alle Arbeiten müssen spannungslos und bei auf Raumtemperatur abgekühlten Komponenten erfolgen! 2 Schrauben am Ende des Griffs lösen ⑥ Hitzeschutz abschrauben und obere Griffschale entfernen ①... -
Seite 14: Lötspitzen
BEDIENUNGSANLEITUNG Lötspitzen 1.10. Das aktuelle Sortiment der Lötspitzen 960 finden Sie unter: quick-tools.de... -
Seite 15: Heißluftdüsen
BEDIENUNGSANLEITUNG Heißluftdüsen 1.11. HINWEIS: Das Wechseln der Düse darf nur im ausgeschalteten Zustand und bei auf Raumtemperatur abgekühltem Heißluftkolben erfolgen. Gewünschte Düse am Luftauslaß des Heißluftkolbens einsetzen. Dabei darauf achten, dass die vier Positionierungsklammern an der Düse in die Passungen des Stahlrohrs eingreifen. - Seite 16 BEDIENUNGSANLEITUNG EU-Konformitätserklärung nach Niederspannungsrichtlinie 2014/35/EU (Nr. 01-20) Der Hersteller/ Inverkehrbringer Bräunlich GmbH Am Heideberg 26 06886 Lutherstadt Wittenberg erklärt hiermit, dass folgendes Produkt Produktbezeichnung: QUICK Löt- und Heißluftstation Handelsbezeichnung: QUICK 707D+ Modellbezeichnung: QU707D+ den Bestimmungen der Niederspannungsrichtlinie 2014/35/EU - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht.
