Quick Tools Quick 709D+ Bedienungsanleitung
2in1 löt- und heibluftstation
Verwandte Anleitungen für Quick Tools Quick 709D+
Inhaltszusammenfassung für Quick Tools Quick 709D+

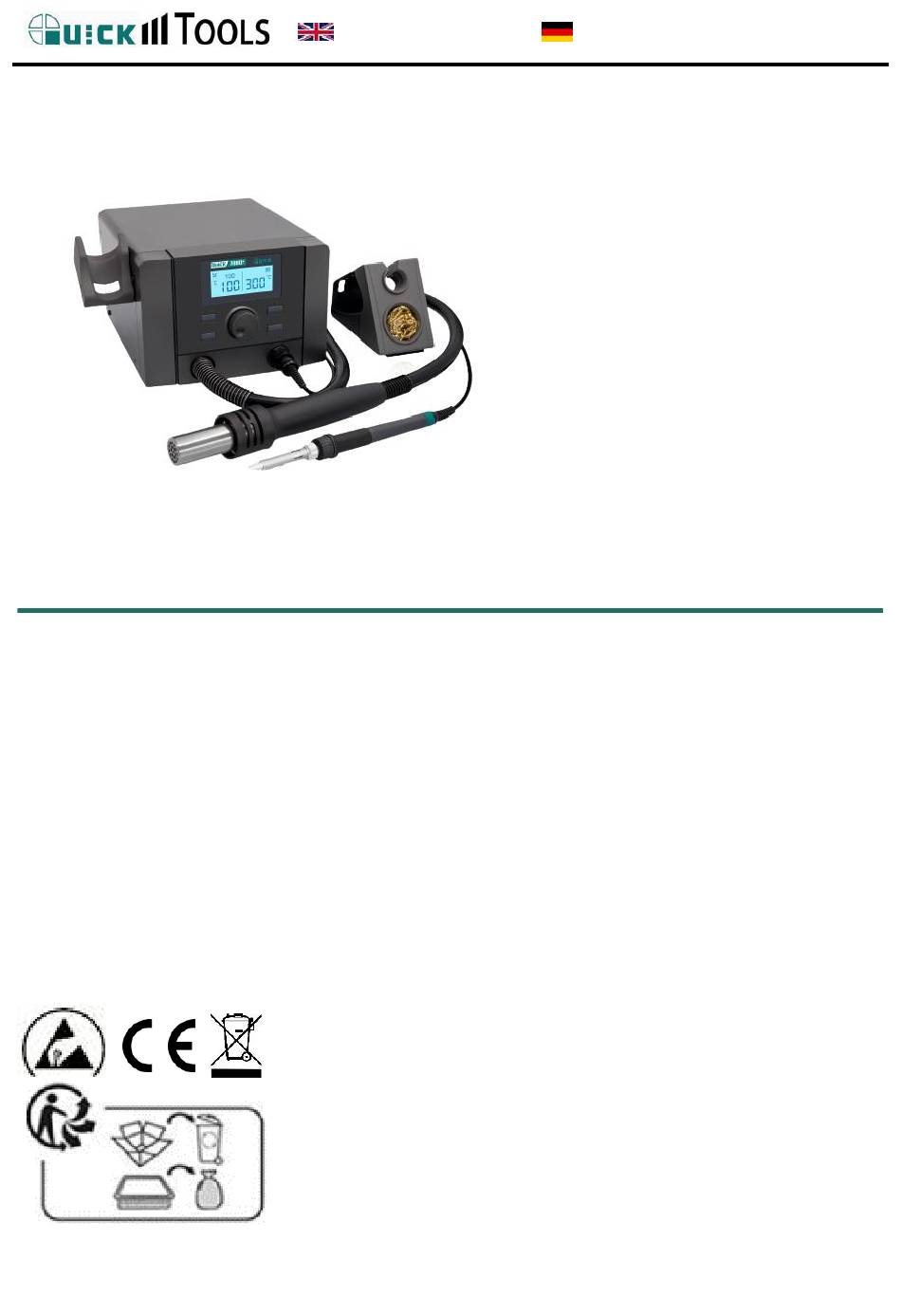

- Seite 1 USER MANUAL BEDIENUNGSANLEITUNG QU709D+ 2in1 Löt- und Heißluftstation 2in1 soldering hot air station Bräunlich GmbH Am Heideberg 26 D-06886 Lutherstadt Wittenberg +49 (0) 3491/6181-0 Tel. +49 (0) 3491/6181-18 info@quick-tools.de e-mail: www.quick-tools.de...
-
Seite 2: Inhaltsverzeichnis
USER MANUAL BEDIENUNGSANLEITUNG Inhaltsverzeichnis Deutsch ..................1 1.1. Sicherheitshinweise ..............1 1.2. Einsatzbereiche ................ 3 1.3. Eigenschaften ................4 1.4. Technischen Daten ..............4 1.5. Anzeige und Tasten ..............5 1.6. Inbetriebnahme ............... 6 1.7. Passwort .................. 7 1.8. Kalibrierung ................8 1.9. -
Seite 3: Deutsch
BEDIENUNGSANLEITUNG 1. Deutsch VIELEN DANK FÜR DEN KAUF EINER QUICK REWORK-STATION. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme und bewahren Sie diese an einem sicheren und für alle Anwender leicht zugänglichen Ort auf. 1.1. Sicherheitshinweise Die Begriffe „WARNUNG“, „ACHTUNG“ und „HINWEIS“ in dieser Bedienungsanleitung haben folgende Bedeutung: WARNUNG: Eine Nichtbeachtung kann möglicherweise zu schweren... - Seite 4 BEDIENUNGSANLEITUNG Verwenden Sie das Gerät ausschließlich anwendungsgemäß, wie in dieser Bedienungsanleitung beschrieben. Eine abweichende Verwendung kann zu Verletzungen führen und ist nicht zulässig. Es besteht dann keine Haftung des Herstellers. Während des Betriebs können die metallischen Teile des Werkzeuges und der Luftaustritt sehr heiß...
-
Seite 5: Maßnahmen Für Eine Sichere Arbeitsumgebung
BEDIENUNGSANLEITUNG ACHTUNG Maßnahmen für eine sichere Arbeitsumgebung: Achten Sie auf einen sicheren Stand des Gerätes und der Ablage. Legen Sie das Werkzeug auf der Ablage ab, wenn es nicht benutzt wird. Die Benutzung des Gerätes von Kindern ab 8 Jahren und Personen mit Beeinträchtigung ist möglich wenn sie beaufsichtigt werden und bezüglich des sicheren Gebrauchs unterwiesen wurden. -
Seite 6: Eigenschaften
BEDIENUNGSANLEITUNG 1.3. Eigenschaften Sehr leistungsfähiger Heißluftkolben für Rework-Arbeiten. LCD-Display zur gleichzeitigen Anzeige von Lötkolben- und Heißlufttemperatur Passwortschutz. Automatische Standby-Funktion. Kontrollierte, sehr genaue Temperaturregelung durch geschlossenen Regelkreis. Bürstenloser verschleißarmer Motor. Großer einstellbarer Luftstrom-Bereich. Automatische Kühl-Funktion. -
Seite 7: Anzeige Und Tasten
BEDIENUNGSANLEITUNG 1.5. Anzeige und Tasten Heißluft- Lötkolben- Temperatur Temperatur ändern mit ändern mit ▲▼ Heißluft-Menge ändern Lötkolben heizt Heißluft aktiv Solltemperatur erreicht Lötkolben kühlt ab Sensor-Fehler / kein Lötkolben Heizungs-Fehler ausgeschaltet Standby Heißluftkolben Heißluft Standby/Lötkolben aktiv Beide Werkzeuge EIN Beide Werkzeuge AUS... -
Seite 8: Inbetriebnahme
BEDIENUNGSANLEITUNG 1.6. Inbetriebnahme ACHTUNG: Überprüfen Sie vor dem Einschalten, ob die Betriebsspannung mit der angegebenen Spannung auf dem Typenschild übereinstimmt! Stellen Sie sicher, dass beim Stecken oder Ziehen des Lötkolbens die Station immer ausgeschaltet ist. Nichtbeachten kann zur Beschädigung führen. 1.6.1 Lötkolben 1. -
Seite 9: Passwort
BEDIENUNGSANLEITUNG 1.7. Passwort HINWEIS: Das Standard-Passwort ist 000. In diesem Fall ist der Passwortschutz nicht aktiv und alle Einstellungen können ohne Eingabe eines Passwortes verändert werden. Tastenfunktionen: Dezimalstelle ändern "▲" oder "▼" Ziffer 0-9 ändern Drehregler Eingabebestätigung "▲" und "▼" gleichzeitig Passwort eingeben: 1. -
Seite 10: Kalibrierung
BEDIENUNGSANLEITUNG 1.8. Kalibrierung HINWEIS: Die Temperatur sollte nach jedem Wechsel des Heizelementes kalibriert werden. Zum Messen der Lötspitzentemperatur wird das QU191 empfohlen. 1.8.1. Lötspitzentemperatur kalibrieren 1. 350°C einstellen 2. Nach Stabilisierung der Anzeige die Lötspitzentemperatur messen. 3. "+" und "▲" gleichzeitig drücken 4. -
Seite 11: Heizelement
BEDIENUNGSANLEITUNG 1.9. Heizelement 1.9.1 Heizkörper des Lötkolbens wechseln HINWEIS: Reparaturen dürfen nur von Fachpersonal oder einer Vertragswerkstatt ausgeführt werden! Alle Arbeiten müssen spannungslos und mit auf Raumtemperatur abgekühlten Komponenten erfolgen! 1. Kunststoff-Überwurfmutter lösen und Lötspitze komplett entfernen 2. Heizelement aus dem Griff ziehen. 3. -
Seite 12: Heizkörper Des Heißluftkolbens Wechseln
BEDIENUNGSANLEITUNG 1.9.1 Heizkörper des Heißluftkolbens wechseln HINWEIS: Reparaturen dürfen nur von Fachpersonal oder einer Vertragswerkstatt ausgeführt werden! Alle Arbeiten müssen spannungslos und mit auf Raumtemperatur abgekühlten Komponenten erfolgen! 1. Lassen Sie das Heizelement auf Raumtemperatur abkühlen. 2. 4 Schrauben ② lösen. 3. -
Seite 13: Standby
BEDIENUNGSANLEITUNG 1.10. Standby Im Heißluftkolben befindet sich ein Magnetschalter. Dieser schaltet die Heizung sofort ab, wenn der Kolben in die Ablage gestellt wird. Sobald die Temperatur unter 100°C abgesunken ist, wird der Luftstrom abgeschaltet. Sofort nach dem Herausnehmen des Heißluftkolbens aus der Ablage schaltet die Station wieder in den Arbeitsmodus. -
Seite 14: Lötspitzen
BEDIENUNGSANLEITUNG 1.13. Lötspitzen Das aktuelle Sortiment der Lötspitzen 960 finden Sie unter: quick-tools.de... - Seite 15 BEDIENUNGSANLEITUNG Wir wünschen Ihnen viel Freude und Erfolg beim Einsatz Ihrer QUICK Lötstation und sind gern an Ihren Anregungen für Verbesserungen interessiert. Kontaktieren Sie uns auch bei auftretenden Problemen oder Fragen zu Ihrer Anwendung. Ihr Team der Bräunlich GmbH...
- Seite 16 BEDIENUNGSANLEITUNG EU-Konformitätserklärung nach Niederspannungsrichtlinie 2014/35/EU (Nr. 01-20) Der Hersteller/ Inverkehrbringer Bräunlich GmbH Am Heideberg 26 06886 Lutherstadt Wittenberg erklärt hiermit, dass folgendes Produkt Produktbezeichnung: QUICK Löt- und Heißluftstation Handelsbezeichnung: Quick 709D+ Modellbezeichnung: QU709D+ den Bestimmungen der Niederspannungsrichtlinie 2014/35/EU - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht.
- Seite 30 USER MANUAL BEDIENUNGSANLEITUNG Bräunlich GmbH Am Heideberg 26 D-06886 Lutherstadt Wittenberg Tel. +49 (0) 3491/6181-0 +49 (0) 3491/6181-18 e-mail: info@quick-tools.de www.quick-tools.de Version 01.11.2022...
