Heizelemente

1.9.

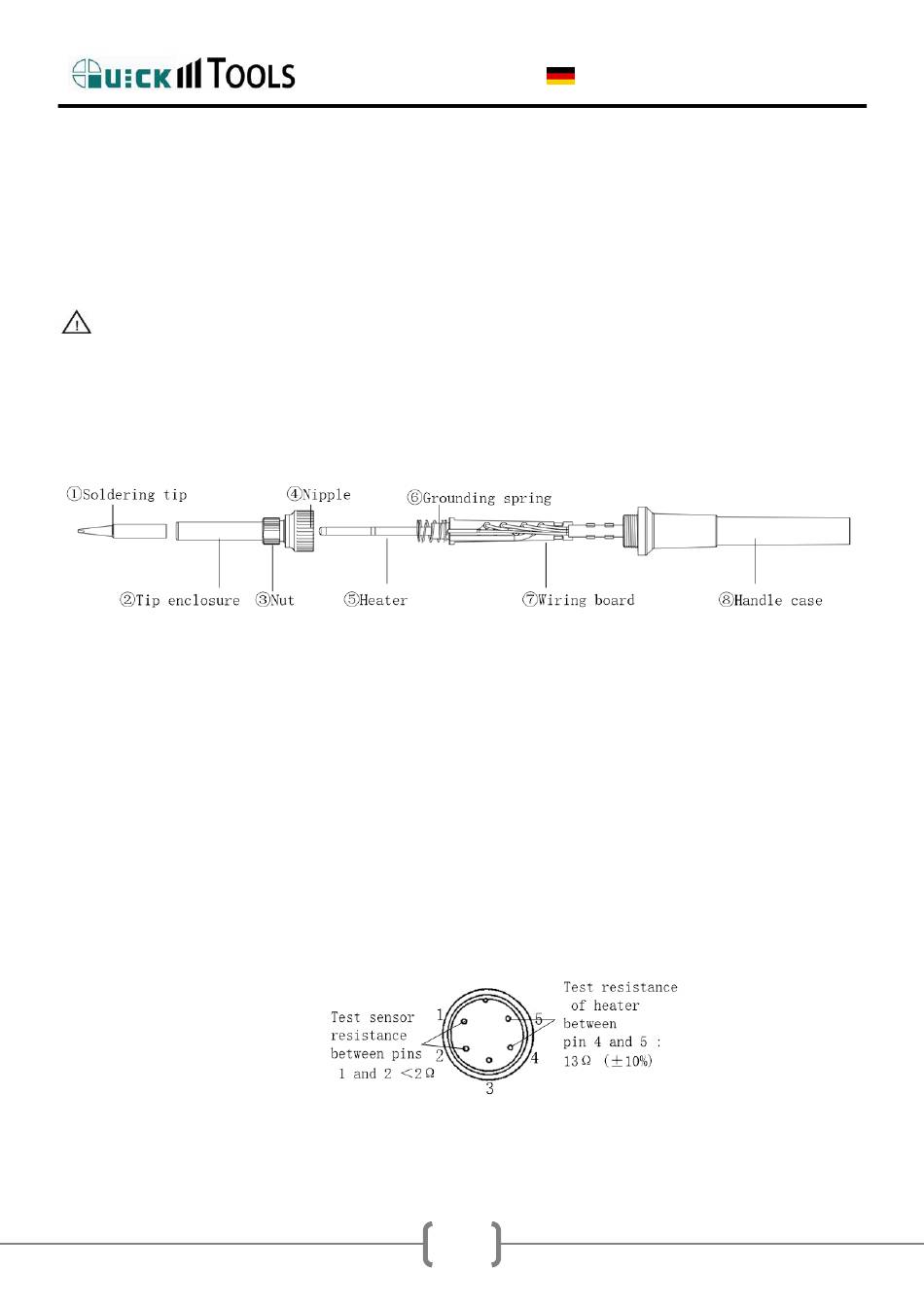

1.9.1 Heizkörper des Lötkolbens wechseln
ACHTUNG:
Reparaturen dürfen nur von Fachpersonal oder einer Vertragswerkstatt
ausgeführt werden! Alle Arbeiten müssen spannungslos und bei auf
Raumtemperatur abgekühlten Komponenten erfolgen!
1. ④ mit ③, ② und ① abschrauben.
2. Heizkörper⑤ mit Erdungsfeder⑥ und Platine⑦ herausschieben.
3. Alle 4 Drähte des Heizkörpers⑤ ablöten und Heizkörper entfernen.
4. Neuen Heizkörper⑤ durch die Feder⑥ schieben und alle Drähte
anlöten
5. Heizkörper⑤ mit Erdungsfeder⑥ und Platine⑦ in den Griff
schieben
6. ④ mit ③ , ② und ① anschrauben
7. Nach der Wechsel folgende Prüfung durchführen:
8. Lötspitzentemperatur kalibrieren.
