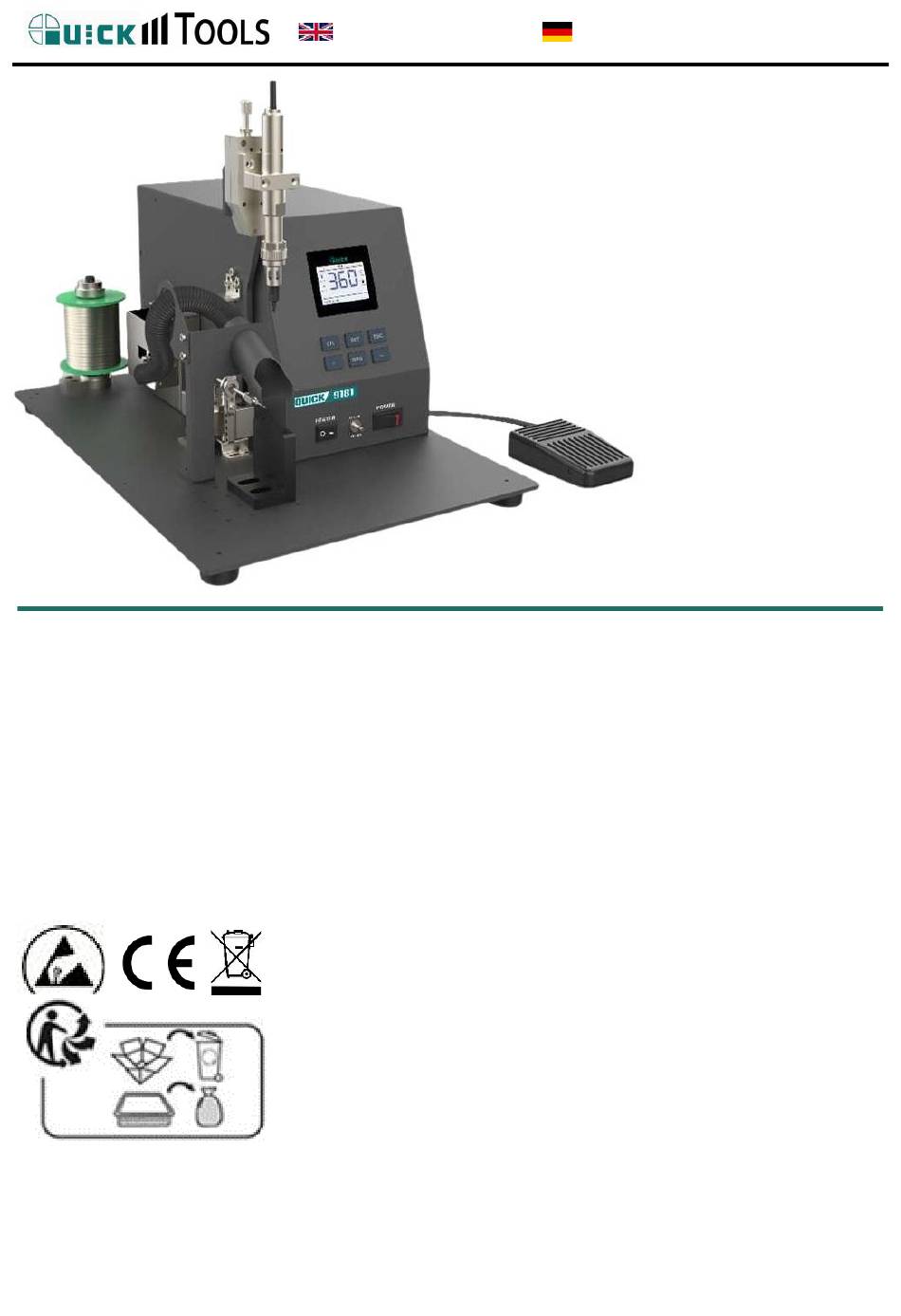

Quick Tools QU9181 Bedienungsanleitung
1-achs lötroboter
Verwandte Anleitungen für Quick Tools QU9181
Inhaltszusammenfassung für Quick Tools QU9181
-
Seite 2: Inhaltsverzeichnis
USER MANUAL BEDIENUNGSANLEITUNG Inhaltsverzeichnis Deutsch ....................1 1.1. Sicherheitshinweise ..............1 1.2. Technischen Daten ..............3 1.3. Eigenschaften ................3 1.4. Anschlüsse/Tasten/Symbole ..........4 1.5. Inbetriebnahme ................. 6 1.6. Einstellungen ................7 1.7. Kalibrieren ................... 13 1.8. Fehlermeldungen ..............14 1.9. -
Seite 3: Deutsch
BEDIENUNGSANLEITUNG 1. Deutsch VIELEN DANK FÜR DEN KAUF EINES QUICK LÖTAUTOMATEN. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme und bewahren Sie diese an einem sicheren und für alle Anwender leicht zugänglichen Ort auf. 1.1. Sicherheitshinweise Die Begriffe „WARNUNG“, „ACHTUNG“ und „HINWEIS“ in dieser Bedienungsanleitung haben folgende Bedeutung: WARNUNG: Eine Nichtbeachtung kann möglicherweise zu schweren... - Seite 4 BEDIENUNGSANLEITUNG • Während des Betriebs können die metallischen Teile des Lötwerkzeuges sehr heiß sein. Berühren Sie dieses nicht um Verletzungen zu vermeiden. • Verwenden Sie eine hitzebeständige Arbeitsunterlage und halten Sie Ihren Arbeitsplatz sauber. • Lote, Flussmittel und erhitzte Materialien können gesundheitsschädliche Eigenschaften besitzen und sollten kontrolliert abgesaugt werden.
-
Seite 5: Technischen Daten
BEDIENUNGSANLEITUNG • Vor der Benutzung ist der Automat auf Beschädigungen zu überprüfen. Bei festgestellten Schäden ist er auszuschalten. Kontaktieren Sie dann bitte den Kundendienst. • Verwenden Sie ausschließlich Quick Original-Ersatzteile. • Bei Nichtbenutzung schützen Sie den Automat vor Staub und Feuchtigkeit. -
Seite 6: Anschlüsse/Tasten/Symbole
BEDIENUNGSANLEITUNG Dank großer Auswahl an Lötspitzen kann der Automat bei den unterschiedlichsten Anwendungen eingesetzt werden. Das Löten übernimmt der bewährte 200W starke Lötkolben 9018 mit Hochfrequenzheizung (radio frequency heating system). Dieses Heizsystem garantiert ein sehr schnelles Aufheizen und damit eine zuverlässige Temperaturregelung. - Seite 7 BEDIENUNGSANLEITUNG Lange drücken - Auswahl eines Programmspeicherplatzes Lange drücken - Menü öffnen / im Menü Änderungen speichern Menü verlassen oder RESET-Countdown Home-Position oder Kalibrierung Temperatur erhöhen oder Zeile nach oben Temperatur verringern oder Zeile nach unten Heizung EIN /AUS Netzschalter Manuelle Lotdrahtzufuhr Pin1 + / Pin2 - Pin1 - / Pin2 + / Pin3 Masse / Pin4 Heizung + / Pin5 Heizung -...
-
Seite 8: Inbetriebnahme
BEDIENUNGSANLEITUNG CH1- Zeigt den Programmplatz an CH10 Solltemperatur ist erreicht rot = aufheizen / blau = abkühlen Passwortschutz deaktiviert / aktiviert °C Temperatureinheit Rot = Alarm / gelb = Leerlauf / grün = Prozess Count Anzeige der abgearbeiteten Lötpunkte Anzeige der aktuellen Lötspitzentemperatur Wenn +/- gedrückt wird ist der Maulschlüssel sichtbar: 1.5. -
Seite 9: Programmstart
BEDIENUNGSANLEITUNG 1.5.2 Programmstart 1. Automat am Netzschalter einschalten 2. Werkstück positionieren 3. Parameter einstellen, Siehe 1.6. Einstellungen 4. Mit dem Fußpedal das Programm starten 1.6. Einstellungen 1.6.1 Temperatur Temp. ist die Lötspitzentemperatur. Sie kann von 100 – 500 °C eingestellt werden. -
Seite 10: Lotdrahtvorschubgeschwindigkeit
BEDIENUNGSANLEITUNG 5. Mit SET speichern. 6. Mit ESC das Menü verlassen. 1.6.3 Lotdrahtvorschubgeschwindigkeit Tin Speed ist die Lotdrahtvorschubgeschwindigkeit. Sie kann von 5 – 60 mm/s eingestellt werden. Während des Lötens wird weiterhin Lot zugeführt! 1. SET lange drücken öffnet das Einstellungen-Menü. 2. -
Seite 11: Höhe Der Lötspitze
BEDIENUNGSANLEITUNG 1.6.5 Höhe der Lötspitze Z Hight ist die Entfernung(0 – 70mm), die die Z-Achse von der Home-Position nach unten fährt. 1. SET lange drücken öffnet das Einstellungen-Menü. 2. + oder – drücken um Z Height auszuwählen. 3. Mit SET blau markieren. 4. -
Seite 12: Vorverzinnen
BEDIENUNGSANLEITUNG 1.6.7 Vorverzinnen Mit Pre tin Back wird die Länge(0-10mm) eingestellt, die der Lotdraht nach dem Vorverzinnen zurückgezogen wird. 1. SET lange drücken öffnet das Einstellungen-Menü. 2. + oder – drücken um Pre tin Back auszuwählen. 3. Mit SET blau markieren. 4. -
Seite 13: Lotdrahtrückzuglänge
BEDIENUNGSANLEITUNG 1.6.9 Lötzeit Solder Time ist die Wartezeit (0-10s) nach dem Lotdrahtvorschub (Tin Feeding) 1. SET lange drücken öffnet das Einstellungen-Menü. 2. + oder – drücken um Solder Time auszuwählen. 3. Mit SET blau markieren. 4. Zeit mit +/- ändern. 5. -
Seite 14: Lötspitze Anheben
BEDIENUNGSANLEITUNG 1.6.11 Lötspitze anheben Lift Hight ist die Höhe(0-70mm), die der Lötkolben nach oben bewegt wird nachdem gelötet wurde. 1. SET lange drücken öffnet das Einstellungen-Menü. 2. + oder – drücken um Lift Hight auszuwählen. 3. Mit SET blau markieren. 4. -
Seite 15: Kalibrieren
BEDIENUNGSANLEITUNG 1.6.13 Sprache Mit Language kann die Sprache des Menüs geändert werden. 1. SET lange drücken öffnet das Einstellungen-Menü. 2. + oder – drücken um Language auszuwählen. 3. Mit SET blau markieren. 4. Sprache mit +/- ändern. 5. Mit SET speichern. 6. -
Seite 16: Fehlermeldungen
BEDIENUNGSANLEITUNG 1.8. Fehlermeldungen Heizelement ist defekt und muss ersetzt werden Lötkolben ist nicht angeschlossen 1.9. Wartung Lotdrahtzufuhreinheit Das Führungsrohr muss regelmäßig auf Verunreinigungen überprüft werden. Es kann einer schmalen Bürste und Isopropanol oder Flussmittelentferner gereinigt werden. Das Führungsrohr darf nicht geknickt oder gebogen werden. Der Durchmesser des Lotdrahtes muss zum Führungsrohr passen. - Seite 17 Produktbezeichnung: QUICK 9181 Handelsbezeichnung: Quick 9181 Modellbezeichnung: QU9181 den Bestimmungen der Niederspannungsrichtlinie 2014/35/EU - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. Folgende harmonisierte Normen wurden angewandt: „RICHTLINIE DES EUROPÄISCHEN PARLAMENTS UND DES RATES zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit“.
- Seite 32 USER MANUAL BEDIENUNGSANLEITUNG Bräunlich GmbH Am Heideberg 26 D-06886 Lutherstadt Wittenberg +49 (0) 3491/6181-0 Tel. +49 (0) 3491/6181-18 info@quick-tools.de e-mail: www.quick-tools.de Version 25.03.2025...
