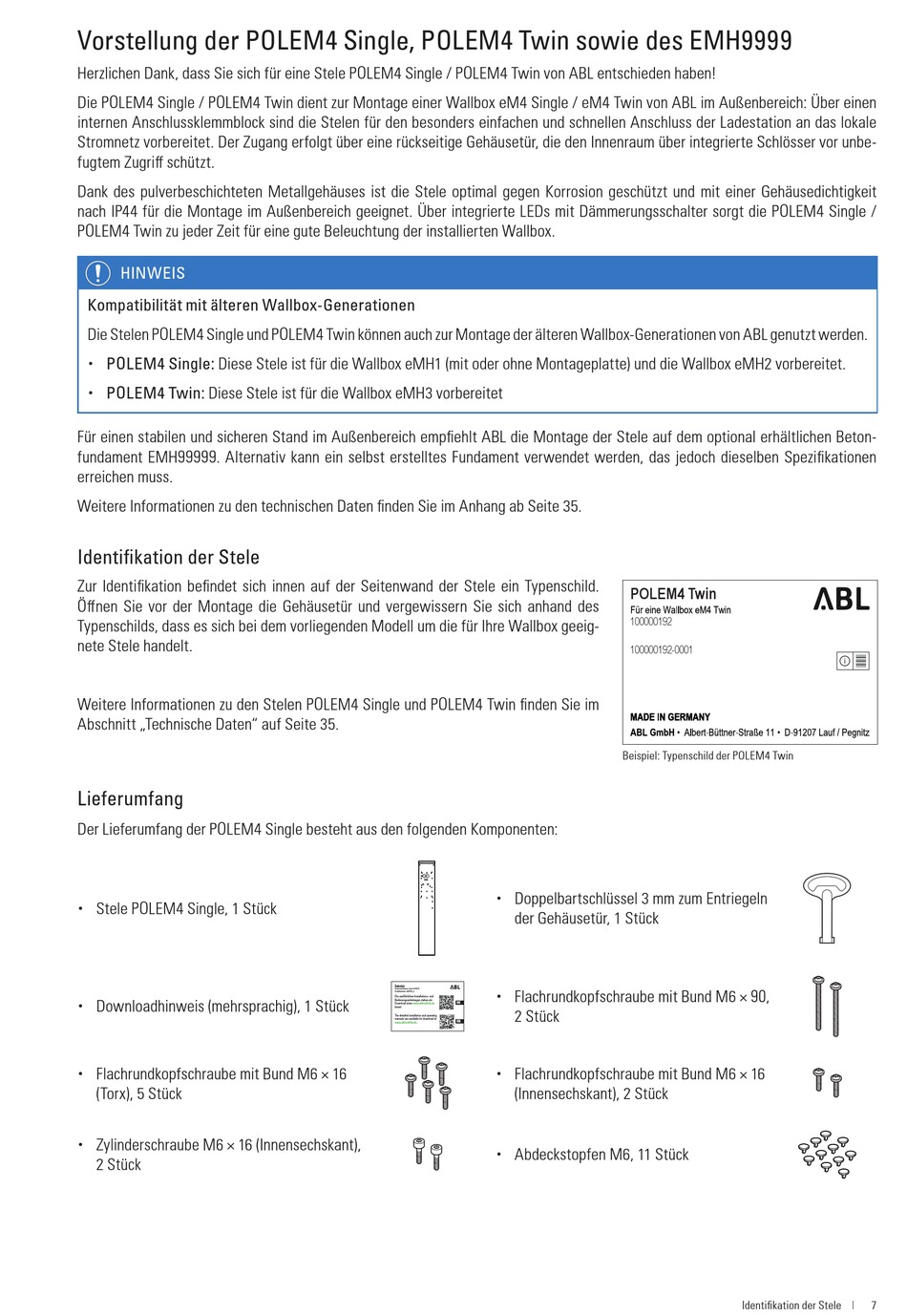

Vorstellung der POLEM4 Single, POLEM4 Twin sowie des EMH9999
Herzlichen Dank, dass Sie sich für eine Stele POLEM4 Single / POLEM4 Twin von ABL entschieden haben!
Die POLEM4 Single / POLEM4 Twin dient zur Montage einer Wallbox eM4 Single / eM4 Twin von ABL im Außenbereich: Über einen
internen Anschlussklemmblock sind die Stelen für den besonders einfachen und schnellen Anschluss der Ladestation an das lokale
Stromnetz vorbereitet. Der Zugang erfolgt über eine rückseitige Gehäusetür, die den Innenraum über integrierte Schlösser vor unbe-
fugtem Zugriff schützt.
Dank des pulverbeschichteten Metallgehäuses ist die Stele optimal gegen Korrosion geschützt und mit einer Gehäusedichtigkeit
nach IP44 für die Montage im Außenbereich geeignet. Über integrierte LEDs mit Dämmerungsschalter sorgt die POLEM4 Single /
POLEM4 Twin zu jeder Zeit für eine gute Beleuchtung der installierten Wallbox.
HINWEIS
Kompatibilität mit älteren Wallbox-Generationen
Die Stelen POLEM4 Single und POLEM4 Twin können auch zur Montage der älteren Wallbox-Generationen von ABL genutzt werden.
x POLEM4 Single: Diese Stele ist für die Wallbox eMH1 (mit oder ohne Montageplatte) und die Wallbox eMH2 vorbereitet.
x POLEM4 Twin: Diese Stele ist für die Wallbox eMH3 vorbereitet
Für einen stabilen und sicheren Stand im Außenbereich empfiehlt ABL die Montage der Stele auf dem optional erhältlichen Beton-
fundament EMH99999. Alternativ kann ein selbst erstelltes Fundament verwendet werden, das jedoch dieselben Spezifikationen
erreichen muss.
Weitere Informationen zu den technischen Daten finden Sie im Anhang ab Seite 35.

Identifikation der Stele

Zur Identifikation befindet sich innen auf der Seitenwand der Stele ein Typenschild.
Öffnen Sie vor der Montage die Gehäusetür und vergewissern Sie sich anhand des
Typenschilds, dass es sich bei dem vorliegenden Modell um die für Ihre Wallbox geeig-
nete Stele handelt.
Weitere Informationen zu den Stelen POLEM4 Single und POLEM4 Twin finden Sie im
Abschnitt „Technische Daten" auf Seite 35.

Lieferumfang

Der Lieferumfang der POLEM4 Single besteht aus den folgenden Komponenten:
x Stele POLEM4 Single, 1 Stück
x Downloadhinweis (mehrsprachig), 1 Stück
x Flachrundkopfschraube mit Bund M6 × 16
(Torx), 5 Stück
x Zylinderschraube M6 × 16 (Innensechskant),
2 Stück
x Doppelbartschlüssel 3 mm zum Entriegeln
der Gehäusetür, 1 Stück
Zubehör
x Flachrundkopfschraube mit Bund M6 × 90,
Download-Hinweis, Stand 10/2019
Produktnummer: 0301431_b
Die ausführlichen Installations- und
Bedienungsanleitungen stehen als
DE
Download unter www.ablmobility.de
bereit. 2 Stück
The detailed installation and operating
manuals are available for download at
EN
www.ablmobility.de.
ABL_Downloadhinweis-Anleitung_01.indd 1 21.10.19 17:03
x Flachrundkopfschraube mit Bund M6 × 16
(Innensechskant), 2 Stück
x Abdeckstopfen M6, 11 Stück
POLEM4 Twin
100000192
100000192-0001
Beispiel: Typenschild der POLEM4 Twin
Identifikation der Stele 7
