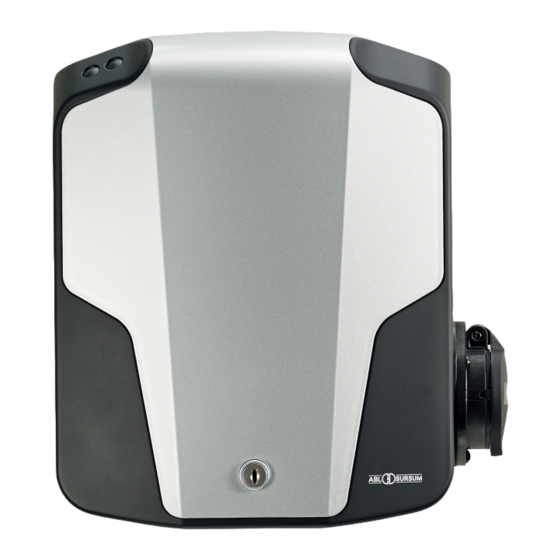

ABL eMH1 Basic Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ABL Anleitungen
  4. Ladegeräte
  5. Wallbox eMH1
  6. Bedienungsanleitung

ABL eMH1 Basic Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für eMH1 Basic:
Inhaltsverzeichnis

Werbung

Quicklinks

eMH1
Basic
mit Steckdose
Bedienungsanleitung
DE
VERSION: 5X2-2015-02-27

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABL eMH1 Basic

Inhaltszusammenfassung für ABL eMH1 Basic

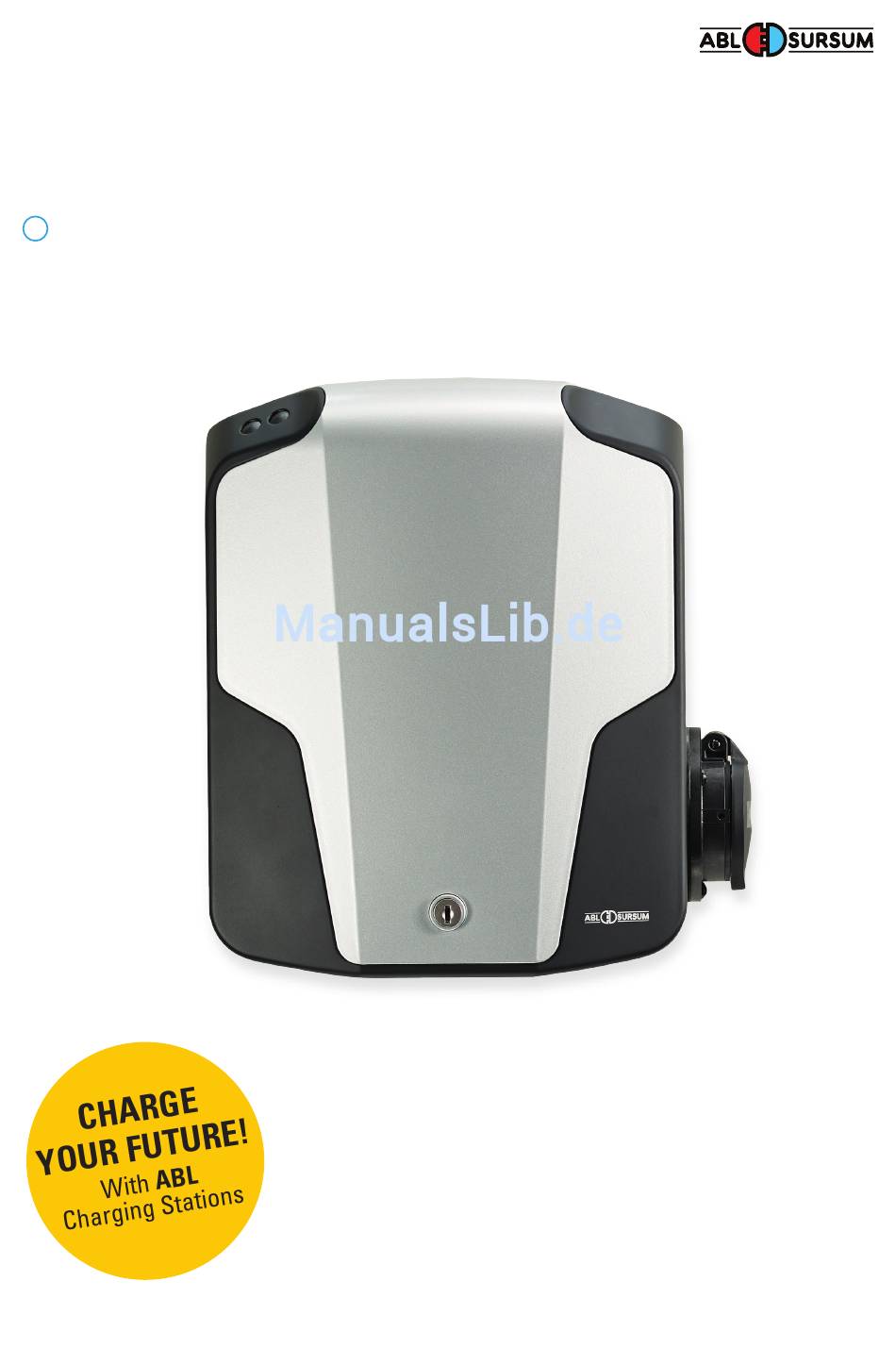

  • Seite 1 eMH1 Basic mit Steckdose Bedienungsanleitung VERSION: 5X2-2015-02-27...
  • Seite 2 Kontakt Händler ABL SURSUM Kontakt Bayerische Elektrozubehör GmbH & Co. KG Hersteller Postfach 10 02 47 91027 Lauf / Pegnitz Web: www.abl-sursum.com Mail: info@abl-sursum.com Telefon +49(0)9123 188-0 Kontakt Telefax +49(0)9123 188-188 Vertrieb Web: www.abl-sursum.com Mail: sales@abl-sursum.com Telefon +49(0)9123 188-126 Kontakt...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Sicherheits- und Gebrauchshinweise Sicherheitshinweise in diesem Handbuch Sicherheitshinweise am Gerät Allgemeine Sicherheitshinweise Gebrauchshinweise / Wartung Einleitung Produktbeschreibung Identifikation der Produkt-Variante Lieferumfang und Auspacken Erhältliches Zubehör Montage und Anschluss Vorgaben zum Installationsort und zur Montage Vorbereitung und mechanische Montage Elektrischer Anschluss Ihrer Ladestation Inbetriebnahme und Ladevorgang Sicherheitshinweise für die Inbetriebnahme Allgemeiner Betrieb...
  • Seite 4 Betriebsstörungen und Lösungen Prüfung des internen RCCB (nur Varianten mit RCCB) Stilllegen des Geräts Anhang Technische Daten Normen & Richtlinien Warenzeichen CE-Kennzeichnung und Konformitätserklärung Glossar & Definitionen Bohrschablone Garantiebestimmungen und Gewährleistung Entsorgungshinweise...

  • Seite 5: Sicherheits- Und Gebrauchshinweise

    Sicherheits- und Gebrauchshinweise Sicherheits- und Gebrauchshinweise Sicherheitshinweise in diesem Handbuch Diese Bedienungsanleitung enthält wichtige Hinweise zur Montage und zum sicheren Betrieb der vorliegenden Ladestation vom Typ eMH1 EVSE 5X2. Lesen und befolgen Sie daher unbedingt die angegebenen Sicherheitshinweise. Insbesondere müssen die in dieser Bedienungsanleitung markierten Warnhinweise und Vorsichtsmaßnahmen beachtet werden.

  • Seite 6: Sicherheitshinweise Am Gerät

    Sicherheits- und Gebrauchshinweise Sicherheitshinweise am Gerät An der Ladestation selbst sind weitere Sicherheits- und Betriebshinweise angebracht. Diese Symbole haben folgende Bedeutung: ACHTUNG! Bitte lesen Sie in jedem Fall zuerst die Bedienungsanleitung (dieses Dokument), bevor Sie das Gehäuse Ihrer eMH1-Ladestation öffnen. ACHTUNG! Nach dem Öffnen können im Inneren des Gehäuses gefährliche elektrische Spannungen vorliegen.

  • Seite 7: Gebrauchshinweise / Wartung

    Sicherheits- und Gebrauchshinweise Der Service-Fall tritt ein, wenn z.B. das Gehäuse, die Ladesteckdose oder das optional erhältliche Ladekabel beschädigt sind, wenn Flüssigkeiten oder Gegenstände in das Ge- häuse gelangt sind, das Gerät direktem Regen ausgesetzt war, fallen gelassen wurde, nicht ordnungsgemäß funktioniert oder anderweitig beschädigt wurde. Beachten Sie insbesondere folgende Punkte: •...
  • Seite 8 Sicherheits- und Gebrauchshinweise • Betreiben Sie das Gerät nicht unter beengten Platzverhältnissen. • Vergewissern Sie sich, dass die vorderseitige Blende stets verschlossen ist, um ein unbefugtes Öffnen des Gehäuses zu unterbinden. Bewahren Sie den zugehörigen Schlüssel an einem Ort auf, der allen befugten Nutzern bekannt ist. •...

  • Seite 9: Einleitung

    Abmessungen eine besonders hohe Sicherheit im Betrieb gewährleistet. eMobility hilft, natürliche Ressourcen einzusparen und die Umwelt nachhaltig zu schüt- zen – und ABL SURSUM ist mit der eMH1-Produktfamilie führender Anbieter in diesem Bereich. Die eMH1 verbindet fortschrittliches und ansprechendes Design mit intuitiver Funktionalität: Je nach Bedarf kann der Anwender zwischen Varianten mit unterschiedli-...

  • Seite 10: Identifikation Der Produkt-Variante

    Einleitung Im täglichen Einsatz ist die eMH1-Ladestation besonders einfach zu bedienen: Über die zwei LEDs im oberen Bereich des Gehäuses sind die aktuellen Betriebszustände jeder- zeit gut ablesbar. Sofern es einmal zu einer Fehlfunktion kommen sollte, können Sie die Ursache über einen spezifischen LED-Fehlercode ablesen, ohne das Gehäuse öffnen zu müssen.

  • Seite 11: Lieferumfang Und Auspacken

    Einleitung In diesem Handbuch werden folgende Ladestationen beschrieben: MODELL NETZANSCHLUSS VARIANTE Integrierte Ladesteckdose nach IEC 62196-2 Typ 2 mit Verriegelung für optional erhältliches Ladeka- 230 / 400 V EVSE 502 bel (Typ 2 auf Typ 2 oder Typ 2 auf Typ 1); interner 50 Hz 16 A RCCB Typ A;...

  • Seite 12: Erhältliches Zubehör

    Sie sich bitte sofort mit Ihrem lokalen Vertriebspartner in Verbindung: Sie fin- den die notwendigen Adressdaten auf Seite ii in diesem Handbuch. Erhältliches Zubehör ABL SURSUM bietet weiteres Zubehör für Ihre eMH1-Ladestation an. Für die Modelle der Baureihen EVSE 5X2 sind folgende Komponenten lieferbar: BEZEICHNUNG...
  • Seite 13 Beachten Sie, dass eine Eigenmontage der Zubehör-Komponenten nicht zulässig ist: Wenden Sie sich an eine qualifizierte Installationsfirma oder vereinbaren Sie die Montage mit Ihrem lokalen Vertriebspartner. Besuchen Sie auch unsere Webseite unter... www.abl-sursum.com Hier finden Sie weitere Informationen zu unseren Produkten und unserem Lieferprogramm!

  • Seite 14: Montage Und Anschluss

    Montage und Anschluss Montage und Anschluss Die elektrotechnische Installation der in dieser Anleitung beschriebenen Varianten der eMH1-Ladestation muss grundsätzlich durch qualifiziertes Fachpersonal erfolgen: Wen- den Sie sich an eine Elektrofachfirma oder vereinbaren Sie mit Ihrem lokalen Vertriebspart- ner die Elektro-Installation vor Ort. Allerdings können Sie als Anwender die mechanische Montage der Ladestation selbst durchführen, solange Sie verschiedene Sicherheitshinweise und allgemeine Vorgaben be- achten.
  • Seite 15 Montage und Anschluss • Diese Ladestation ist für den Anschluss und Betrieb an einer Nennspannung von 230 V 50 Hz (Modelle EVSE 512 / 562 / 572) oder 230 / 400 V 50 Hz (Modelle EVSE 502 / 522 / 552) vorgesehen. •...

  • Seite 16: Vorbereitung Und Mechanische Montage

    Montage und Anschluss Vorbereitung und mechanische Montage Nachdem Sie den Montageort für die eMH1 bestimmt haben, können Sie mit der mecha- nischen Installation beginnen. Für die Montage benötigen Sie folgende Komponenten: • Bohrmaschine oder Akku-Schrauber (nicht im Lieferumfang enthalten) • Bohrer Ø...

  • Seite 17: Elektrischer Anschluss Ihrer Ladestation

    Montage und Anschluss Vorbereitung der Ladestation Gehen Sie wie folgt vor, um die Ladestation für die Montage vorzubereiten: 1. Öffnen Sie die Blende der EVSE 5X2 mit dem mitgelieferten Schlüssel. 2. Lösen Sie die vier Schrauben, die das Ge- häuseoberteil mit der Rückschale verbinden: Bewahren Sie die Schrauben an einem siche- ren Ort auf, Sie benötigen sie wieder für die abschließende Installation.
  • Seite 18 Montage und Anschluss ACHTUNG! Lesen Sie alle Sicherheitshinweise in diesem Handbuch und an der Lade- station selbst und leisten Sie allen Hinweisen unbedingt Folge! Schalten Sie nun den Leitungsschutzschalter (MCB) in der Hausverteilung ab, bevor Sie die Zuleitung in das Gehäuse der EVSE 5X2 einführen: Die Zuleitung muss in jedem Fall stromlos sein, bevor Sie oder ein Dritter das Gehäuse öffnen und/oder die Zuleitung in irgendeiner Form manipulieren.
  • Seite 19 Montage und Anschluss Bei allen 3-phasigen EVSE-Modellen wird die Zuleitung wie folgt angeschlossen: BEZEICHNUNG ADERFARBE ANSCHLUSSKENNZEICHNUNG BRAUN Stromführender Leiter Phase 1 SCHWARZ Stromführender Leiter Phase 2 Stromführender Leiter Phase 3 GRAU Neutral BLAU Schutzleiter GRÜN-GELB GEFAHR! Die oben genannte Farbkodierung ist NICHT international verbindlich: Sofern die einzelnen Adern in der Zuleitung farblich anders kodiert sind, wenden Sie sich sofort an ein qualifiziertes Elektrofachunternehmen! Lassen Sie die Zuleitung prüfen und gegebenenfalls erneuern.

  • Seite 20: Inbetriebnahme Und Ladevorgang

    Die EVSE 5X2 verfügt über eine Ladesteckdose nach IEC 62196-2 Typ 2. Entsprechend benötigen Sie ein optional erhältliches Ladekabel zum Anschluss an Ihr Fahrzeug. Zugunsten einer hohen Flexibilität bietet ABL SURSUM für diesen Zweck zwei unterschiedliche Kabel an: MAXIMALE...

  • Seite 21: Sicherheitshinweise Für Die Inbetriebnahme

    Inbetriebnahme und Ladevorgang geschalteten Fehlerstromschutzschalters beeinträchtigen kann. Diese Schutzschaltung ist insbesondere dann Voraussetzung, wenn Ihr Elektrofahrzeug selbst keinen Schutz vor DC- Fehlerströmen bietet: Informationen dazu erhalten Sie in der Anleitung zu Ihrem Fahrzeug sowie vom Hersteller bzw. Vertriebspartner für Ihr Fahrzeug. ACHTUNG! Stellen Sie sicher, dass Ihr Elektrofahrzeug eine interne DC-Fehlerstrom- schutzschaltung bietet: Je nach Land, in dem Sie die eMH1 betreiben, ist...

  • Seite 22: Allgemeiner Betrieb

    Spannung mehr an den stromführenden Kontakten der Steckdose anliegt. Für die Ladung selbst wird ein optional erhältliches Ladekabel benötigt. Die von ABL SURSUM ange- botenen Modelle sind auf Seite 8 aufgeführt, weitere Informationen erhalten Sie auf der Webseite von ABL SURSUM unter: www.abl-sursum.com...

  • Seite 23: Ladevorgang

    Inbetriebnahme und Ladevorgang GEFAHR! Wenn das Kabel, die Ladekupplung und/oder das Gehäuse mechanisch beschädigt sind oder sichtbare Verformungen aufweisen, dürfen Sie die Ladestation in keinem Fall weiter betreiben! Wenden Sie sich bitte an Ihren lokalen Vertriebspartner, bei dem Sie die Ladestation erworben haben.
  • Seite 24 Inbetriebnahme und Ladevorgang HINWEIS! Sollte es während des Ladevorgangs oder danach zu einer Störung kom- men, so wird diese über die LED-Anzeigen auf der Gehäuseoberseite angezeigt. Im folgenden Kapitel ist beschrieben, wie Sie Betriebs- und Fehlerzustände erkennen und welche Maßnahmen dann notwendig werden.

  • Seite 25: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Ihre eMH1-Ladestation ist für eine maximale Betriebssicherheit und einen möglichst zu- verlässigen Ladebetrieb ausgelegt. Über den FI-Schutzschalter und die DC-Fehlerstromer- kennung (je nach Variante) wird jede interne Betriebsstörung erkannt und das Gerät unmit- telbar abgeschaltet. Sofern es in der Praxis zu einer Störung kommen soll- te, wird diese über die LED-Anzeigen im oberen Be- reich des Gehäuses angezeigt.

  • Seite 26: Fehlermeldungen Im Betrieb Mit Dem Fahrzeug

    Fehlerbehebung HINWEIS! Der Ladevorgang wird grundsätzlich vom Fahrzeug beendet, nicht von der Ladestation. Die EVSE 5X2 gibt auf Basis der Kommunikation mit dem Fahr- zeug lediglich die Meldung aus, dass Sie das Ladekabel aus der Fahrzeug- steckdose entfernen können. Sollte das Fahrzeug in diesem Fall nicht ausrei- chend geladen sein, wenden Sie sich an den Service-Partner für Ihr Fahrzeug.

  • Seite 27: Betriebsstörungen Und Lösungen

    Fehlerbehebung Betriebsstörungen und Lösungen Für den sicheren Betrieb integriert die eMH1 je nach Variante eine DC-Fehlerstromerken- nung und/oder einen Fehlerstromschutzschalter (RCCB), der etwaige Differenzströme er- kennt und die gesamte Ladestation zu Ihrem persönlichen Schutz vom Stromnetz trennt. Der Fehlerstromschutzschalter sitzt unter der abschließbaren Blende: So wird sicherge- stellt, dass er nur von befugten Anwendern bedient werden kann.

  • Seite 28: Prüfung Des Internen Rccb (Nur Varianten Mit Rccb)

    Fehlerbehebung STÖRUNG MÖGLICHE URSACHE LÖSUNGSVORSCHLAG Entfernen Sie die Ladestecker am Fahrzeug Das Ladekabel ist am und an der Ladestation und stecken Sie Fahrzeug oder der La- sie erneut ein: Stellen Sie sicher, dass die Das Elekt- destation nicht korrekt Stecker korrekt in der Fahrzeug- und in der rofahrzeug eingesteckt.

  • Seite 29: Stilllegen Des Geräts

    Fehlerbehebung HINWEIS! Die interne DC-Fehlerstromerkennung (sofern vorhanden) führt zudem vor jedem Ladevorgang einen Selbsttest durch: Im Falle eines Fehlers wird eine entsprechende Fehler-Sequenz ausgegeben (siehe Seite 22). Gehen Sie wie folgt vor, um den RCCB zu prüfen: 1. Öffnen Sie die Blende der Ladestation mit dem mitgelieferten Schlüssel. 2.
  • Seite 30 Fehlerbehebung HINWEIS! Die Variante EVSE 552 bietet anstelle des internen RCCB einen Schalter, mit dem Sie die Ausgabe des Control-Pilot-Signals an die Ladesteckdo- se in der Position 0 unterbechen und damit die Erkennung des Elektro- fahrzeugs verhindern. Bringen Sie den Schalter in die Position I, um die Kommunikation zwischen Ladestation und Fahrzeug über das CP-Signal wieder zu ermöglichen.

  • Seite 31: Anhang

    Anhang Anhang Technische Daten VARIANTE EVSE 502 EVSE 512 EVSE 522 Vorschriften nach IEC 61851-1/22 Nennspannung 230/400 V 50 Hz 230 V 50 Hz 230/400 V 50 Hz 16 A (MCB 32 A (MCB 16 A (MCB Nennstrom bauseits bauseits bauseits erforderlich) erforderlich)
  • Seite 32 Anhang VARIANTE EVSE 552 EVSE 562 EVSE 572 Vorschriften nach IEC 61851-1/22 Nennspannung 230/400 V 50 Hz 230 V 50 Hz Nennstrom 32 A (MCB bauseits erforderlich) Max. Ladeleistung 22 kW 7,2 kW Ladesteckdose Typ 2, mit Verriegelung RCCB, Typ A, 30 mA und elektronische externer RCCB...

  • Seite 33: Normen & Richtlinien

    Anhang Normen & Richtlinien Ihre Ladestation eMH1-EVSE 5X2 erfüllt folgende Normen und Schutzklassen: Allgemeine Normen NORM ERLÄUTERUNG EMV-Richtlinie 2004/108/EG 2002/95/EG RoHS-Richtlinie 2002/96/EG WEEE-Richtlinie ElektroG Elektro- und Elektronikgerätegesetz Normen zur elektromagnetischen Verträglichkeit (EMV) NORM ERLÄUTERUNG DIN EN 61000-6-2:2005 Störfestigkeit Geräte im Bereich Industrie DIN EN 61000-6-3:2007 Störaussendung Geräte im Bereich Haushalt Normen zur Gerätesicherheit...

  • Seite 34: Warenzeichen

    Name von den Rechten Dritter frei ist. CE-Kennzeichnung und Konformitätserklärung Die Ladestation eMH1-EVSE 5X2 trägt das CE-Zeichen. Die entsprechenden Konformitätserklärungen sind bei der ABL SURSUM Bayerische Elektrozubehör GmbH & Co. KG auf Anfrage erhältlich oder unter www.abl-sursum.com als Download verfügbar.

  • Seite 35: Glossar & Definitionen

    Anhang Glossar & Definitionen In dieser Tabelle sind wichtige Abkürzungen aus dem erweiterten Bereich der eMobility vermerkt und erläutert. ABKÜRZUNG ERLÄUTERUNG BEDEUTUNG Battery Electric Elektrofahrzeug (100% E-Nutzung) Vehicle Direct Current Überwachungsgerät zur Meldung von DC-RCM Residual Current Gleichstrom-Fehlerströmen Monitor Global System for Mobile Communi- Standard für volldigitale Mobilfunknetze cations...

  • Seite 36: Bohrschablone

    Anhang Bohrschablone Ihre eMH1-Ladestation wird mit einer Schablone (siehe verkleinerte Abbildung) zur Boh- rung von Montagelöchern in einer geeigneten Oberfläche ausgeliefert. Bei den in dieser Anleitung beschriebenen Varianten der eMH1 ist die Elektro-Installation grundsätzlich an eine qualifizierte Elektrofachkraft zu übertragen, die den Anschluss an das lokale Strom- netz durchführt.

  • Seite 37: Garantiebestimmungen Und Gewährleistung

    Die Gewährleistung ist ebenso wie die Garantie in keinem Fall übertragbar. Sofern Modifikationen jeder Art an dem Produkt vorgenommen wurden, die nicht aus- drücklich von ABL SURSUM genehmigt oder in einer Anleitung für autorisierte Service- Partner beschrieben wurde, erlöschen die Garantieverpflichtungen seitens des Herstellers mit sofortiger Wirkung.

  • Seite 38: Entsorgungshinweise

    Nehmen Sie in keinem Fall selbst Änderungen oder Reparaturen an Ihrem Produkt vor! ABL SURSUM sichert den ordnungsgemäßen Betrieb des vorliegenden Produkts nach der Auslieferung im Rahmen der gesetzlich gültigen Gewährleistung zu. Die Gewährleis- tung ist auf solche Schäden beschränkt, die auf einen normalen Einsatz und auf offen- sichtliche Material- oder Herstellungsmängel zurückzuführen sind.
  • Seite 40 ABL SURSUM Telefon +49 (0) 9123 188-0 Bayerische Elektrozubehör GmbH & Co. KG Telefax +49 (0) 9123 188-188 Postfach 10 02 47 Ottensooser Straße 22 info@abl-sursum.com 91207 Lauf / Pegnitz 91192 Lauf / Pegnitz www.abl-sursum.com 0000037 / 03.2014...
