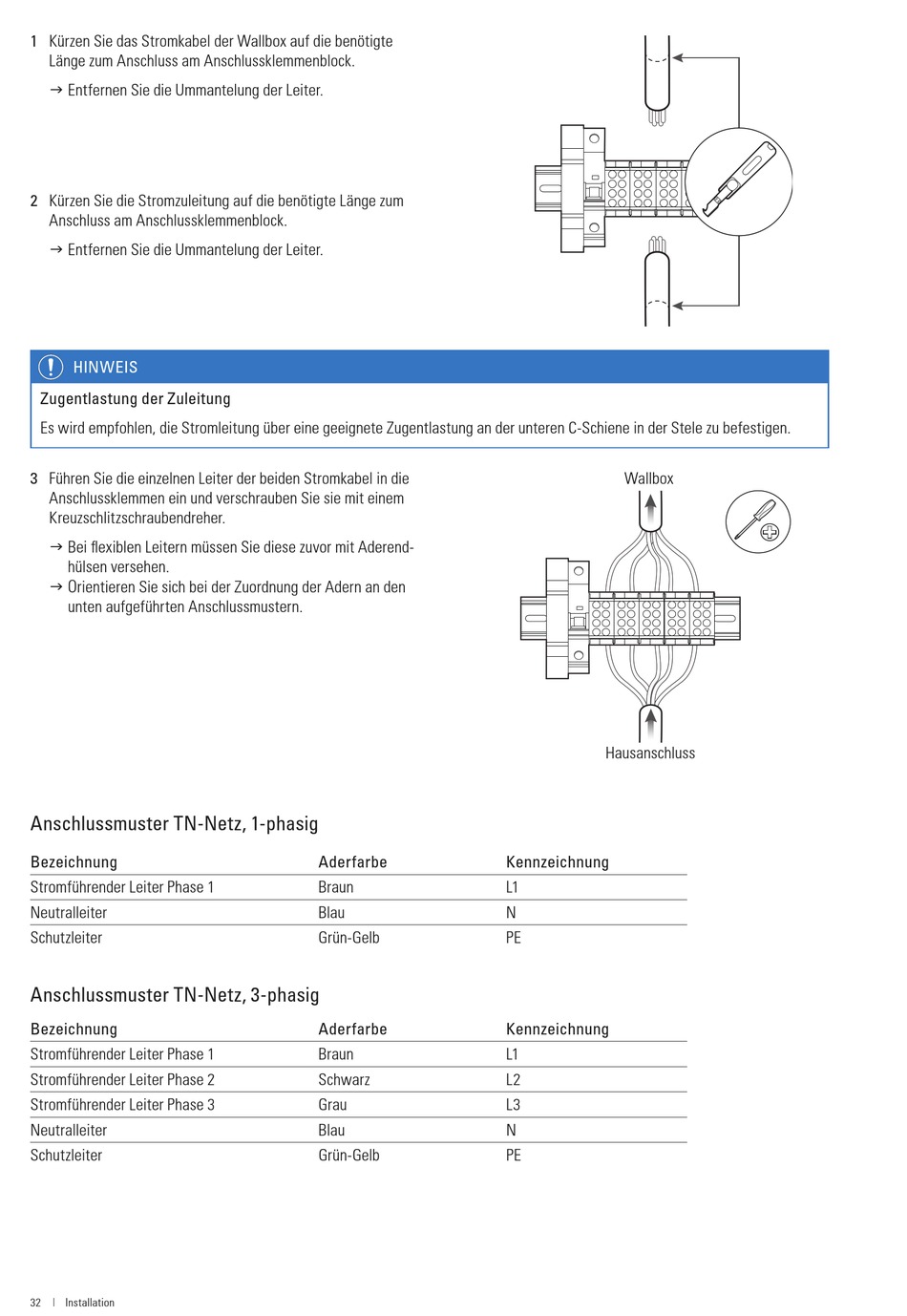

1 Kürzen Sie das Stromkabel der Wallbox auf die benötigte

Länge zum Anschluss am Anschlussklemmenblock.

J Entfernen Sie die Ummantelung der Leiter.

2 Kürzen Sie die Stromzuleitung auf die benötigte Länge zum

Anschluss am Anschlussklemmenblock.

J Entfernen Sie die Ummantelung der Leiter.

HINWEIS

Zugentlastung der Zuleitung

Es wird empfohlen, die Stromleitung über eine geeignete Zugentlastung an der unteren C-Schiene in der Stele zu befestigen.

3 Führen Sie die einzelnen Leiter der beiden Stromkabel in die

Anschlussklemmen ein und verschrauben Sie sie mit einem

Kreuzschlitzschraubendreher.

J Bei flexiblen Leitern müssen Sie diese zuvor mit Aderend-

hülsen versehen.

J Orientieren Sie sich bei der Zuordnung der Adern an den

unten aufgeführten Anschlussmustern.
