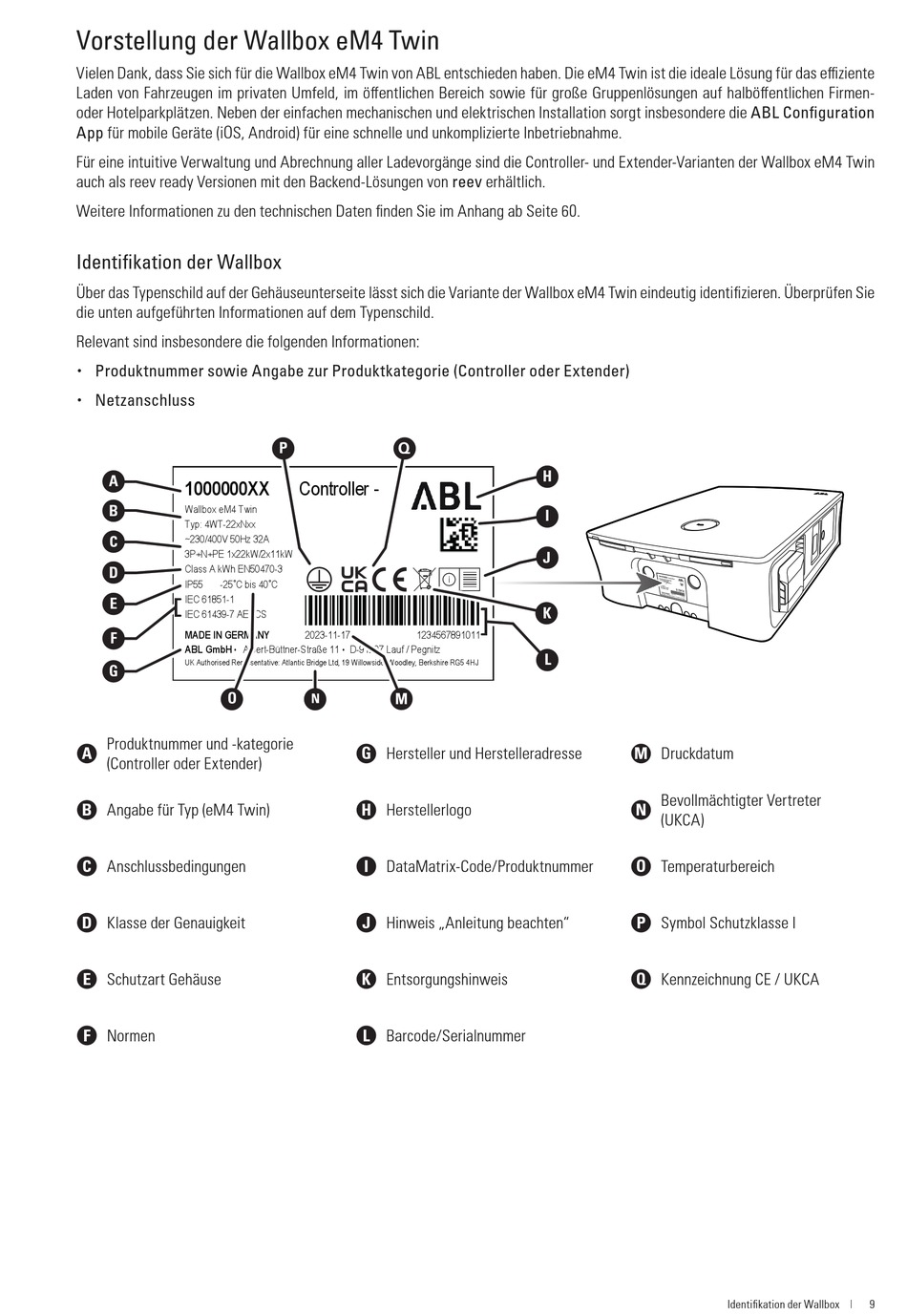

Vorstellung der Wallbox eM4 Twin
Vielen Dank, dass Sie sich für die Wallbox eM4 Twin von ABL entschieden haben. Die eM4 Twin ist die ideale Lösung für das effiziente
Laden von Fahrzeugen im privaten Umfeld, im öffentlichen Bereich sowie für große Gruppenlösungen auf halböffentlichen Firmen-
oder Hotelparkplätzen. Neben der einfachen mechanischen und elektrischen Installation sorgt insbesondere die ABL Configuration
App für mobile Geräte (iOS, Android) für eine schnelle und unkomplizierte Inbetriebnahme.
Für eine intuitive Verwaltung und Abrechnung aller Ladevorgänge sind die Controller- und Extender-Varianten der Wallbox eM4 Twin
auch als reev ready Versionen mit den Backend-Lösungen von reev erhältlich.
Weitere Informationen zu den technischen Daten finden Sie im Anhang ab Seite 60.

Identifikation der Wallbox

Über das Typenschild auf der Gehäuseunterseite lässt sich die Variante der Wallbox eM4 Twin eindeutig identifizieren. Überprüfen Sie
die unten aufgeführten Informationen auf dem Typenschild.
Relevant sind insbesondere die folgenden Informationen:
x Produktnummer sowie Angabe zur Produktkategorie (Controller oder Extender)
x Netzanschluss
A
1000000XX
B Wallbox eM4 Twin
Typ: 4WT-22xNxx
~230/400V 50Hz 32A
C
3P+N+PE 1x22kW/2x11kW
Class A kWh EN50470-3
D
IP55 -25˚C bis 40˚C
IEC 61851-1
E
IEC 61439-7 AEVCS
MADE IN GERMANY
F
ABL GmbH
Albert-Büttner-Straße 11
•
UK Authorised Representative: Atlantic Bridge Ltd, 19 Willowside, Woodley, Berkshire RG5 4HJ
G
O
Produktnummer und -kategorie
A
(Controller oder Extender)
Angabe für Typ (eM4 Twin)
B
Anschlussbedingungen
C
Klasse der Genauigkeit
D
Schutzart Gehäuse
E
Normen
F
Q
P
Controller -
1234567891011
2023-11-17 1234567891011
D-91207 Lauf / Pegnitz
•
M
N
Hersteller und Herstelleradresse
G
Herstellerlogo
H
DataMatrix-Code/Produktnummer
I
Hinweis „Anleitung beachten"
J
Entsorgungshinweis
K
Barcode/Serialnummer
L
H
I
J
K
L
Druckdatum
M
Bevollmächtigter Vertreter
N
(UKCA)
Temperaturbereich
O
Symbol Schutzklasse I
P
Kennzeichnung CE / UKCA
Q
Identifikation der Wallbox 9
