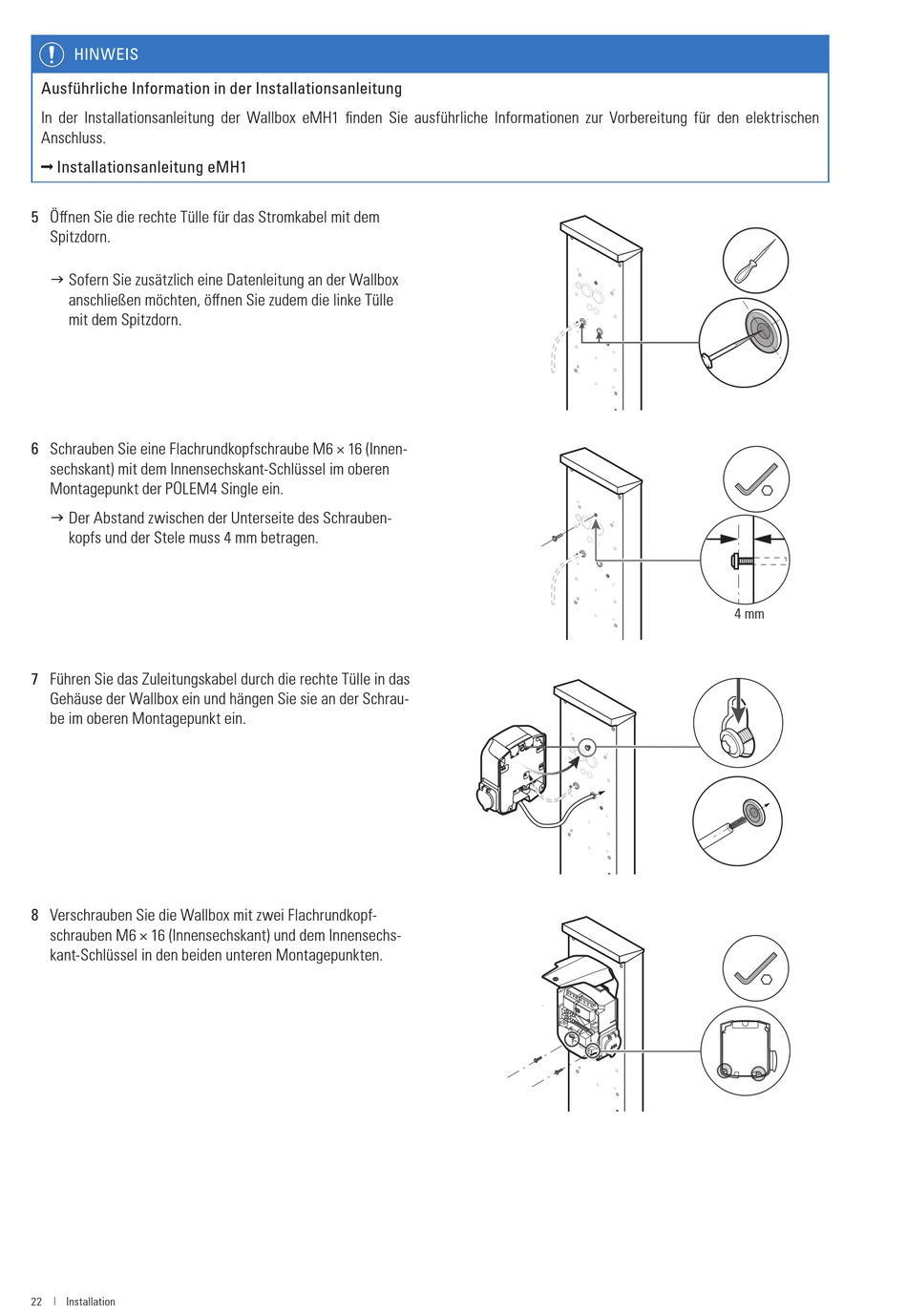

ABL POLEM4 Single Installationsanleitung Seite 22

HINWEIS
Ausführliche Information in der Installationsanleitung
In der Installationsanleitung der Wallbox eMH1 finden Sie ausführliche Informationen zur Vorbereitung für den elektrischen
Anschluss.
Installationsanleitung eMH1
5 Öffnen Sie die rechte Tülle für das Stromkabel mit dem
Spitzdorn.
J Sofern Sie zusätzlich eine Datenleitung an der Wallbox
anschließen möchten, öffnen Sie zudem die linke Tülle
mit dem Spitzdorn.
6 Schrauben Sie eine Flachrundkopfschraube M6 × 16 (Innen-
sechskant) mit dem Innensechskant-Schlüssel im oberen
Montagepunkt der POLEM4 Single ein.
J Der Abstand zwischen der Unterseite des Schrauben-
kopfs und der Stele muss 4 mm betragen.
7 Führen Sie das Zuleitungskabel durch die rechte Tülle in das
Gehäuse der Wallbox ein und hängen Sie sie an der Schrau-
be im oberen Montagepunkt ein.
8 Verschrauben Sie die Wallbox mit zwei Flachrundkopf-
schrauben M6 × 16 (Innensechskant) und dem Innensechs-
kant-Schlüssel in den beiden unteren Montagepunkten.
22 Installation
4 mm
