Die Stele POLEM4 Twin ist zur Montage der folgenden Wallboxen von ABL vorgesehen:
x Wallbox eM4 Twin
Ladestation mit zwei Typ-2-Ladesteckdosen
h = 516 mm, b = 428 mm, t = 145 mm
x Wallbox eMH3 *
Ladestation mit einer oder zwei Typ-2-Ladesteckdosen oder einem oder zwei Ladekabeln
mit Typ-2-Kupplung
h = 586 mm, b = 487 mm, t = 381 mm
* Die Wallboxen ABL eMH1, eMH2 und eMH3 werden nicht mehr hergestellt.

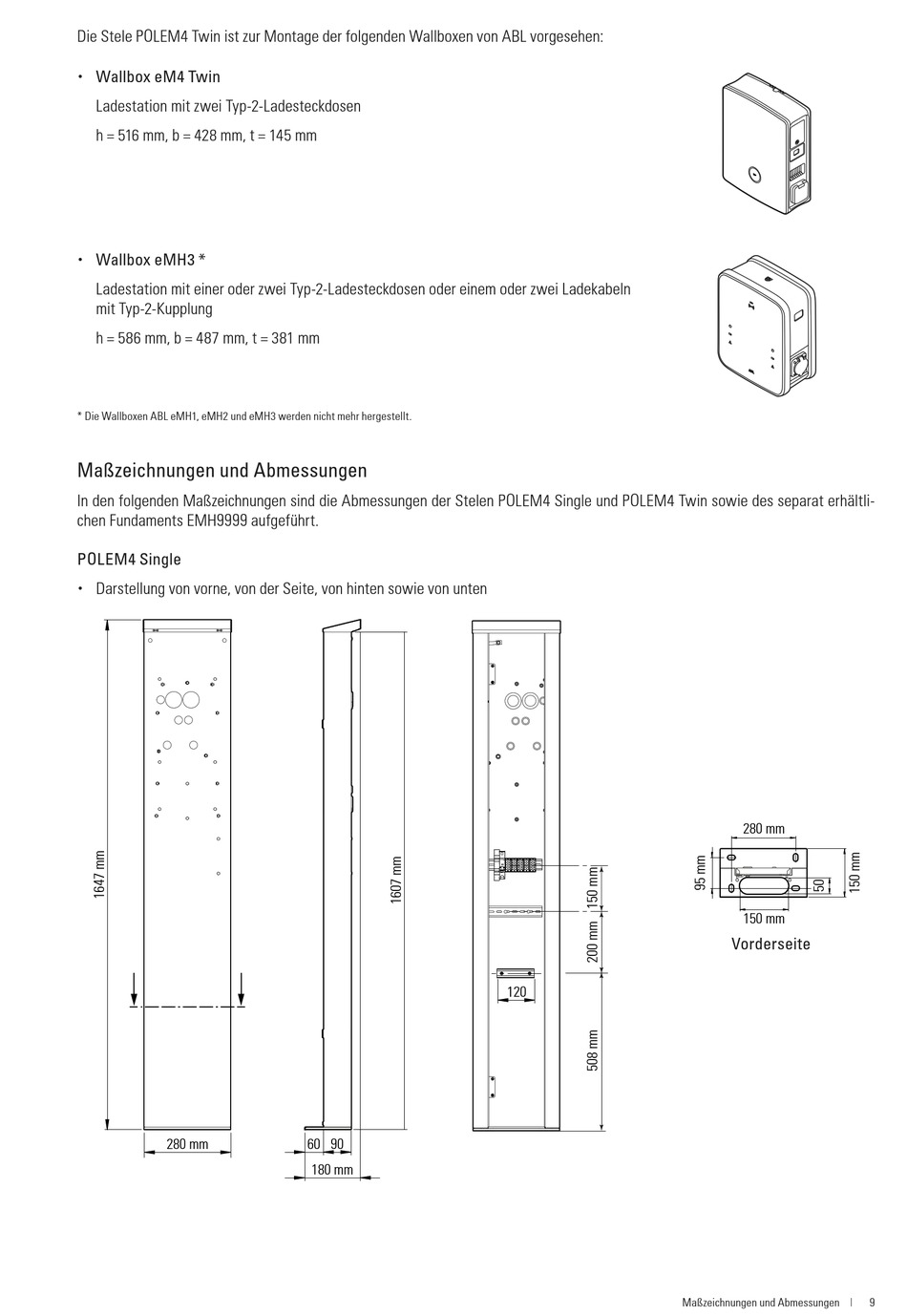

Maßzeichnungen und Abmessungen
In den folgenden Maßzeichnungen sind die Abmessungen der Stelen POLEM4 Single und POLEM4 Twin sowie des separat erhältli-
chen Fundaments EMH9999 aufgeführt.
POLEM4 Single
x Darstellung von vorne, von der Seite, von hinten sowie von unten
280 mm 60 90
180 mm
120
280 mm
150 mm
Vorderseite
Maßzeichnungen und Abmessungen 9
