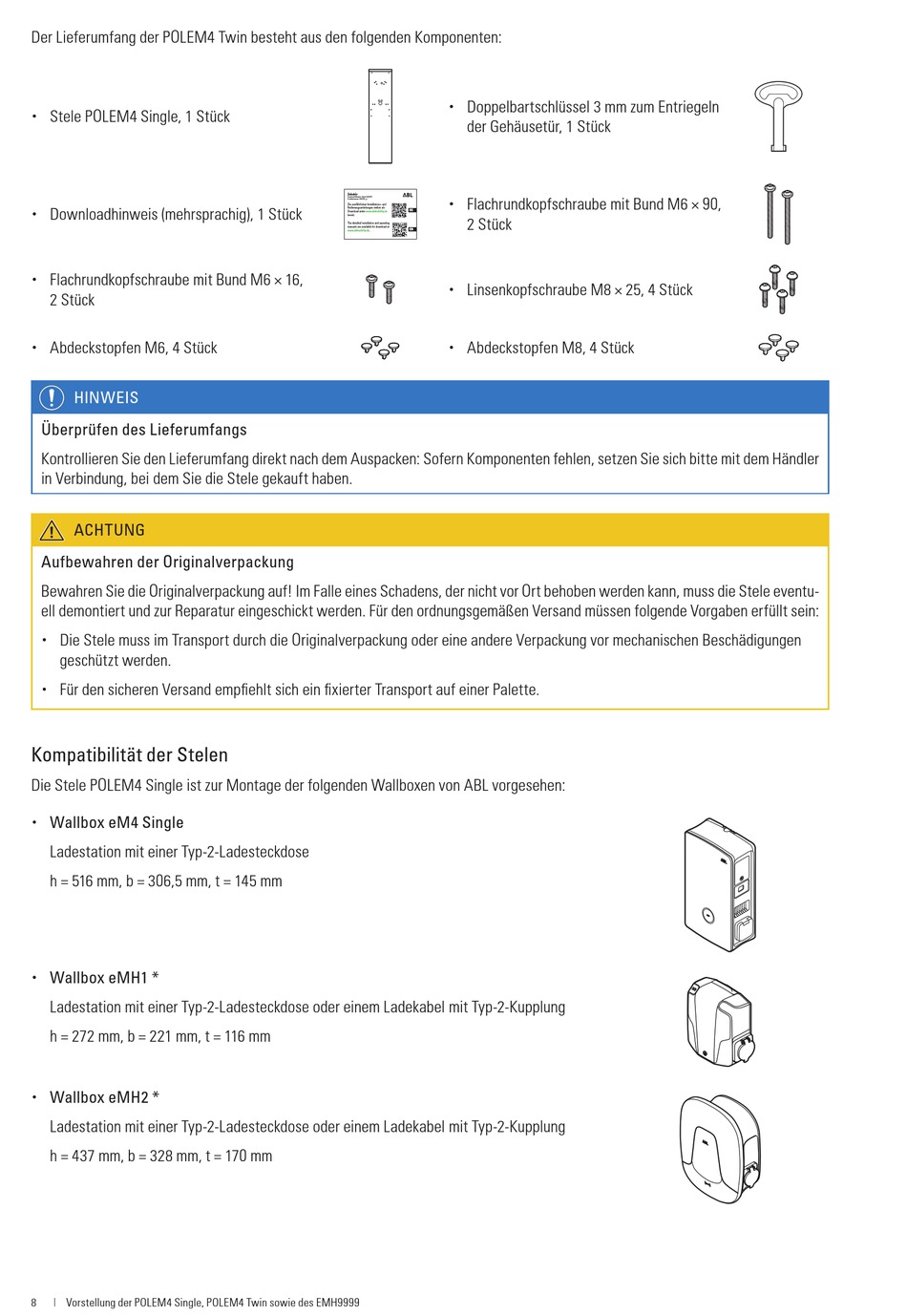

Der Lieferumfang der POLEM4 Twin besteht aus den folgenden Komponenten:
x Stele POLEM4 Single, 1 Stück
x Downloadhinweis (mehrsprachig), 1 Stück
x Flachrundkopfschraube mit Bund M6 × 16,
2 Stück
x Abdeckstopfen M6, 4 Stück
HINWEIS
Überprüfen des Lieferumfangs
Kontrollieren Sie den Lieferumfang direkt nach dem Auspacken: Sofern Komponenten fehlen, setzen Sie sich bitte mit dem Händler
in Verbindung, bei dem Sie die Stele gekauft haben.
ACHTUNG
Aufbewahren der Originalverpackung
Bewahren Sie die Originalverpackung auf! Im Falle eines Schadens, der nicht vor Ort behoben werden kann, muss die Stele eventu-
ell demontiert und zur Reparatur eingeschickt werden. Für den ordnungsgemäßen Versand müssen folgende Vorgaben erfüllt sein:
x Die Stele muss im Transport durch die Originalverpackung oder eine andere Verpackung vor mechanischen Beschädigungen
geschützt werden.
x Für den sicheren Versand empfiehlt sich ein fixierter Transport auf einer Palette.
Kompatibilität der Stelen
Die Stele POLEM4 Single ist zur Montage der folgenden Wallboxen von ABL vorgesehen:
x Wallbox eM4 Single
Ladestation mit einer Typ-2-Ladesteckdose
h = 516 mm, b = 306,5 mm, t = 145 mm
x Wallbox eMH1 *
Ladestation mit einer Typ-2-Ladesteckdose oder einem Ladekabel mit Typ-2-Kupplung
h = 272 mm, b = 221 mm, t = 116 mm
x Wallbox eMH2 *
Ladestation mit einer Typ-2-Ladesteckdose oder einem Ladekabel mit Typ-2-Kupplung
h = 437 mm, b = 328 mm, t = 170 mm
8
Vorstellung der POLEM4 Single, POLEM4 Twin sowie des EMH9999
x Doppelbartschlüssel 3 mm zum Entriegeln
der Gehäusetür, 1 Stück
Zubehör
x Flachrundkopfschraube mit Bund M6 × 90,
Download-Hinweis, Stand 10/2019
Produktnummer: 0301431_b
Die ausführlichen Installations- und
Bedienungsanleitungen stehen als
DE
Download unter
www.ablmobility.de
bereit.
2 Stück
The detailed installation and operating
manuals are available for download at
EN
www.ablmobility.de.
ABL_Downloadhinweis-Anleitung_01.indd 1
21.10.19 17:03
x Linsenkopfschraube M8 × 25, 4 Stück
x Abdeckstopfen M8, 4 Stück
