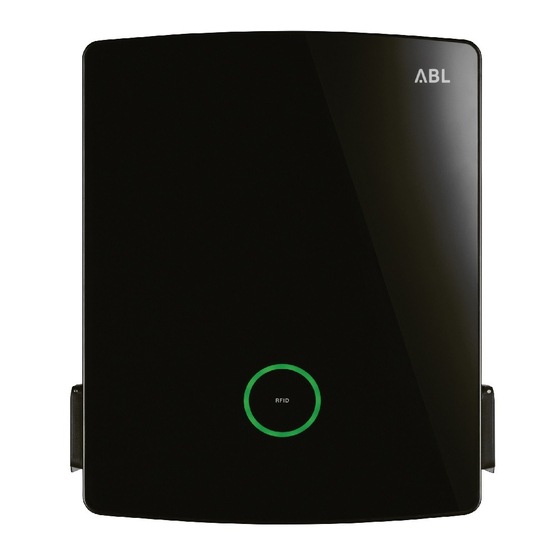

ABL Wallbox eM4 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Wallbox eM4:
- Bedienungsanleitung und sicherheitshinweise (320 Seiten) ,
- Bedienungsanleitung/sicherheitshinweise (268 Seiten) ,
- Installationsanleitung (72 Seiten)
Verwandte Anleitungen für ABL Wallbox eM4
Inhaltszusammenfassung für ABL Wallbox eM4
- Seite 1 Wallbox eM4 Informationen zum eichrechtskonformen Laden für Anwender Artikelnummer: 0301920_DE_f...
-
Seite 2: Kontakt
Kontakt ABL GmbH Albert-Büttner-Straße 11 91207 Lauf / Pegnitz Deutschland +49 (0) 9123 188-0 info@abl.de www.ablmobility.de Customer Service +49 (0) 9123 188-0 service@abl.de www.ablmobility.de/de/service/support/ Kontakt Revision: 0301920_DE_f Stand: 18.01.24... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kontakt Einführung Sicherheitshinweise Überblick Begriffserklärung Produktprüfung Vorbereitung Beschaffenheitsprüfung Beschreibung des Typenschilds der Ladestation Genauigkeitsprüfung und Rechnungskontrolle Darstellung von Messwerten über den Energiezähler Ladevorgang 1 und Aufwärm phase des Energiezählers Ladevorgang 2 und Genauigkeitsprüfung Rechnungskontrolle Anhang Technische Daten Bestimmung des Ablaufs der Eichfrist Verwenderauflagen Messrichtigkeitshinweise Urheberrecht und Copyright... -
Seite 4: Einführung
Einführung Das vorliegende Dokument und die Installationsanleitung der zu prüfenden Ladestation müssen sorgfältig gelesen werden. Das vorliegende Dokument beschreibt die Funktionsweise der eichrechtskonformen Wallbo- xen eM4 Twin und eM4 Single und richtet sich an: Charge Point Operatoren (CPO) eMobility Service-Provider (EMSP) Marktüberwachungsbehörden Eichbehörden Die Installations- und Bedienungsanleitungen der Ladestationen stehen als Download unter www.ablmobility.de bereit. -
Seite 5: Überblick
Überblick Eichrechtskonform bedeutet, dass die Messdatensätze zu jedem einzelnen Ladevorgang gespeichert werden. Gemäß dem Mess- und Eichgesetz (MessEG), der Mess- und Eichverordnung (MessEV) sowie der Preisangaben- verordnung (PAngV) darf ab 01.04.2019 elektrischer Strom an öffentlichen Ladestationen in Deutschland nur eich- rechtskonform abgerechnet werden. -
Seite 6: Begriffserklärung
Begriffserklärung Im Folgenden finden Sie Erläuterungen zu Abkürzungen und Begrifflichkeiten, die in dieser Anleitung benutzt werden. Abkürzung / Begriff Erläuterung Ladestation, Bezeichnung entsprechend der Kategorie 6.8 des REA-Dokuments 6.8-Gerät „Ermittelte Regeln und Erkenntnisse des Regelermittlungsausschusses nach § 46 des Mess- und Eichgesetzes“ BMPB Baumusterprüfbescheinigung Charge Point Operator, z. -
Seite 7: Produktprüfung
HINWEIS 6.8.-Gerät als Teil einer Ladegruppe oder als im Betrieb alleinstehende Ladestation Die eichrechtskonformen Ladestationen von ABL sind für den Betrieb in einer Ladegruppe vorbereitet: Dabei übernimmt der Controller+ die Steuerung der untergeordneten Extender+ Ladestationen. In einer kabelgebundenen Gruppeninstallation werden alle Ladestationen über LAN-Kabel mit einem zent- ralen Router oder Switch verbunden. -
Seite 8: Bereitstellung Von Medien Zur Autorisierung
Eine elektrische Prüflast, die... ein Elektrofahrzeug simuliert mindestens zwei unterschiedliche Stromstärkestufen von der Ladestation anfordern kann. Ein Normalleistungsmessgerät, das... zwischen die oben genannte Prüflast und den Prüfadapter (siehe nächster Punkt) geschaltet wird im Sinne von § 47 MessEG metrologisch rückgeführt ist. Ein Prüfadapter, der... -
Seite 9: Informationen Zu Den Software-Anwendungen
Die zwei Software-Anwendungen dienen zur zeitversetzten, visuellen Kontrolle der Unverfälschtheit übertragener Messdaten. Durch die unabhängige Transparenzsoftware kann sichergestellt werden, dass niemand die Abrechnung des Ladevorgangs manipuliert hat. Die Software-Anwendungen stehen auf der ABL-Webseite zum Download zur Verfügung: www.abl mobility.de > Support > Downloads > Software Vorbereitung... -
Seite 10: Beschaffenheitsprüfung
Die Steuereinheit speichert die Mess- datensätze revisionssicher und führt ein Eichrechtslogbuch, das über die 2 Steuereinheit * Anbringung der Plombierung an den Anwendung ABL Eichrecht Data Reader Powermodulen wahlweise oben oder dargestellt, gefiltert und ereignisbezogen unten exportiert werden kann. Wallbox eM4 Single Der Anschlussblock ist als Anpassung für... -
Seite 11: Beschreibung Des Typenschilds Der Ladestation
Beispiel: Im Fall der Wallboxen eM4 Single und eM4 Twin befindet sich das Typenschild auf der Unterseite des Gehäuses. Das Typenschild der eichrechtskonformen Ladestationen zeigt die folgenden Informationen: 1000000XX Controller + Wallbox eM4 x JJ xxxx Typ: 4Wx-22CEx2 230/400V 50Hz 32A ˜... -
Seite 12: Genauigkeitsprüfung Und Rechnungskontrolle
Ladestation gespeicherten Messdatensatz zu vergleichen. Im Rahmen der Rechnungskontrolle werden die in der Steuereinheit der Ladestation gespeicherten Messdatensätze mit der Software- Anwendung ABL Eichrecht Data Reader auf den Computer übertragen. 3 Rechnungskontrolle Auf dem Computer werden die Datensätze mit Hilfe der Software- Anwendung S.A.F.E. -
Seite 13: Darstellung Von Messwerten Über Den Energiezähler
HINWEIS Darstellung in dieser Anleitung Auf den folgenden Seiten werden alle Arbeitsschritte am Beispiel des rechten Ladepunkts einer Wallbox eM4 Twin dargestellt: Die Arbeitsschritte sind bei einer Wallbox eM4 Single identisch, für den zweiten Ladepunkt der Wallbox eM4 Twin muss lediglich die linke Ladesteckdose belegt werden. - Seite 14 3 Lösen Sie über den Prüfadapter (Fahrzeugsimula- tor) eine Ladeanforderung aus. 4 Autorisieren Sie den Ladevorgang über ein geeignetes Medium (z. B. RFID-Karte oder Ladeschlüssel). Die Ladestation startet den Ladevorgang. 5 Beobachten Sie die Energieabgabe über den Ener- giezähler des Ladepunkts: Bei Stromfluss erhöht sich der Zählerstand.
-
Seite 15: Ladevorgang 2 Und Genauigkeitsprüfung
Ladevorgang 2 und Genauigkeitsprüfung In einem zweiten Ladevorgang wird eine weitere Messung durchgeführt. Dabei muss der in Schritt 8 (siehe vorhe- riger Abschnitt) dokumentierte Endwert des Zählers zunächst mit dem Anfangswert des zweiten Ladevorgangs verglichen werden. Für die Genauigkeitsprüfung wird der Zählerwert am Ende des zweiten Ladevorgangs erneut dokumentiert und kann dann später bei der Rechnungskontrolle mit den Messdatensätzen verglichen werden, die aus der Steuereinheit der Ladestation bezogen werden. -
Seite 16: Rechnungskontrolle
Ladestation angebracht ist. Dieser Aufkleber zeigt die Seriennummer des Energiezählers, die auch in der Listen- ansicht Zähler in der Software ABL Eichrecht Data Reader (siehe Abbildung unten) dargestellt wird. Über diese Listenansicht können Sie anschließend die Zuordnung zwischen dem Controller+ und den verbundenen Ladestatio- nen (Extender+) herstellen, um die zugehörigen Messdatensätze gezielt herunterzuladen. -
Seite 17: Technische Unterstützung
HINWEIS Technische Unterstützung Zur Aktivierung der Auslesefunktion setzen Sie sich mit dem Customer Service von ABL in Verbindung (siehe „Kontakt“ auf Seite 2): Ein Service-Techniker wird Sie bei den folgenden Schritten unterstützen. Stellen Sie dazu sicher, dass die Netzwerkkommunikation mit der Ladestation eingerichtet und ein Fernzugang (z. -
Seite 18: Information Zum Verwendeten Zeitformat
Beginn und Ende auf den Zeitpunkt des zweiten Ladevorgangs ein. In der Datentabelle wird der gewählte Zeit- raum dargestellt. HINWEIS Information zum verwendeten Zeitformat Die Ladestation verwendet intern die UTC-Zeit. Die Software ABL Eichrecht Data Reader überführt die UTC-Zeit in die nationale Zeit. Produktprüfung... - Seite 19 10 Die zeitlich eingegrenzten Messdaten werden aufgelistet. Sie können die Zeile des auszulesenden Messdatensatzes für Ladevorgang 2 über die untenstehenden Parameter lokalisieren. Im Reiter Daten werden die folgenden Informationen tabellarisch dargestellt: Spalte Beschreibung Fortlaufende Nummerierung der Ereignisse Zeitpunkt Zeitstempel zu Beginn eines Ereignisses Zeitpunkt 2 Zeitstempel am Ende eines Ereignisses Art des Eintrags (Ereignis, Messwert, LOG-Eintrag)
- Seite 20 12 Markieren Sie die Zeile für den zweiten Ladevor- gang, indem Sie in das Kästchen am Zeilenbeginn klicken. Bei Bedarf können Sie über die Kästchen auch mehrere Datensätze markieren. 13 Exportieren Sie den/die ausgewählte(n) Datensät- ze über die Schaltflächen im Reiter Export. Für die Übertragung der Daten in die Transpa- renzsoftware, klicken Sie auf die Schaltfläche In TPS öffnen.
-
Seite 21: Verifizierung Der Messdatensätze Fehlgeschlagen
18 Klicken Sie auf die Schaltfläche Schließen, um die Transparenzsoftware zu beenden. Die Transparenzsoftware wird beendet. 19 Wechseln Sie zur Software ABL Eichrecht Data Reader und klicken Sie in der Menüleiste auf die Schalt- fläche Verbindung trennen. Die Software ABL Eichrecht Data Reader wird beendet. -
Seite 22: Anhang
Anhang Technische Daten Die vorliegende Ladestation erfüllt gemäß BMPB die folgenden Nennbetriebsbedingungen: Hersteller Baumusterprüfbescheinigung VDE-40056816 Typbezeichnung Gemäß Baumusterprüfbescheinigung Klasse der Genauigkeit Klasse der mechanischen Umgebungs bedingungen Klasse der elektromagnetischen Umgebungsbedingungen Betriebstemperaturbereich Von -25°C bis 40°C Relative Luftfeuchtigkeit 5 bis 95 %, nicht kondensierend MID-konform Konformität /kWh, T... -
Seite 23: Bestimmung Des Ablaufs Der Eichfrist
Die seitlichen Klappen, die den Zugang zu den Fehlerstromschutzschaltern ermöglichen, sind durch einen Schließzylinder gesichert. Der Betreiber kann zusätzliche Schutzmaßnahmen ergreifen. Beispielsweise können Schließzylinder mit einer höheren Sicherheitsstufe angebracht werden, die über den ABL Customer Service bezogen werden können. Außerdem können weitere Einrichtungen angebracht werden, um unzuläs- sige Eingriffe zu detektieren. -
Seite 24: Verwenderauflagen
Verwenderauflagen Fernanzeige auf einem dem Kunden gehörenden Endgerät Eine eichrechtskonforme Fernanzeige (Anzeige entsprechend Ausnahmeregelung Anlage 2 Nr. 9.1 a) bis d) MessEV) erfolgt bei den mit der BMPB abgedeckten 6.8-Geräten in Verbindung mit einem Endgerät des Kunden und der „Transparenz- und Displaysoftware“ gemäß den nachfolgenden Kenndaten. Eichrechtskonform ist die Anzeige nur dann, wenn die Messwerte aus der Ladeeinrichtung in dieser Form ausgegeben werden: in kWh mit mindestens zwei Nachkommastellen zusammen mit der vom Zusatzmodul erzeugten Signatur der Datenpakete... -
Seite 25: Messrichtigkeitshinweise
Die Verwender der Ladeeinrichtung haben während des Betriebs dafür Sorge zu tragen, dass die Konfiguration der Ladeeinrichtung gemäß den Vorgaben zum Eichrecht, beschrieben im Abschnitt Konfiguration der Wallbox eM4 Single/Twin in der jeweiligen Installationsanleitung (siehe www.ablmobility.de) von ABL, ausgeführt ist. - Seite 26 § 33 MessEG (Zitat) § 33 Anforderungen an das Verwenden von Messwerten (1) Werte für Messgrößen dürfen im geschäftlichen oder amtlichen Verkehr oder bei Messungen im öffentlichen Interesse nur dann angegeben oder verwendet werden, wenn zu ihrer Bestimmung ein Messgerät bestimmungs- gemäß...
-
Seite 27: Urheberrecht Und Copyright
Urheberrecht und Copyright Copyright © 2023 Version 0301920_DE_f, Stand: 18.01.24 Alle Rechte vorbehalten. Alle Angaben in dieser Anleitung können ohne vorherige Ankündigung geändert werden und stellen keine Verpflichtung auf Seiten des Herstellers dar. Alle Abbildungen in dieser Anleitung können von dem ausgelieferten Produkt abweichen und stellen keine Verpflichtung auf Seiten des Herstellers dar. - Seite 28 ABL GmbH · Albert-Büttner-Straße 11 · D-91207 Lauf / Pegnitz T. +49 (0) 9123 188-0 · info@abl.de · www.ablmobility.de...
