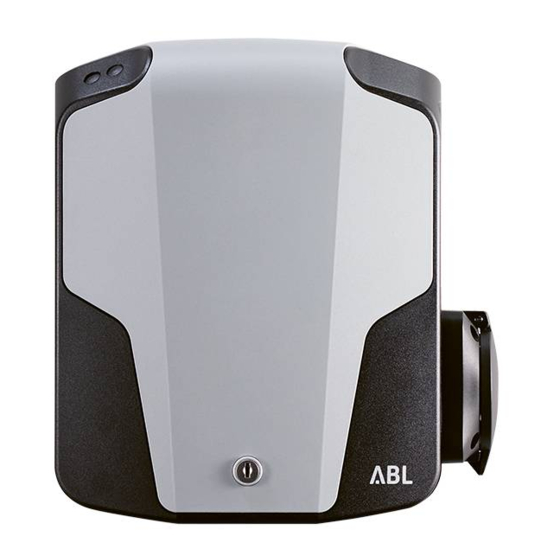

ABL Wallbox eMH1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ABL Anleitungen
  4. Ladegeräte
  5. Wallbox eMH1
  6. Bedienungsanleitung

ABL Wallbox eMH1 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Wallbox eMH1:
Inhaltsverzeichnis

Werbung

Quicklinks

Wallbox eMH1
DE
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABL Wallbox eMH1

Inhaltszusammenfassung für ABL Wallbox eMH1

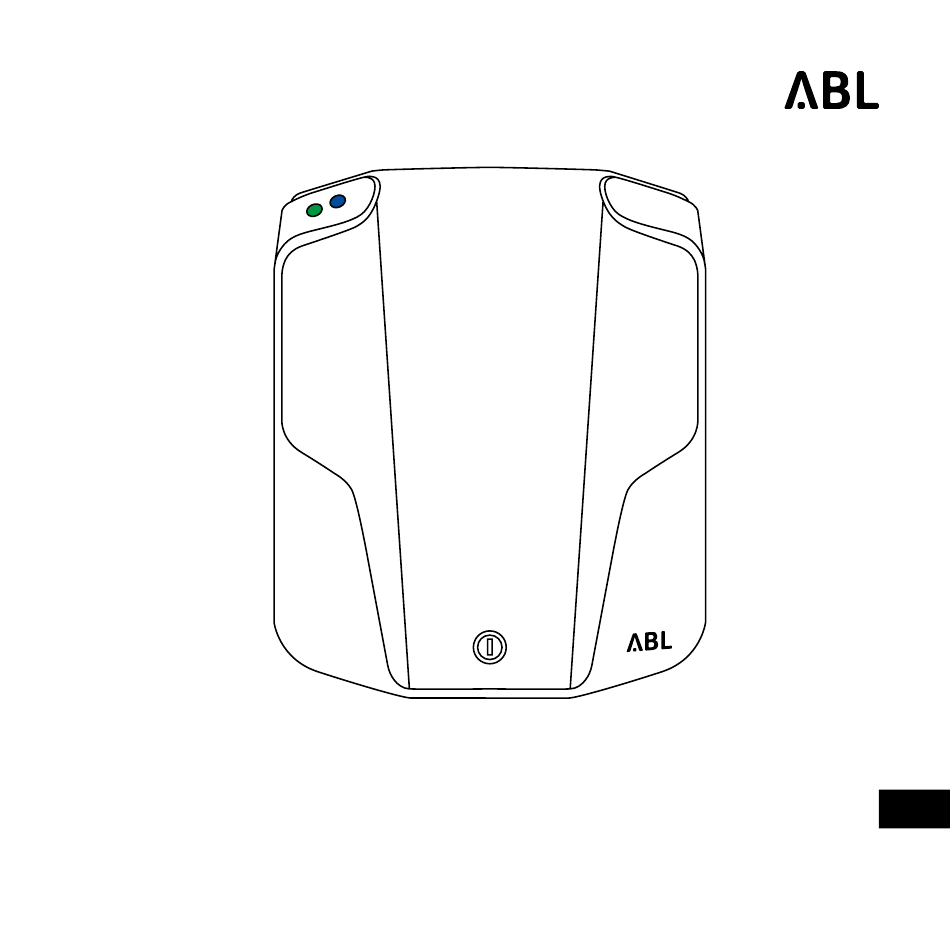

  • Seite 1 Wallbox eMH1 Bedienungsanleitung...
  • Seite 2 Herzlichen Glückwunsch zu Ihrer neuen Wallbox eMH1! Die eMH1 ist kompakt. Ihre Bedienung ist kinderleicht. Ihre Sicherheit ist maximal.

  • Seite 3: Inhaltsverzeichnis

    INHALT Sicherheit geht vor 1. Sicherheits- und Gebrauchshinweise Einführung 2. Ihr Modell 3. Lieferumfang 4. Zubehör Ladevorgang 5. Laden Fehlerbehebungen 6. Fehlermeldungen 7. Sichtfenster 8. Stilllegen Anhang 9. Definitionen 10. Technische Daten 11. Normen, Richtlinien, Warenzeichen 12. Garantien, Gewährleistungen 13. Entsorgungshinweise...

  • Seite 4: Sicherheit Geht Vor

    SICHERHEIT GEHT VOR 1. Sicherheits- und Gebrauchshinweise...

  • Seite 5: Sicherheits- Und Gebrauchshinweise

    1. SICHERHEITS- UND GEBRAUCHSHINWEISE Bitte beachten Sie Ein Hinweis auf • alle Sicherheits- und Gebrauchshinweise Gefahr durch elektri- • sche Spannungen Es gelten die jeweili- • gen lokalen Vorschrif- Gefährdung für Leib • ten für den Betrieb von und Leben elektrischen Geräten Ein Hinweis auf Ein Hinweis auf...
  • Seite 6 1. SICHERHEITS- UND GEBRAUCHSHINWEISE Die Wallbox darf nicht Der Montageort muss unter direkter Sonnenein- Schutz vor Regenwasser, strahlung stehen fließenden Wasser oder anderen Flüssigkeiten bieten Die Wallbox befindet Der Montageort sich nicht in der Nähe muss eine ausreichende von Wärmequellen Luftzirkulation bieten.
  • Seite 7 1. SICHERHEITS- UND GEBRAUCHSHINWEISE 222 mm Die Montagefläche beträgt Der Montageuntergrund muss Die Mindestabstände zu ande- • • • mindestens 262 x 222 mm eben und fest sein ren technischen Anlagen müs- (Höhe x Breite) sen eingehalten werden Bei Fragen Ihren Elektro- •...
  • Seite 8 1. SICHERHEITS- UND GEBRAUCHSHINWEISE Die Wallbox muss an Die Nennspannung • • muss beachtet werden. einen Schutzleiter an- geschlossen werden Nennspannung: S. 60 Der Montageort bietet • Der Kabeleintritt • idealerweise bereits verläuft idealerweise einen Anschluss an das auf der Unterseite der Stromnetz Gehäuserückschale Alternativ muss eine...
  • Seite 9 1. SICHERHEITS- UND GEBRAUCHSHINWEISE Das Ladekabel darf Über das Ladekabel • • während des Ladevor- oder die Ladekupplung gangs nicht auf Zug darf nicht gefahren stehen werden Das Ladekabel darf Das Ladekabel muss • • nicht geknickt oder kompakt zusammengerollt verdreht werden und deponiert werden.
  • Seite 10 1. SICHERHEITS- UND GEBRAUCHSHINWEISE Die (De-)Montage und Reparatur Die Wallbox muss durch einen • • darf nur durch Elektrofachinstal- FI-Schutzschalter Typ A abgesi- lateure ausgeführt werden chert werden. Änderungen an der Wallbox Je nach Variante ist dieser • • dürfen nicht selbst durchgeführt bereits in der eMH1 verbaut werden oder muss vom Elektrofachin-...
  • Seite 11 1. SICHERHEITS- UND GEBRAUCHSHINWEISE Die Zuleitung muss separat in Die eMH1 Alle Varianten der eMH1 sind ab • • der Hausverteilung über einen erfüllt alle sicherheitstechni- Oktober 2018 mit einem RCM14 • geeigneten und richtig schen Vorgaben, Normen und bestückt Richtlinien.
  • Seite 12 Tuches freien Zustand geprüft werden Es darf kein Hochdruck- • reiniger oder ähnliches Die T-Taste des FI-Schutzschalters muss • Gerät verwendet halbjährlich ausgelöst werden. Siehe Be- werden dienungsanleitung unter www.abl.de Bei Beschädigungen zuerst Ihren lokalen • Vertriebspartner kontaktieren...

  • Seite 13: Einführung

    EINFÜHRUNG 2. Ihr Modell 3. Lieferumfang 4. Zubehör...

  • Seite 14: Ihr Modell

    2. IHR MODELL Typenschild Modellvarianten 1 Die Blende öffnen 2 Das Typenschild ist unter der 3 S. 15 Blende Blende Typenschild...
  • Seite 15 IP44 IEC 61851-1 0889 IEC 61439-7 ACSEV MADE IN GERMANY ABL SURSUM Bayer. Elektrozubehör 1 W x x x x 0 0 0 0 1 fortlaufende 2 0 1 8 - 0 4 - 2 0 GmbH & Co. KG...

  • Seite 16: Typenschild

    2. IHR MODELL Typenschild Modellvarianten LADEKABEL TYP 1 LADEKABEL TYP 2 Die eMH1 mit Ladekabel verfügt über CP - Signalkontakt • L3 – Stromführend Control Pilot ein fest verbundenes Ladekabel mit einer N- Neutralleiter PP - Signalkontakt Typ1- oder Typ2-Ladekupplung Proximity Pilot Das Ladekabel wird in der Ladebuchse •...
  • Seite 17 Fahrzeugs angeschlossen ist Ohne Verriegelung wird keine Spannung über die • L2 - Stromführend stromführenden Kontakte der Steckdose auf das L3 – Stromführend Ladekabel ausgegeben Entsprechende Ladekabel bietet ABL als Zubehör an. • N- Neutralleiter Zubehör: S.19 PE – Schutzleiter...

  • Seite 18: Lieferumfang

    3. LIEFERUMFANG Wallbox eMH1 2 x Schlüssel Bohrschablone Montageanleitung 3 x Schrauben (Senkkopf, 3 x Dübel 5 x 60 mm, T20) (8 x 40 mm) 1 Den Lieferumfang direkt nach 2 Bei fehlenden Komponenten dem Auspacken überprüfen Ihren lokalen Vertriebspartner...

  • Seite 19: Zubehör

    *Stele ohne Wallbox Fundament für Stele eMH1 Für die Bodenmontage der Stele bietet ABL das Fertigfundament an, das die nötige Stabilität und Sicherheit für die Stele bietet und eine Rohr- leitung für den Schutz der Zuleitungen integriert. Das Fundament ist aus Beton der Güte C 25/30 gefertigt und erfüllt die Expositionsklassen XC4...
  • Seite 20 4. ZUBEHÖR Montageplatte für alle Wallboxen eMH1 USB/RS485 Konverter Zum Einstellen der Ladeströme über serielle RS485-Schnittstelle am EVCC Virtueller COM-Port USB: Typ B RS485: RJ12 und MOLEX 5557 incl. Software und zwei Versor- gungskabel...
  • Seite 21 4. ZUBEHÖR homeCLU Eine zukunftsweisende Lösung Für alle Wallboxen eMH1 zur Nutzung Weitere für die effiziente und sichere eines Lastmanagements incl. Steue- Informationen unter Verteilung der vorhandenen Strom- rung, Phasenstrommesser, Netzteil www.abl.de versorgung zu Hause. und RS485-USB-Adapterkabel.

  • Seite 22: Adapterkabel Typ 2 Auf Typ

    4. ZUBEHÖR Ladekabel Typ 2 nach IEC 62196-2 · 32 A 240/415 V AC · 3 ph Länge ca. 4 m · spritzwassergeschützt IP44 Typ 2 Ladekabel Typ 2 nach IEC 62196-2 · 20 A 240/415 V AC · 3 ph Länge ca.

  • Seite 23: Ladevorgang

    LADEVORGANG 5. Laden...

  • Seite 24: Laden

    5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang Leuchten Blinken Zustände LEDs Leuchten Blinken...
  • Seite 25 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang Sequenz A Die Wallbox ist betriebsbereit 1sec 1sec 1sec 1sec 1sec 1sec Die grüne LED blinkt alle 5 Sekunden Die blaue LED ist dauerhaft aus 1 Die LED-Anzeigen der Wallbox Fehlermeldungen werden auch auf diesen Zustand überprüfen.
  • Seite 26 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang LADEKABEL TYP 1 Gehäusetasche Typ 1 Knopf 1 Den Knopf auf der Ladekupplung 2 Die Ladekupplung Typ 1 3 S. 29 Typ 1 gedrückt halten. Der Knopf aus der Gehäusetasche Typ 1 4 S.
  • Seite 27 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang LADEKABEL TYP 2 Gehäusetasche Typ 2 1 Die Ladekupplung Typ 2 leicht 2 Die Ladekupplung Typ 2 3 S. 29 aus der Gehäusetasche anheben aus der Gehäusetasche Typ 2 4 S.
  • Seite 28 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang LADESTECKDOSE TYP 2 Ladekupplung Typ 2 Abdeckung der Ladesteckdose Typ 2 1 Die Abdeckung der Ladesteck- 2 Die Ladekupplung Typ 2 in die 3 S. 29 dose Typ 2 öffnen Ladesteckdose Typ 2 stecken 4 S.
  • Seite 29 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang 3 Die Ladebuchse am Fahrzeug 4 Die Ladekupplung in die Lade- öffnen buchse am Fahrzeug stecken...
  • Seite 30 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang Sequenz B1 Die Wallbox wartet auf den Start des Ladevorgangs durch das Fahrzeug 1sec 1sec 1sec 1sec 1sec 1sec Die grüne LED ist dauerhaft an Die blaue LED ist dauerhaft aus 1 Die LED-Anzeigen der Wallbox 2 S.
  • Seite 31 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang Sequenz C2 Die Wallbox befindet sich im Ladevorgang 1sec 1sec 1sec 1sec 1sec 1sec Die grüne LED ist dauerhaft aus Die blaue LED ist dauerhaft an 2 Die LED-Anzeigen der Wallbox auf diesen Zustand überprüfen.
  • Seite 32 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang Sequenz B2 Der Ladevorgang ist unterbrochen oder abgeschlossen 1sec 1sec 1sec 1sec 1sec 1sec Die grüne LED ist dauerhaft aus Die blaue LED blinkt alle 2 Sekunden 3 Die LED-Anzeigen der Wallbox auf diesen Zustand überprüfen.
  • Seite 33 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang 1 Die Ladekupplung aus der Lade- 2 Die Ladebuchse am Fahrzeug buchse am Fahrzeug ziehen. schließen 3-5 Ladekabel Typ 1: S. 34 6 S. 37 Ladekabel Typ 2: S. 35 Ladesteckdose Typ 2: S.
  • Seite 34 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang LADEKABEL TYP 1 Gehäusetasche Typ 1 Ladekupplung Typ 1 Knopf 3 Den Knopf auf der Ladekupplung 5 Das Ladekabel kompakt zusam- Die Ladekupplung darf Typ 1 gedrückt halten. Der Knopf men rollen und für den nächsten nach dem Ladevorgang nicht...
  • Seite 35 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang LADEKABEL TYP 2 Gehäusetasche Typ 2 Ladekupplung Typ 2 3 Die Ladekupplung Typ 2 5 Das Ladekabel kompakt zusam- Die Ladekupplung darf langsam in die Gehäusetasche men rollen und für den nächsten nach dem Ladevorgang nicht Typ 2 stecken...
  • Seite 36 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang LADESTECKDOSE TYP 2 Ladeksteckdose Typ 2 Abdeckung der Ladesteckdose Typ 2 3 Die Ladekupplung Typ 2 aus der 5 Das Ladekabel kompakt zusam- Die Ladekupplung darf Ladesteckdose Typ 2 ziehen men rollen und für den nächsten nach dem Ladevorgang nicht...
  • Seite 37 5. LADEN Vor dem Ladevorgang Während dem Ladevorgang Nach dem Ladevorgang Sequenz A Die Wallbox ist betriebsbereit 1sec 1sec 1sec 1sec 1sec 1sec Die grüne LED blinkt alle 5 Sekunden Die blaue LED ist dauerhaft aus 6 Die LED-Anzeigen der Wallbox Die effektive Ladedauer ist abhängig von •...
  • Seite 38 FEHLER- BEHEBUNG 6. Fehlermeldungen 7. Sichtfenster 8. Stilllegen...

  • Seite 39: Fehlermeldungen

    6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Leuchten Blinken Zustände LEDs Leuchten Blinken...
  • Seite 40 6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Sequenz F1 Das Hauptschütz der Wallbox öffnet nicht 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms Die grüne LED blinkt viermal Die blaue LED ist dauerhaft aus 1 Die Stromversorgung aus- und 2 Die Wallbox dauerhaft stilllegen, wieder einschalten...
  • Seite 41 6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Sequenz F8 Die Wallbox hat einen Kurzschluss zwischen dem Pilotkontakt CP und dem PE-Schutzleiter festgestellt 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms Die grüne LED blinkt zweimal Die blaue LED ist dauerhaft aus 1 Die Wallbox startet den Lade- 2 Die Wallbox dauerhaft stilllegen,...
  • Seite 42 6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Sequenz F5 Das Ladekabel ist nicht korrekt eingesteckt Der interne Control-Pilot-Schalter befindet sich in der Stellung 0 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms Die grüne ist dauerhaft aus Die blaue LED blinkt viermal 1 Die Ladekupplung am 1 Die Gehäuseblende...
  • Seite 43 6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Sequenz F2 Die Firmware hat während des initialen oder zyklischen Selbsttests einen unzulässigen Zustand festgestellt 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms Die grüne LED blinkt dreimal Die blaue LED blinkt anschließend einmal 1 Die Stromversorgung aus- und 2 Die Wallbox dauerhaft stilllegen,...
  • Seite 44 Sofern das Problem danach weiterhin • 2 Die Wallbox dauerhaft stilllegen. Stilllegen: S. 54. besteht, den technischen Service der ABL Das Fahrzeug auf einen elektrischen Fehler im Lade- kontaktieren. Technischer Service: S. 71 system überprüfen. Dazu eine qualifizierte Fachwerk-...
  • Seite 45 6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Sequenz F4 Die Kommunikation mit der RFID ist fehlgeschlagen 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms Die grüne LED blinkt einmal Die blaue LED blinkt anschließend dreimal 1 Die Stromversorgung aus- und 2 Die Wallbox dauerhaft stilllegen, wieder einschalten...
  • Seite 46 6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Sequenz F6 Das Ladekabel ist defekt 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms Die grüne LED blinkt zweimal Die blaue LED blinkt anschließend zweimal 1 Die Stromversorgung aus- und 2 Die Wallbox dauerhaft stilllegen, wieder einschalten wenn der Fehler weiterhin auf-...
  • Seite 47 6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Sequenz F9 Ein Überstrom wurde gemessen 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms Die grüne LED blinkt viermal Die blaue LED blinkt beim vierten Mal 1 Die Stromversorgung aus- und 2 Die Wallbox dauerhaft stilllegen, 3 Das Fahrzeug überprüfen, wenn...
  • Seite 48 6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Sequenz F10 Die Temperaturüberwachung hat im Inneren des Gehäuses eine Temperatur von über 80° Celsius festgestellt 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms Die grüne LED blinkt viermal Die blaue LED blinkt beim dritten und vierten Mal 1 Die Temperaturüberwachung unterbricht den Lade- 3 Der Ladevorgang wird sofort neu gestartet, wenn...
  • Seite 49 6. FEHLERMELDUNGEN LED Voreinstellungen Nur grüne LEDs Nur blaue LEDs Beide LEDs Sequenz F11 Das Hauptschütz schließt nicht 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms 200ms Die grüne LED blinkt einmal Die grüne und die blaue LED blinken anschließend dreimal 1 Die Wallbox startet den Ladevor- 2 Die Wallbox dauerhaft stilllegen, gang nach 60 Sekunden automa-...

  • Seite 50: Sichtfenster

    7. SICHTFENSTER Energieverbrauch Schutzschalter Abbildung ähnlich 1 Blende öffnen 2 Den Stromzähler im zentralen Sichtfenster 3 S. 51 lokalisieren. Das Sichtfenster befindet sich 4 S. 51 Blende im oberen Teil des Gehäuseoberteils Gehäuseoberteil Sichtfenster Stromzähler...
  • Seite 51 7. SICHTFENSTER Energieverbrauch Schutzschalter Abbildung ähnlich 3 Den Energieverbrauch 4 Die Blende schließen von der Digitalanzeige Werkzeug: ablesen Schlüssel Digitalanzeige Blende...
  • Seite 52 7. SICHTFENSTER Energieverbrauch Schutzschalter Abbildung ähnlich 1 Blende öffnen 2 Den FI-Schutzschalter Alle Varianten der eMH1 sind ab Oktober • im zentralen Sichtfens- 2018 mit einem RCM14 bestückt Blende ter lokalisieren. Das Das RCM14 führt vor jedem Ladevorgang • Sichtfenster befindet einen Selbsttest durch Gehäuseoberteil sich im oberen Teil des...
  • Seite 53 7. SICHTFENSTER Energieverbrauch Schutzschalter Abbildung ähnlich 3 Die T-Taste auf dem 6 Den Kipphebel in die Die T-Taste des FI-Schutzschalters • FI-Schutzschalter Position I bringen prüft die Funktion der Wallbox • drücken muss halbjährig getestet werden • 7 Die Blende 4 Der FI-Schutzschalter verschließen Wenn die T-Taste nicht auslöst,...

  • Seite 54: Stilllegen

    8. STILLLEGEN Vorübergehend Dauerhaft Abbildung ähnlich 1 Blende öffnen 2 Den FI-Schutzschalter im zent- ralen Sichtfenster lokalisieren. Blende Das Sichtfenster befindet sich im oberen Teil des Gehäuseoberteils Gehäuseoberteil 3-4 S. 55 Sichtfenster FI-Schutzschalter...
  • Seite 55 8. STILLLEGEN Vorübergehend Dauerhaft Abbildung ähnlich 3 Den Kipphebel des FI-Schutz- 4 Die Blende Ohne FI-Schutzschalter muss der schalters in die Position 0 verschließen Leitungsschutzschalter in der Haus- bringen. Der Anschluss an das verteilung ausgeschaltet werden, Werkzeug: Stromnetz ist nun unterbrochen. um die Wallbox vorübergehend Die Wallbox kann nun keine Schlüssel...
  • Seite 56 8. STILLLEGEN Vorübergehend Dauerhaft Abbildung ähnlich 1 Blende öffnen 2 Den FI-Schutzschalter im zent- Die elektrische Demontage der ralen Sichtfenster lokalisieren. Wallbox muss durch einen quali- Blende Das Sichtfenster befindet sich im fizierten Elektrofachinstallateur oberen Teil des Gehäuseoberteils erfolgen Gehäuseoberteil 3-5 S.
  • Seite 57 8. STILLLEGEN Vorübergehend Dauerhaft Abbildung ähnlich 3 Den Kipphebel in die Position 0 4 Den Leitungsschutzschalter in 5 Die Blende verschließen bringen. Der Anschluss an das der Hausverteilung ausschalten Werkzeug: Stromnetz ist nun unterbrochen. Die Wallbox kann nun keine Schlüssel Ladung mehr durchführen Kipphebel Blende...

  • Seite 58: Anhang

    ANHANG 9. Definitionen 10. Technische Daten 11. Normen, Richtlinien, Warenzeichen 12. Garantien, Gewährleistungen 13. Entsorgungshinweise...

  • Seite 59: Anhang 9. Definitionen

    9. DEFINITIONEN ABKÜRZUNG ERLÄUTERUNG Direct Current eMH1 Electric Mobility Home EVCC Electric Vehicle Charge Control FI/LS-Schalter Fehlerstrom-/ Leitungsschutz-Schalter FI-Schutzschalter Fehlerstrom-Schutzschalter Light Emitting Diode Residual Current Monitor RFID Radio Frequency Identification T-Taste Prüftaste...

  • Seite 60: Technische Daten

    10. TECHNISCHE DATEN 1W1121 1W1101 Modellbezeichnung 11kW 1W11K2 1W11K1 1W11N2 1W11N1 Nennspannung 230/400 V 230/400 V Netzfrequenz 50 Hz 50 Hz Stromstärke 16 A 16 A Ladeleistung 11 kW 11 kW Ladeverbindung Ladesteckdose Typ 2 Ladekabel Typ 2 (ca. 6m) Phasensystem 3 phasig 3 phasig...
  • Seite 61 10. TECHNISCHE DATEN Modellbezeichnung 3,6 kW 1W36P1 Spannung 230 V Netzfrequenz 50 Hz Stromstärke 16 A Ladeleistung 3,6 kW Ladeverbindung Ladekabel Typ 2 (ca. 6m) Phasensystem 1 phasig Fehlerstromschutzschalter FI-Schutzschalter, Typ A, 30 mA DC-Fehlerstromerkennung DC-RCM, In d.c. ≥ 6 mA EVCC Vorschriften IEC 61851-1...
  • Seite 62 10. TECHNISCHE DATEN 1W7221 1W7201 Modellbezeichnung 7,2 kW 1W7241 1W72P2 1W72P1 Spannung 230 V 230 V 230 V Netzfrequenz 50 Hz 50 Hz 50 Hz Stromstärke 32 A 32 A 32 A Ladeleistung 7,2 kW 7,2 kW 7,2 kW Ladeverbindung Ladesteckdose Typ 2 Ladekabel Typ 2 (ca.
  • Seite 63 10. TECHNISCHE DATEN Modellbezeichnung 22 kW 1W2221 1W2201 Spannung 230 / 400 V 230 / 400 V Netzfrequenz 50 Hz 50 Hz Stromstärke 32 A 32 A Ladeleistung 22 kW 22 kW Ladeverbindung Ladesteckdose Typ 2 Ladekabel Typ 2 (ca. 6m) Phasensystem 3 phasig 3 phasig...
  • Seite 64 10. TECHNISCHE DATEN 221 mm 116 mm 272 mm...

  • Seite 65: Normen, Richtlinien, Warenzeichen

    11. NORMEN, RICHTLINIEN, WARENZEICHEN ALLGEMEINE NORMEN 2014/30/EU EMV-Richtlinie 2011/65/EU RoHS-Richtlinie 2012/19/EU WEEE-Richtlinie 2014/35/EU Niederspannungsrichtlinie NORMEN ZUR ELEKTROMAGNETISCHEN VERTRÄGLICHKEITEN (EMV) IEC 61851-21-2 Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge NORMEN ZUR GERÄTESICHERHEIT IEC 61851-1 Ed. 3 Elektrische Ausrüstung von Elektro-Straßenfahrzeugen - Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen...
  • Seite 66 11. NORMEN, RICHTLINIEN, WARENZEICHEN Alle innerhalb des Handbuchs genannten und ggf. durch Dritte geschützten Marken-und Warenzeichen unterliegen uneingeschränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts und den Besitzrechten der jeweiligen einge- tragenen Eigentümer. Alle hier bezeichneten Warenzeichen, Handelsnamen oder Firmennamen sind oder können Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.
  • Seite 67 11. NORMEN, RICHTLINIEN, WARENZEICHEN CE-Kennzeichnung und Konformitätserklärung Die Wallbox eMH1 trägt das CE-Zeichen. Die entsprechenden Konformitätserklärungen sind bei der ABL SURSUM Bayerische Elektrozubehör GmbH & Co. KG auf Anfrage erhältlich oder unter www.abl.de als Download verfügbar.

  • Seite 68: Garantien, Gewährleistungen

    Garantie in keinem Fall übertragbar. Sofern Modifikationen jeder Art an dem Produkt vorgenommen wurden, die nicht ausdrück- lich von ABL genehmigt oder in einer Anleitung für autorisierte Service- Partner beschrie- ben wurde, erlöschen die Garantieverpflichtungen seitens des Herstellers mit sofortiger Wirkung.
  • Seite 69 12. GARANTIEN, GEWÄHRLEISTUNGEN ABL sichert den ordnungsgemäßen Betrieb des vorliegenden Produkts nach der Aus- lieferung im Rahmen der gesetzlich gültigen Gewährleistung zu. Die Gewährleistung ist auf solche Schäden beschränkt, die auf einen normalen Einsatz und auf offensichtliche Material- oder Herstellungsmängel zurückzuführen sind. In diesen Fällen wird der Hersteller in Zusammenarbeit mit dem lokalen Vertriebspartner versuchen, die einwandfreie Funk- tion des Produkts wiederherzustellen.

  • Seite 70: Entsorgungshinweise

    13. ENTSORGUNGSHINWEISE Das Symbol der durchgestrichenen Abfalltonne bedeutet, dass Elektro- und Elektronikgeräte inklusive Zubehör getrennt vom allgemeinen Hausmüll zu entsorgen sind. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder ver- wertbar. Mit der Wiederverwendung, der stofflichen Verwer- tung oder anderen Formen der Verwertung von Altgeräten, leis- ten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

  • Seite 71: Hersteller

    KONTAKT Hersteller ABL Sursum Bayerische Elektrozubehör GmbH & Co. KG Albert-Büttner-Straße 11 91207 Lauf / Pegnitz Deutschland Telefon +49(0)9123 188-0 Telefax +49(0)9123 188-188 www.abl.de E-Mail info@abl.de Support Telefon +49(0)9123 188-600 E-Mail support@abl.de...
