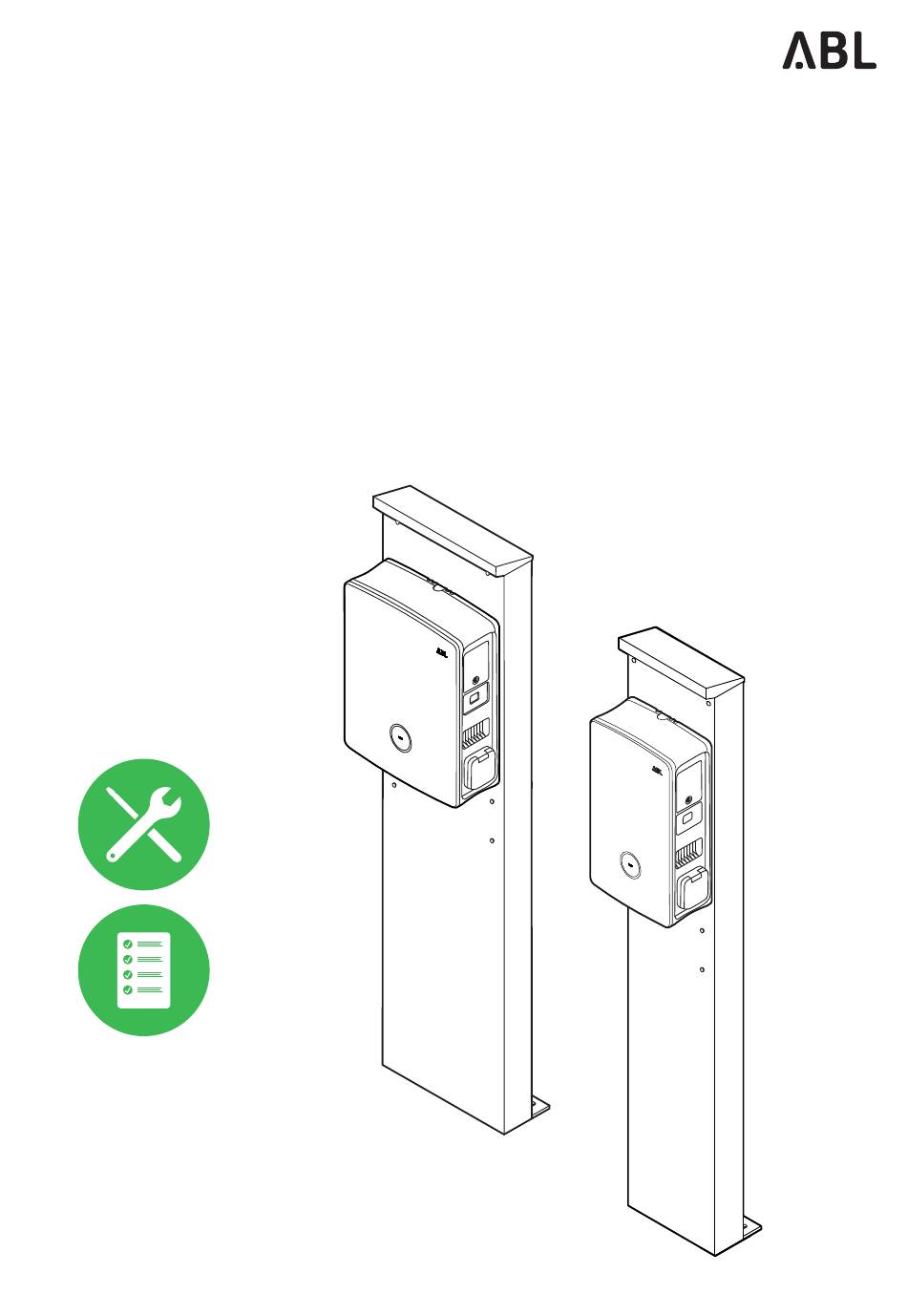

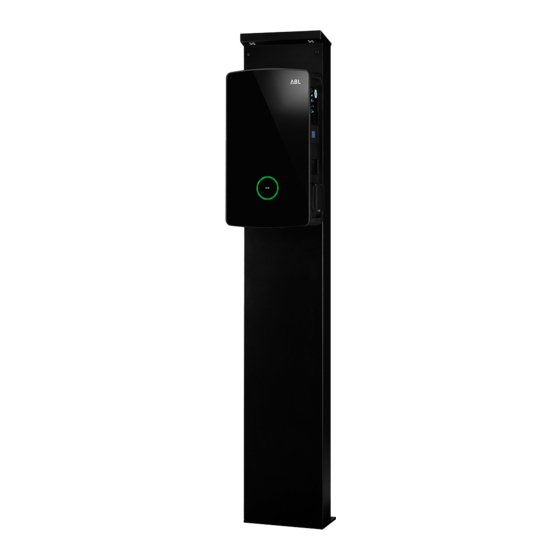

- Seite 1 POLEM4 Single POLEM4 Twin Installationsanleitung Artikelnummer: 0301696_DE_a...
-
Seite 2: Kontakt
HINWEIS Bitte beachten Sie, dass die auf dem Deckblatt dargestellten Wallboxen nicht im Lieferumfang der POLEM4 Single und POLEM4 Twin enthalten, sondern separat erhältlich sind und kostenpflichtig bestellt werden müssen. Kontakt ABL GmbH Albert-Büttner-Straße 11 91207 Lauf / Pegnitz Deutschland +49 (0) 9123 188-0 info@abl.de... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kontakt Technische Zusatzinformationen Bestimmungsgemäße Verwendung Informationen in diesem Dokument Wichtige Informationen Allgemein Sicherheitshinweise Gebrauchshinweise Vorstellung der POLEM4 Single, POLEM4 Twin sowie des EMH9999 Identifikation der Stele Lieferumfang Kompatibilität der Stelen Maßzeichnungen und Abmessungen Zubehör Installation Anforderungen an den Montagestandort Vorgaben zur mechanischen Montage der Stelen Setzen des Fundaments EMH9999 Montage der Stele auf dem Fundament Montage der Wallbox eM4 an der POLEM4... -
Seite 4: Technische Zusatzinformationen
POLEM4 Twin auf dem separat erhältlichen Betonfundament EMH9999 oder auf einem selbst erstellten Betonfundament installiert werden. Zum Schutz der installierten Wallbox vor Witterungseinflüssen bietet ABL das passende Wetterschutzdach WPR36 an. Für das Kabelmanagement am Ladepunkt kann der Kabelhalter CABHOLD mit Ladesteckeraufnahme nachgerüstet werden. -
Seite 5: Wichtige Informationen
Beachten Sie alle Hinweise und befolgen Sie alle Anweisungen. x Verwenden Sie ausschließlich Zubehör, das von ABL für das Produkt vorgesehen ist und angeboten wird. x Installieren Sie das Produkt nicht in unmittelbarer Nähe von fließendem oder Strahlwasser oder in hochwassergefährdeten Bereichen. -
Seite 6: Gebrauchshinweise
x Die elektrische Installation und Prüfung der Ladestationen an den Stelen muss unter Berücksichtigung der lokalen Vorschriften und Bestimmungen von einer qualifizierten Elektrofachkraft durchgeführt werden, die aufgrund ihrer fachlichen Ausbildung und Er fahrung sowie Kenntnis der einschlägigen Normen die beschriebenen Arbeitsschritte beurteilen, ausführen und etwaige Gefahren erkennen kann. -
Seite 7: Vorstellung Der Polem4 Single, Polem4 Twin Sowie Des Emh9999
POLEM4 Twin: Diese Stele ist für die Wallbox eMH3 vorbereitet Für einen stabilen und sicheren Stand im Außenbereich empfiehlt ABL die Montage der Stele auf dem optional erhältlichen Beton- fundament EMH99999. Alternativ kann ein selbst erstelltes Fundament verwendet werden, das jedoch dieselben Spezifikationen erreichen muss. -
Seite 8: Kompatibilität Der Stelen
Für den sicheren Versand empfiehlt sich ein fixierter Transport auf einer Palette. Kompatibilität der Stelen Die Stele POLEM4 Single ist zur Montage der folgenden Wallboxen von ABL vorgesehen: x Wallbox eM4 Single Ladestation mit einer Typ-2-Ladesteckdose h = 516 mm, b = 306,5 mm, t = 145 mm... -
Seite 9: Maßzeichnungen Und Abmessungen
Die Stele POLEM4 Twin ist zur Montage der folgenden Wallboxen von ABL vorgesehen: x Wallbox eM4 Twin Ladestation mit zwei Typ-2-Ladesteckdosen h = 516 mm, b = 428 mm, t = 145 mm x Wallbox eMH3 * Ladestation mit einer oder zwei Typ-2-Ladesteckdosen oder einem oder zwei Ladekabeln... - Seite 10 150 mm Vorderseite 120 mm 400 mm 180 mm EMH9999 x Darstellung von der Seite, von oben sowie in einer isometrischen Ansicht 430 mm 50 mm POLEM4 Single 210 mm POLEM4 Twin 330 mm Vorstellung der POLEM4 Single, POLEM4 Twin sowie des EMH9999...
-
Seite 11: Zubehör
Kabelhalterung mit Ladesteckeraufnahme zur Montage an einer Außenwand oder an den Stelen POLEMH1/2/3 h = 187 mm, b = 76 mm, t = 105 mm Weitere Informationen zu den Ladestationen und dem Zubehör von ABL finden Sie unter www.ablmobility.de. Zubehör... -
Seite 12: Installation
Stele nicht direkt auf dem Asphalt oder einem Betonboden zu installieren, sondern ein Beton- fundament wie das ABL EMH9999 mit geeigneten Spezifikationen (Beton C30/37 nach EN 206-1:2013) zu verwenden. x An der Montageposition muss eine ausreichend dimensionierte Stromleitung für die Wallbox vorgesehen werden. Die Strom- leitung muss in Abstimmung mit der unteren Rohröffnung im Betonfundament im Boden verlegt sein. -
Seite 13: Setzen Des Fundaments Emh9999
Spitzdorn, gerade Setzen des Fundaments EMH9999 Das optionale Betonfundament EMH9999 von ABL stellt eine ebene Installationsfläche für alle Stelen zur Verfügung und sorgt über werkseitig eingelassene Schraubanker für die nötige Stabilität und Standfestigkeit. Die folgenden Arbeitsschritte sind unabhängig von der jeweiligen Stele immer identisch auszuführen. - Seite 14 2 Bringen Sie eine erste Schicht Betonestrich mit einer Höhe von ca. 10 cm am Setzort des Fundaments ein. HINWEIS Kennzeichnung für den Einbau Das Fundament EMH9999 ist gekennzeichnet, um Fehler beim Setzen zu verhindern: Die Oberseite mit den Bodenankern ist mit TOP gekennzeichnet, der nebenstehende Pfeil markiert die Vorderseite der Stele für die Montage der Wallbox.
-
Seite 15: Montage Der Stele Auf Dem Fundament
Montage der Stele auf dem Fundament Im nächsten Schritt montieren Sie die Stele auf dem Fundament: Der Vorgang ist für die Stelen POLEM4 Single und POLEM4 Twin identisch und wird im Folgenden am Beispiel der Stele POLEM4 Single beschrieben. Detailansicht der Oberseite des Fundaments Das Fundament EMH9999 bietet acht eingelassene Gewindeanker zum Verschrauben der jeweiligen Stele. -
Seite 16: Montage Der Wallbox Em4 An Der Polem4
Dieser Vorgang ist für die Varianten Wallbox eM4 Single/Twin und Stele POLEM4 Single/Twin grundsätzlich identisch: Auf Unter- schiede wird hingewiesen. Vorderseite der Stelen POLEM4 Single und POLEM4 Twin POLEM4 Single POLEM4 Twin Die zwei Gewindepunkte unter dem Kopfteil dienen zur Direktmontage des Wetterschutzdachs WPR12/36 an der POLEM4 (siehe „Zubehör“ auf Seite 11,... - Seite 17 Zudem benötigen Sie die folgenden Komponenten aus dem Lieferumfang der Stele POLEM4 Single/Twin: x Flachrundkopfschraube mit Bund M6 × 90, x Flachrundkopfschraube mit Bund 2 Stück M6 × 16 (TX30), 2 Stück x Abdeckstopfen M6, 11 Stück Zusätzlich benötigen Sie das folgende Werkzeug: x Torx-Schraubendreher (TX 30) x Kreuzschlitzschraubendreher x Abisolierwerkzeug x Spitzdorn, gerade Gehen Sie wie folgt vor:...
- Seite 18 4 Führen Sie das Stromkabel durch den Zuleitungsbereich in die Wallbox ein. 5 Schließen Sie das Stromkabel am Anschlussklemmenblock in der Wallbox an. J Kürzen Sie die Stromleitung auf die benötigte Länge und entfernen Sie die Ummantelung der Leiter. J Verschrauben Sie die Adern mit dem Kreuzschlitzschrau- bendreher (Drehmoment: 2,5 Nm) in den einzelnen Klemmen.
- Seite 19 10 Schließen Sie den RJ45-Stecker des Datenkabels an der LAN-Schnittstelle des Kommunikationsmoduls in der Wall- box an. 11 Schließen Sie die Steuerleitung an der Klemme EN1 in der Reset Wallbox an. 16 mm 85 mm HINWEIS Ausführliche Information in der Installationsanleitung Lesen Sie die ausführlichen Informationen zum Anschluss der Daten- und Steuerleitungen in der Installationsanleitung der Wallbox eM4 Single/Twin.
-
Seite 20: Montage Der Wallbox Emh1 An Der Polem4 Single
15 Wechseln Sie auf die Rückseite der geöffneten Stele und ziehen Sie das Zuleitungskabel der Wallbox zum Anschluss- klemmenblock der oberen Hutschiene. Damit ist die Montage der Wallbox an der Stele abgeschlossen. Wechseln Sie zum Abschnitt „Elektrischer Anschluss in der Stele“ auf Seite 31. - Seite 21 Zusätzlich benötigen Sie das folgende Werkzeug: x Innensechskant-Schlüssel x Kreuzschlitzschraubendreher x Abisolierwerkzeug x Spitzdorn, gerade Gehen Sie wie folgt vor: 1 Öffnen Sie die Blende der Wallbox mit dem Schlüssel und klappen Sie sie nach oben. 2 Lösen Sie die vier Schrauben des Gehäuseoberteils mit dem Kreuzschlitzschraubendreher.
- Seite 22 HINWEIS Ausführliche Information in der Installationsanleitung In der Installationsanleitung der Wallbox eMH1 finden Sie ausführliche Informationen zur Vorbereitung für den elektrischen Anschluss. Installationsanleitung eMH1 5 Öffnen Sie die rechte Tülle für das Stromkabel mit dem Spitzdorn. J Sofern Sie zusätzlich eine Datenleitung an der Wallbox anschließen möchten, öffnen Sie zudem die linke Tülle mit dem Spitzdorn.
- Seite 23 9 Setzen Sie das Gehäuseoberteil auf die Gehäuserückschale auf und verschrauben Sie es mit den in Schritt 2 gelösten Schrauben an der Gehäuserückschale. 10 Verschließen Sie die Blende mit dem Schlüssel. 11 Verschließen Sie alle offen liegenden Gewindebohrungen mit Abdeckstopfen. 12 Wechseln Sie auf die Rückseite der geöffneten Stele und ziehen Sie das Zuleitungskabel der Wallbox zum Anschluss- klemmenblock der oberen Hutschiene.
-
Seite 24: Montage Der Wallbox Emh2 An Der Polem4 Single
Montage der Wallbox eMH2 an der POLEM4 Single Im Folgenden wird die Montage der Wallbox eMH2 an der POLEM4 Single beschrieben. Die zwei Gewindepunkte unter dem Kopfteil dienen zur Direktmontage des Wetterschutzdachs WPR12 an der POLEM4 Single (siehe „Zubehör“ auf Seite 11, Installationsanleitung Wetterschutzdach). Diese vier Gewindepunkte dienen zur Aufhängung und Fixierung der Wallbox eMH2 an der POLEM4 Single. - Seite 25 2 Lösen Sie die Schraube der Elektronikabdeckung mit einem Torx-Schraubendreher und legen Sie sie beiseite. J Bewahren Sie die Schraube auf. 3 Öffnen Sie die rechte große Tülle für das Stromkabel mit dem Spitzdorn. J Sofern Sie zusätzlich eine Daten- und/oder eine Steuer- leitung an der Wallbox anschließen möchten, öffnen Sie zudem die beiden kleinen Tüllen mit dem Spitzdorn.
- Seite 26 6 Öffnen Sie die rechte große Tülle für das Stromkabel mit dem Spitzdorn. J Sofern Sie zusätzlich eine Daten- und/oder Steuerleitung an der Wallbox anschließen möchten, öffnen Sie zudem die linke große sowie die kleine Tülle mit dem Spitzdorn und führen die Leitung(en) aus der Stele. 7 Schrauben Sie zwei mitgelieferte Flachrundkopfschrauben M6×16 (Innensechskant) mit dem Sechskantschraubendre- her in den beiden oberen Montagepunkten der Stele ein.
-
Seite 27: Montage Der Wallbox Emh3 An Der Polem4 Twin
11 Verschließen Sie alle offen liegenden Gewindebohrungen mit Abdeckstopfen. 12 Wechseln Sie auf die Rückseite der geöffneten Stele und ziehen Sie das Zuleitungskabel der Wallbox zum Anschluss- klemmenblock der oberen Hutschiene. Damit ist die Montage der Wallbox eMH2 an der Stele POLEM4 Single abgeschlossen. Wechseln Sie zum Abschnitt „Elektrischer Anschluss in der Stele“... - Seite 28 Für die Montage benötigen Sie die folgenden Komponenten aus dem Lieferumfang der Wallbox eMH3: x Wallbox eMH3, 1 Stück x Dreikantschlüssel, 1 Stück x Tellerkopfschraube TX25, 6 × 25 mm, 4 Stück Zudem benötigen Sie die folgenden Komponenten aus dem Lieferumfang der Stele POLEM4 Twin: x Linsenkopfschraube M8 × 25 (Innensechs- x Abdeckstopfen M6, 4 Stück kant), 4 Stück Zusätzlich benötigen Sie das folgende Werkzeug:...
- Seite 29 3 Öffnen Sie die große Tülle für das Stromkabel mit dem Spitzdorn. J Sofern Sie zusätzlich eine Daten- und/oder eine Steuer- leitung an der Wallbox anschließen möchten, öffnen Sie zudem die beiden kleinen Tüllen mit dem Spitzdorn. 4 Führen Sie ein Stromkabel mit ca. 1,5 Meter Länge durch die große Tülle in die Wallbox ein und schließen Sie es am internen RCCB an.
- Seite 30 7 Führen Sie das Zuleitungskabel durch die große Tülle in das Gehäuse der Stele ein und verschrauben Sie die Wallbox mit dem Schraubendreher und den Schrauben aus dem Liefer- umfang der Wallbox in der Montageplatte. 8 Setzen Sie die Elektronikabdeckung auf dem Gehäuse der Wallbox auf und befestigen Sie sie mit der Schraube, die Sie in Schritt 2 entfernt haben.
-
Seite 31: Elektrischer Anschluss In Der Stele
10 Klappen Sie die Gehäusetür nach oben, so dass sie im Gehäuse einrastet, und verriegeln Sie sie mit dem Doppelbartschlüssel. 11 Wechseln Sie auf die Rückseite der geöffneten Stele und ziehen Sie das Zuleitungskabel der Wallbox zum Anschluss- klemmenblock der oberen Hutschiene. Damit ist die Montage der Wallbox eMH3 an der Stele POLEM4 Twin abgeschlossen. -
Seite 32: Anschlussmuster Tn-Netz, 1-Phasig
1 Kürzen Sie das Stromkabel der Wallbox auf die benötigte Länge zum Anschluss am Anschlussklemmenblock. J Entfernen Sie die Ummantelung der Leiter. 2 Kürzen Sie die Stromzuleitung auf die benötigte Länge zum Anschluss am Anschlussklemmenblock. J Entfernen Sie die Ummantelung der Leiter. HINWEIS Zugentlastung der Zuleitung Es wird empfohlen, die Stromleitung über eine geeignete Zugentlastung an der unteren C-Schiene in der Stele zu befestigen. -
Seite 33: Sicherheitshinweise Für Die Inbetriebnahme Und Den Betrieb
ACHTUNG Prüfung des Anschlusses Stellen Sie sicher, dass die werkseitig am Anschlussklemmblock verschraubten Leiter nach dem Anschluss der Stromleitung weiterhin korrekt befestigt sind. 4 Verbinden Sie die Zuleitung mit dem Stromnetz. x Sobald die Wallbox mit dem Stromnetz verbunden ist, beginnt sie mit der Initialisierung. -
Seite 34: Fehlerbehebung Und Wartung
Fehlerbehebung und Wartung Sofern es im Betrieb zu einer Störung kommen sollte, überprüfen Sie zunächst die unten genannten Punkte. Sofern sich der Fehler nicht beheben lässt, wenden Sie sich an Ihren lokalen Vertriebspartner und stimmen Sie mit ihm das weitere Vorgehen ab. Folgende Störungen können auftreten: Störung Mögliche Ursache und Lösungsvorschlag... -
Seite 35: Anhang
26 kg Gewicht pro Einheit (brutto) ca. 23 kg ca. 29 kg * Die POLEM4 Single kann zur Montage der Wallboxen eMH1 und eMH2 von ABL genutzt werden. ** Die POLEM4 Twin kann zur Montage der Wallbox eMH3 von ABL genutzt werden. Modellbezeichnung EMH9999 Kompatibilität (Stelen) -
Seite 36: Schutzklassen & Schutzarten
Schutzklassen & Schutzarten Schutzklasse / Schutzart Erläuterung Schutzklasse I: Alle elektrisch leitfähigen Teile des Betriebs mittels sind niederohmig mit dem Schutzleitersystem der festen Installation verbunden. Schutzart des Gerätes (Schutz gegen Eindringen von festen Fremdkörpern mit einem Durchmesser IP44 größer 1 mm und gegen Spritzwasser). Warenzeichen Alle innerhalb des Handbuchs genannten und ggf. - Seite 37 Technische Zusatzinformationen...
- Seite 38 ABL GmbH · Albert-Büttner-Straße 11 · D-91207 Lauf / Pegnitz T. +49 (0) 9123 188-0 · info@abl.de · www.ablmobility.de...
