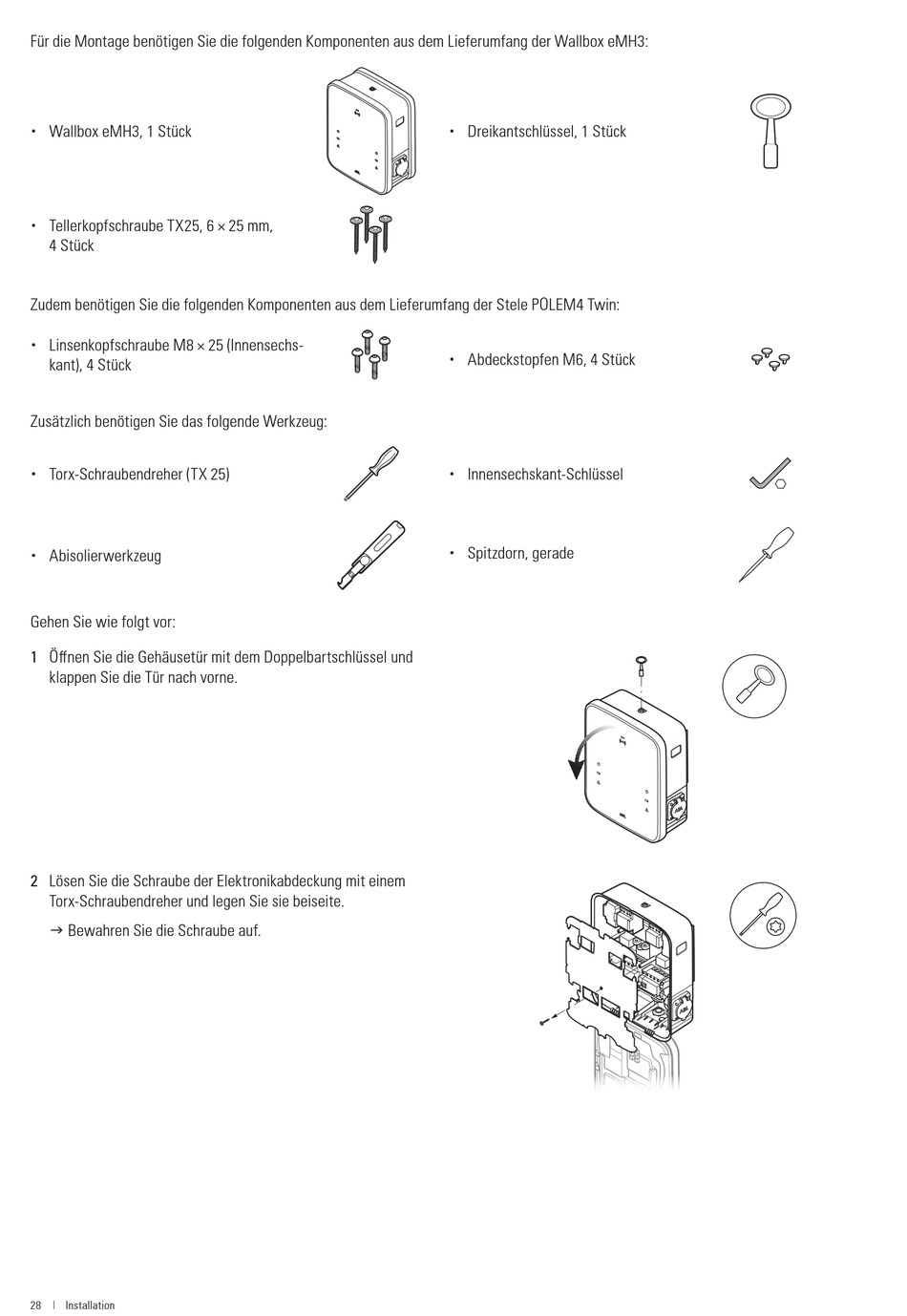

ABL POLEM4 Single Installationsanleitung Seite 28
Inhaltsverzeichnis
Für die Montage benötigen Sie die folgenden Komponenten aus dem Lieferumfang der Wallbox eMH3:
x Wallbox eMH3, 1 Stück
x Tellerkopfschraube TX25, 6 × 25 mm,
4 Stück
Zudem benötigen Sie die folgenden Komponenten aus dem Lieferumfang der Stele POLEM4 Twin:
x Linsenkopfschraube M8 × 25 (Innensechs-
kant), 4 Stück
Zusätzlich benötigen Sie das folgende Werkzeug:
x Torx-Schraubendreher (TX 25)
x Abisolierwerkzeug
Gehen Sie wie folgt vor:
1 Öffnen Sie die Gehäusetür mit dem Doppelbartschlüssel und
klappen Sie die Tür nach vorne.
2 Lösen Sie die Schraube der Elektronikabdeckung mit einem
Torx-Schraubendreher und legen Sie sie beiseite.
J Bewahren Sie die Schraube auf.
28
Installation
x Dreikantschlüssel, 1 Stück
x Abdeckstopfen M6, 4 Stück
x Innensechskant-Schlüssel
x Spitzdorn, gerade
Inhaltsverzeichnis
